BliKVM RK3566（内测 Beta）
内测提示
本设备为内测（Beta）版本，软硬件与文档可能随版本更新而变化，不承诺长期供货与支持。
如果你需要稳定、面向量产的版本，请优先选择 BliKVM 标准产品线。
硬件接口

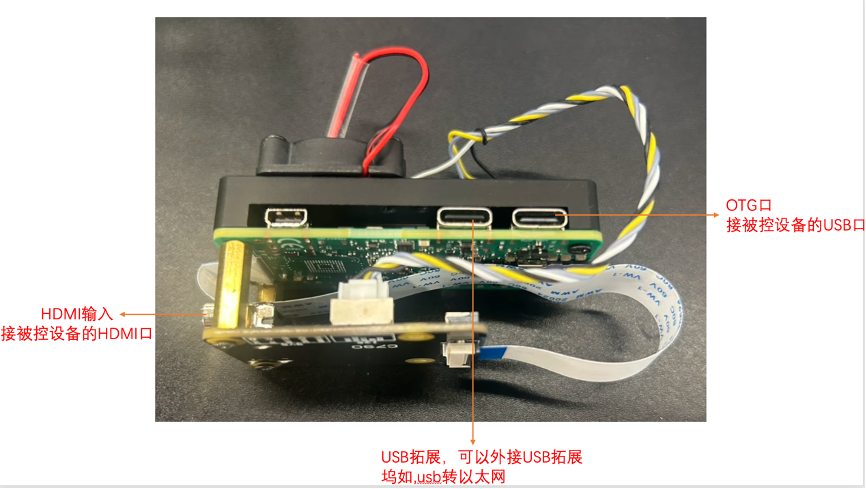

- HDMI IN：连接被控主机的 HDMI 输出，用于采集画面。
- Type‑C（OTG）：连接被控主机 USB，用于模拟键盘/鼠标/虚拟 U 盘等，同时也为 KVM 供电。
- Type‑C（HOST）：主机口，可接 Type‑C 扩展坞（扩展 USB / 有线网卡等）。
发货清单
- BliKVM‑RK3566‑Beta 主体 × 1
- USB‑A 转 USB‑C 数据线 × 1
提示：HDMI 线请自备。
主要参数
| 项目 | 规格 |
|---|---|
| SoC / 内存 | RK3566 / 1 GB RAM |
| 无线 | Wi‑Fi 6 |
| 存储 | 32 GB TF |
| 采集与编码 | 最高 1080p@60 采集与编码 |
| 编码模式 | H.265 / H.264 / MJPEG 硬编码 |
| 散热 | 定速风扇 |
核心功能
- 视频捕获 (HDMI,最高支持1080P@60Hz编码)
- 键盘转发
- 鼠标转发
- 麦克风转发(支持双向音频)
- 虚拟U盘(重装系统，支持双向文件传输)
- ATX 使用 ATX 功能控制服务器电源
- 全屏模式
- 支持 多语言 切换
- 支持 WiFi6
- 支持 Switch 切换
- OpenAPI
- Wake on Lan
- 支持HDMI EDID自定义修改
- 支持HID设备信息修改
首次启动（Wi‑Fi 版）

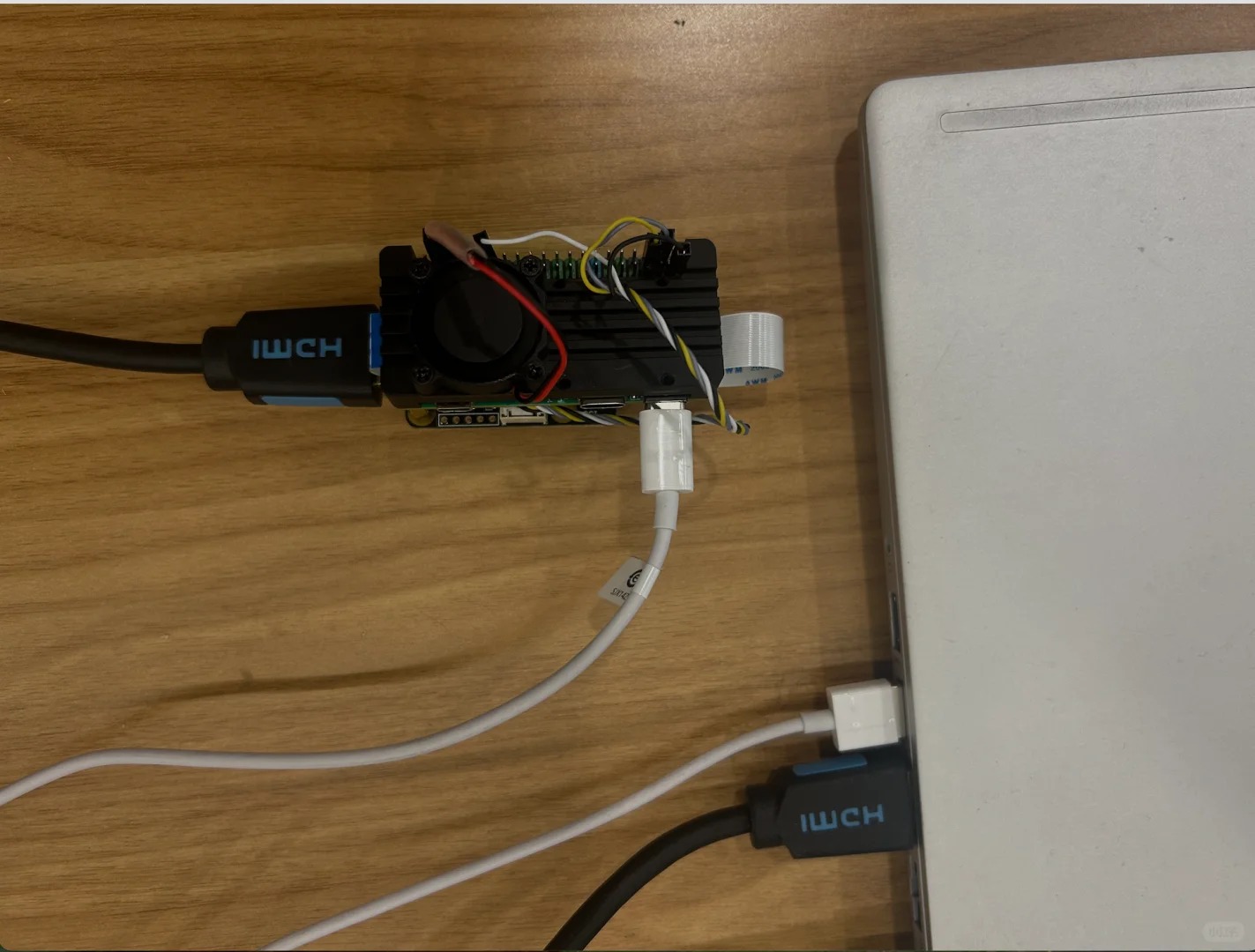

最少只需要连接被控设备和KVM之间的HDMI线和USB线即可。
连接默认热点
首次开机默认会启动 Wi‑Fi 热点：
- Wi‑Fi 名（SSID）：
KVM - Wi‑Fi 密码：
kvm12345
用电脑连接该热点后，在浏览器打开：
- 管理地址：
http://10.42.0.1（如页面自动跳转 HTTPS 也属正常）
默认账号
- Web UI：
admin/admin - SSH：
root/BliKVM
安全建议
首次登录后建议立即修改默认密码，并按需开启 2FA。
ATX 电源控制
要为 BliKVM-RK3566-Beta 设备启用 ATX 电源控制，需要将 ATX 配件连接到 GPIO 引脚。以下表格显示了完整的 40-Pin GPIO 映射及 ATX 控制功能：
40-Pin GPIO 接口
| function | number | Pin# | Pin# | number | function |
|---|---|---|---|---|---|
| +3.3V | 1 | 2 | +5.0V | ||
| GPIO1_A0 | 3 | 4 | +5.0V | ||
| GPIO1_A1 | 5 | 6 | GND | ||
| GPIO3_C4 | 7 | 8 | GPIO0_D1 | UART2_TX_M0 | |
| GND | 9 | 10 | GPIO0_D0 | UART2_RX_M0 | |
| GPIO3_A1 | 11 | 12 | GPIO3_A3 | ||
| RESET | GPIO3_A2 | 13 | 14 | GND | |
| LED_HDD | GPIO3_B0 | 15 | 16 | GPIO3_B1 | POWER |
| +3.3V | 17 | 18 | GPIO3_B2 | LED_PWR | |
| GPIO4_C3 | 19 | 20 | GND | ||
| GPIO4_C5 | 21 | 22 | GPIO3_C1 | ||
| GPIO4_C2 | 23 | 24 | GPIO4_C6 | ||
| GND | 25 | 26 | NC | ||
| GPIO4_B2 | 27 | 28 | GPIO4_B3 | ||
| GPIO3_B3 | 29 | 30 | GND | ||
| GPIO3_B4 | 31 | 32 | GPIO3_C2 | ||
| GPIO3_C3 | 33 | 34 | GND | ||
| GPIO3_A4 | 35 | 36 | GPIO3_A7 | ||
| GPIO1_A4 | 37 | 38 | GPIO3_A6 | ||
| GND | 39 | 40 | GPIO3_A5 |
串口终端
当设备出现问题、失去网络连接时，在重刷系统前，可以尝试通过串口终端进入系统查看。需要使用 USB 转 TTL 串口线，连接 UART2_TX_M0 和 UART2_RX_M0。
串口终端没有密码，直接回车即可进入。
串口默认配置如下：
baudrate: 1500000
data bit: 8
stop bit: 1
parity : none
flow control: none
Web UI 速览
证书提示（首次访问）

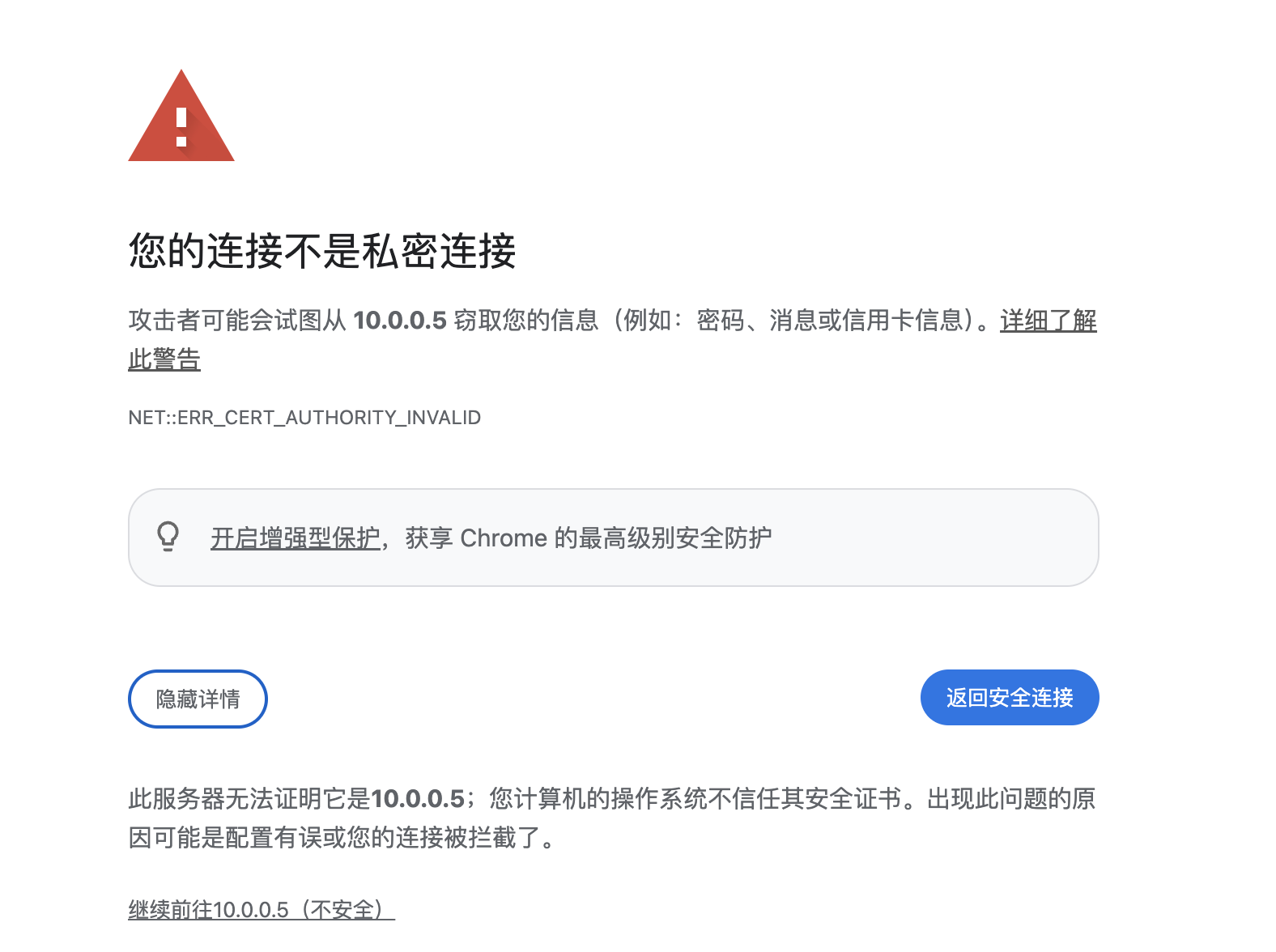

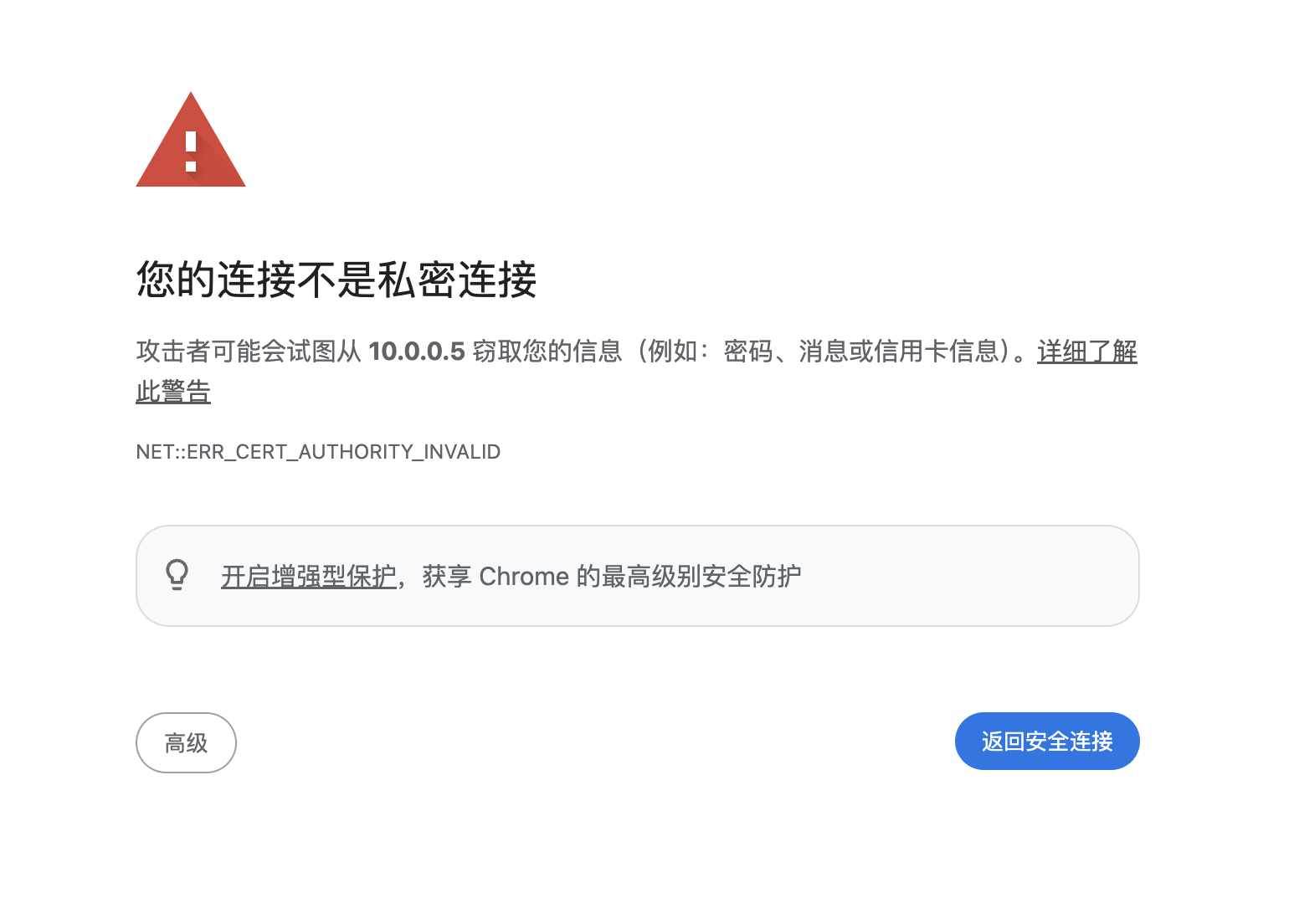

浏览器提示“连接不是私密连接”通常是因为设备使用了自签名证书。点击“高级/继续前往”即可正常访问。

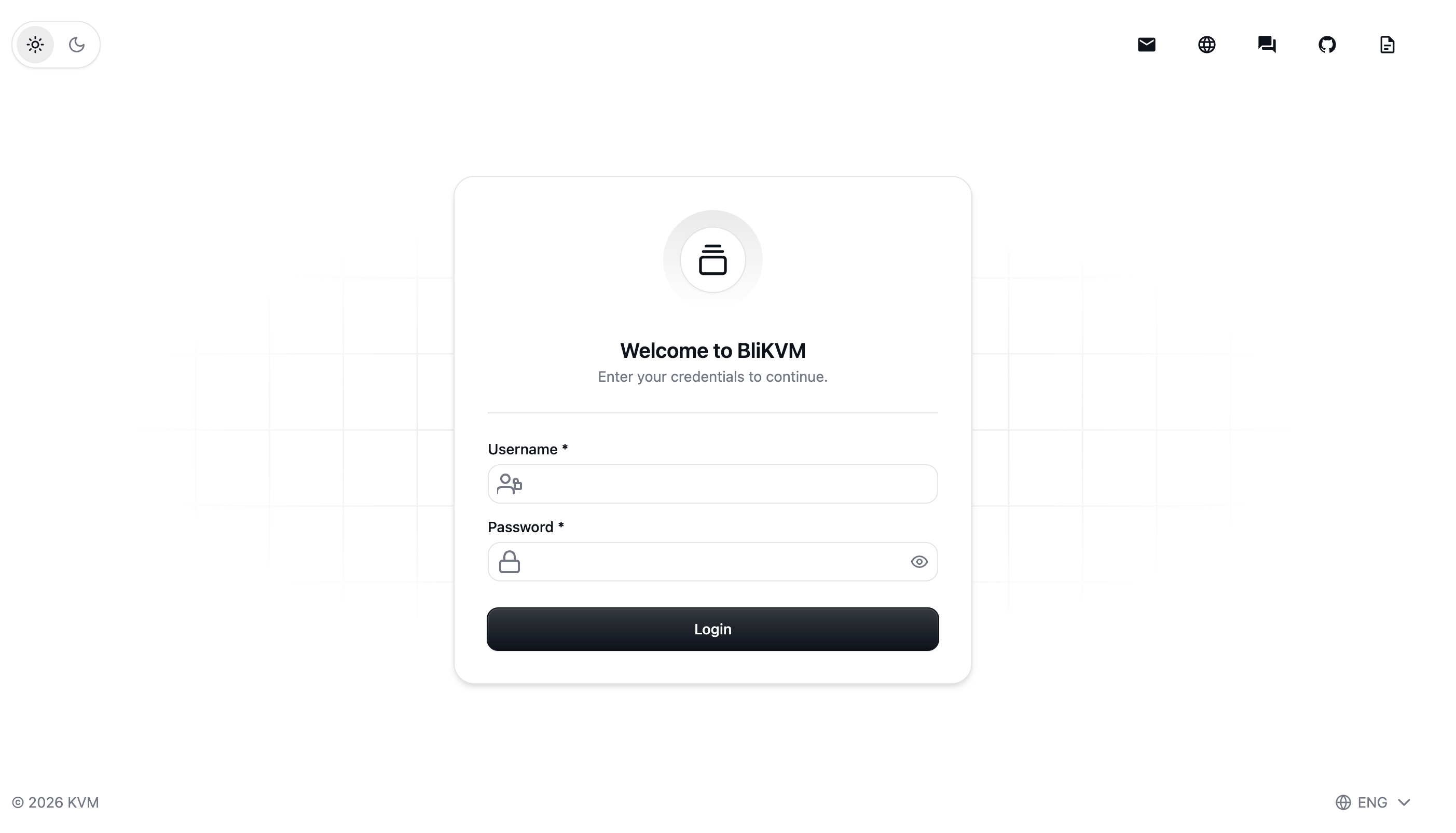

登录页
输入用户名与密码即可登录；若启用了 2FA，会额外出现 2FA 验证输入框。

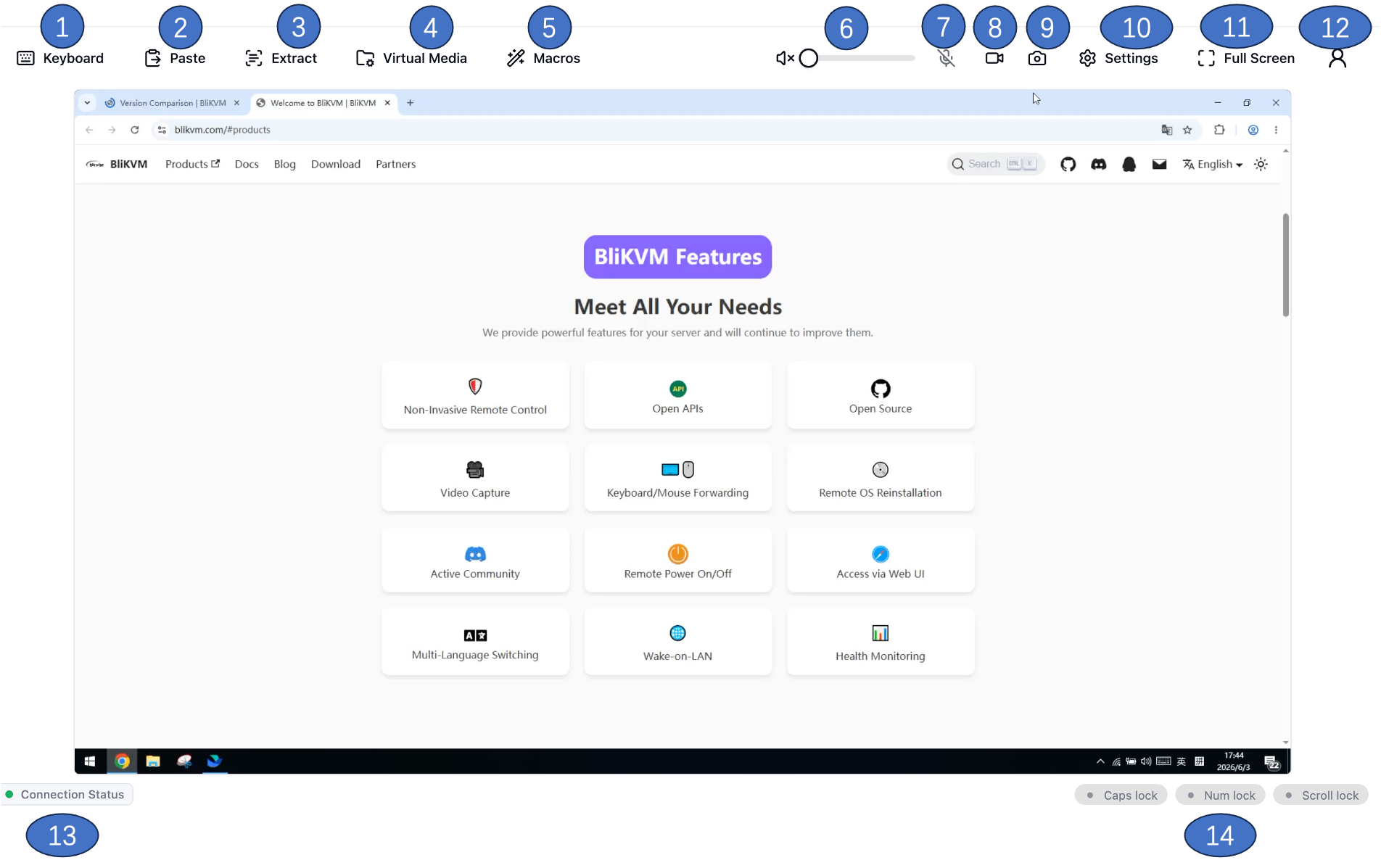

主界面与常用功能

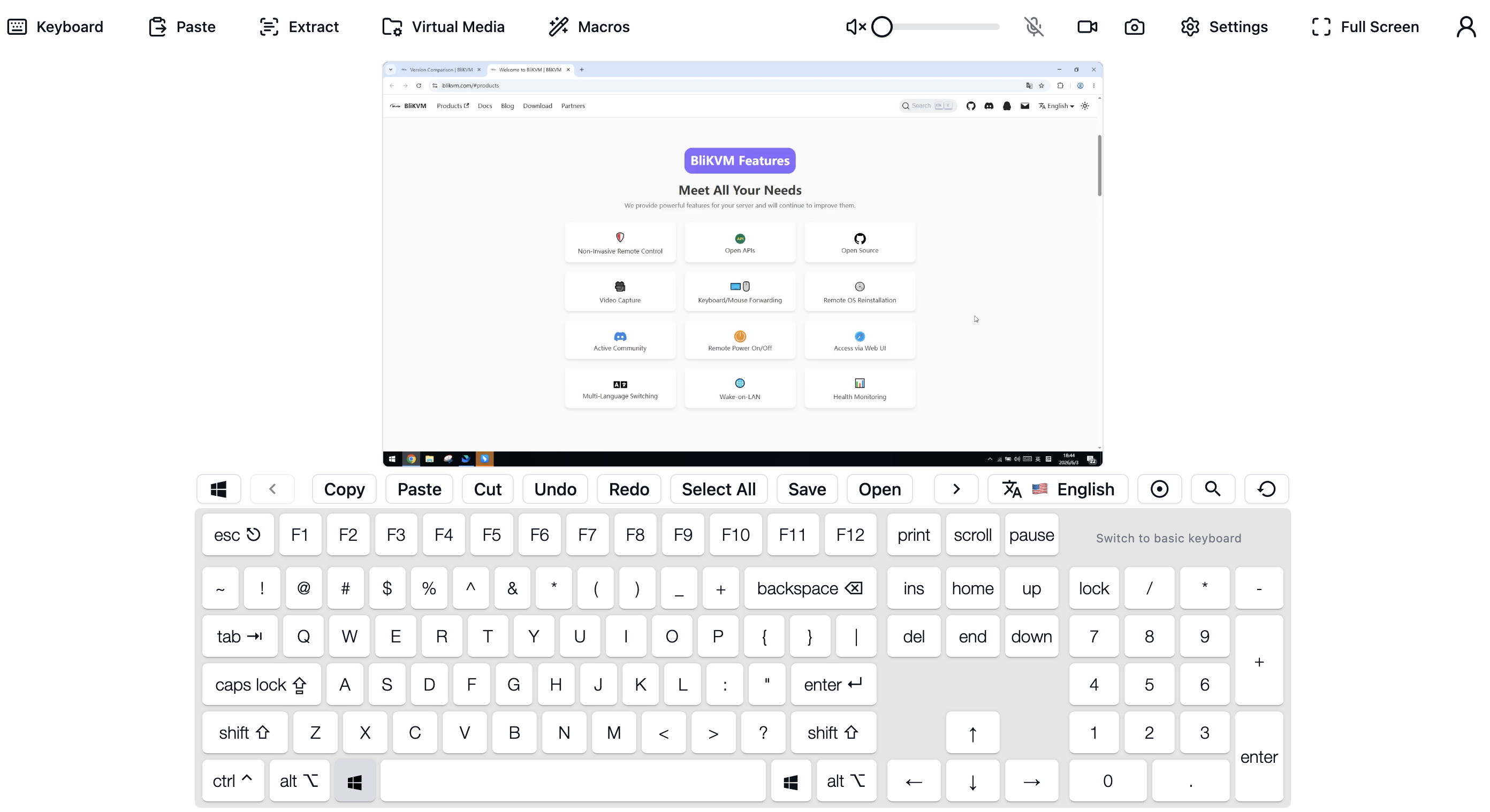

- 虚拟键盘

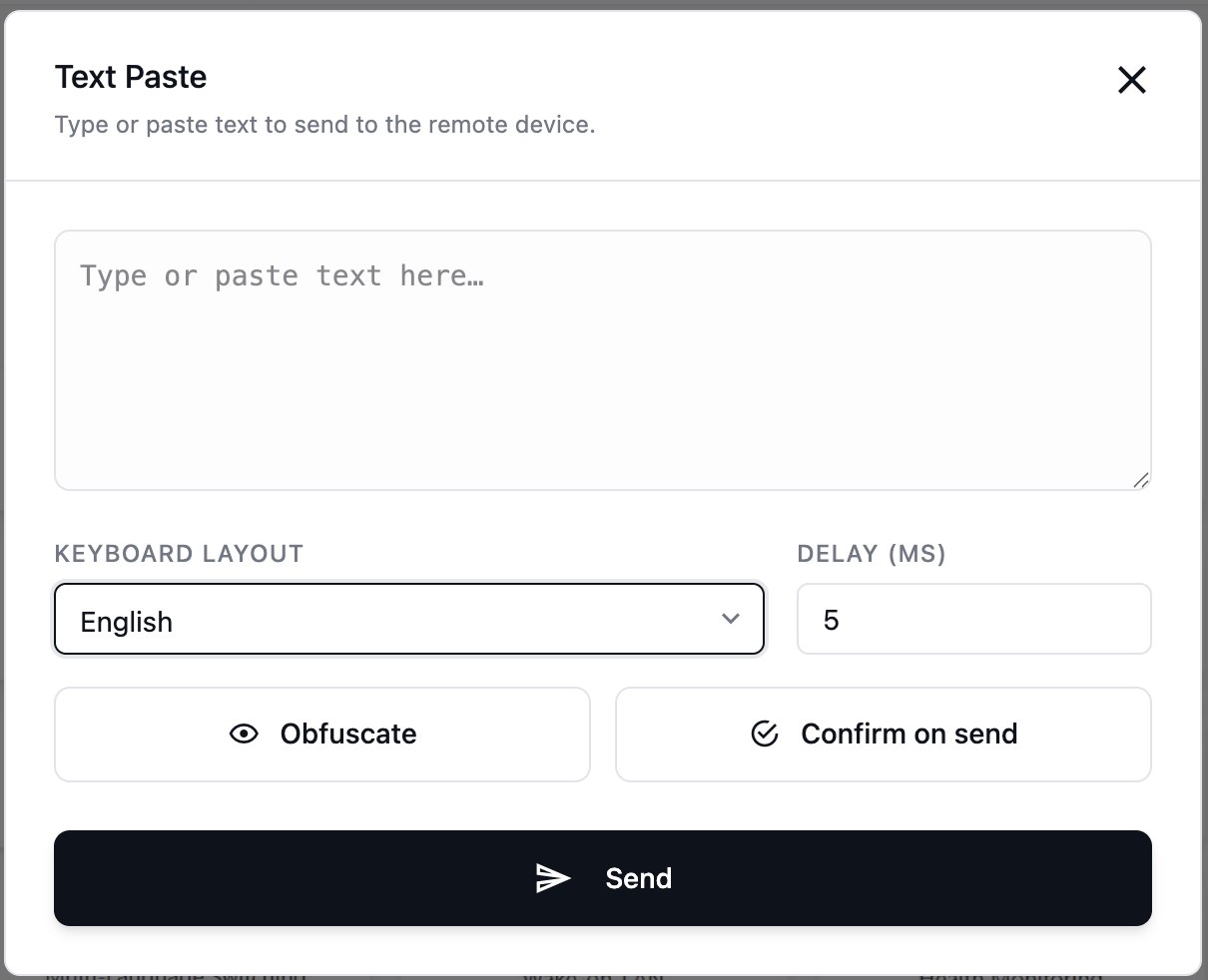

- 快捷粘贴文本

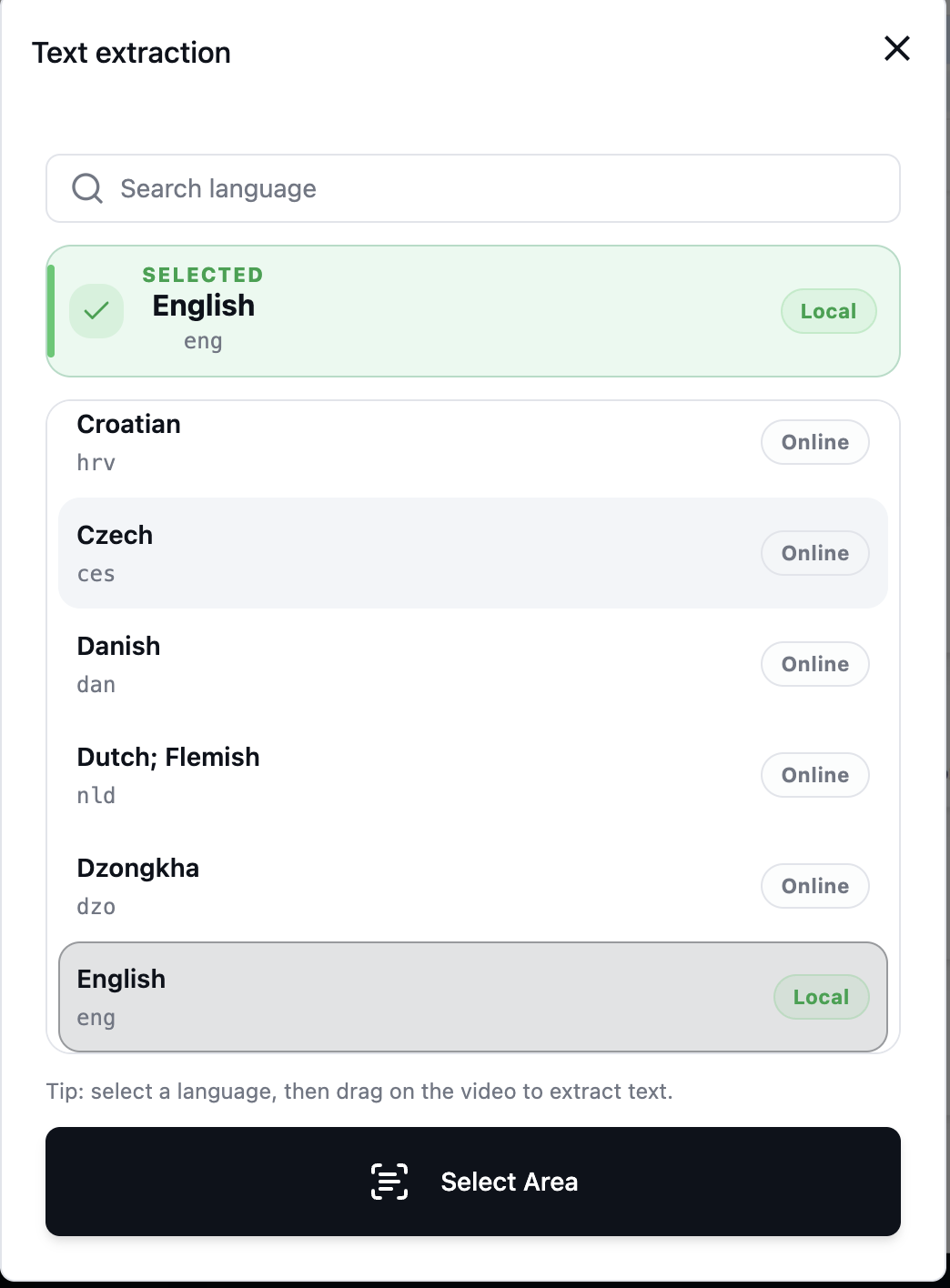

- OCR 识别文字

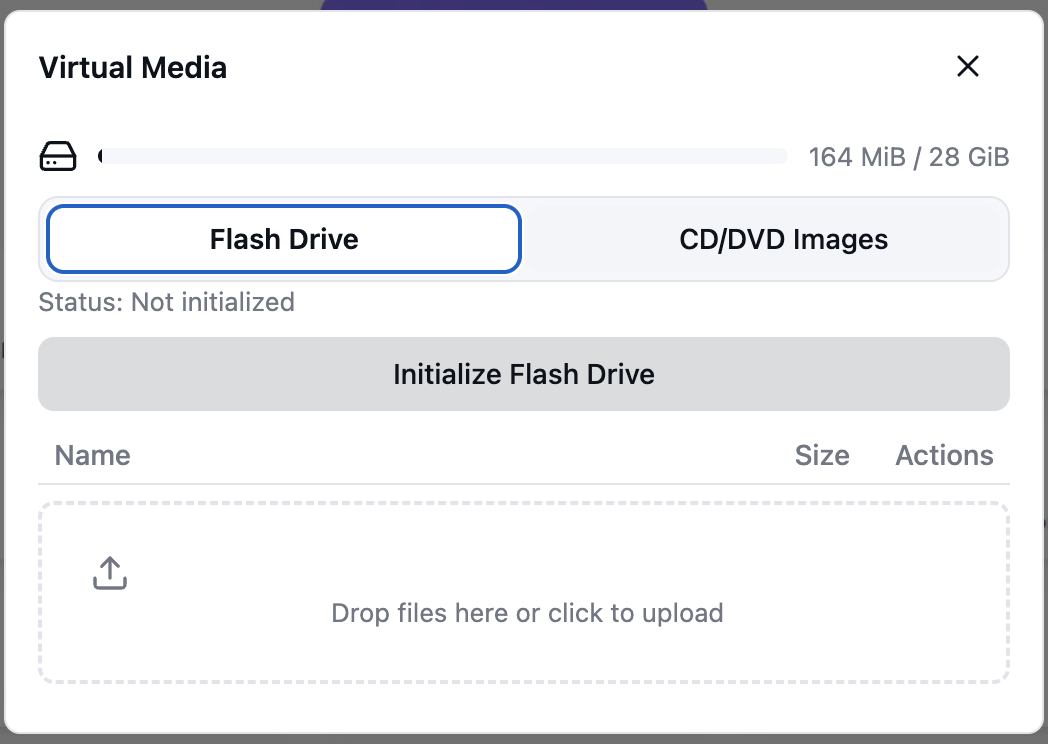

- 虚拟 U 盘（Virtual Media）：用于系统重装，也可用于与目标设备进行文件传递。

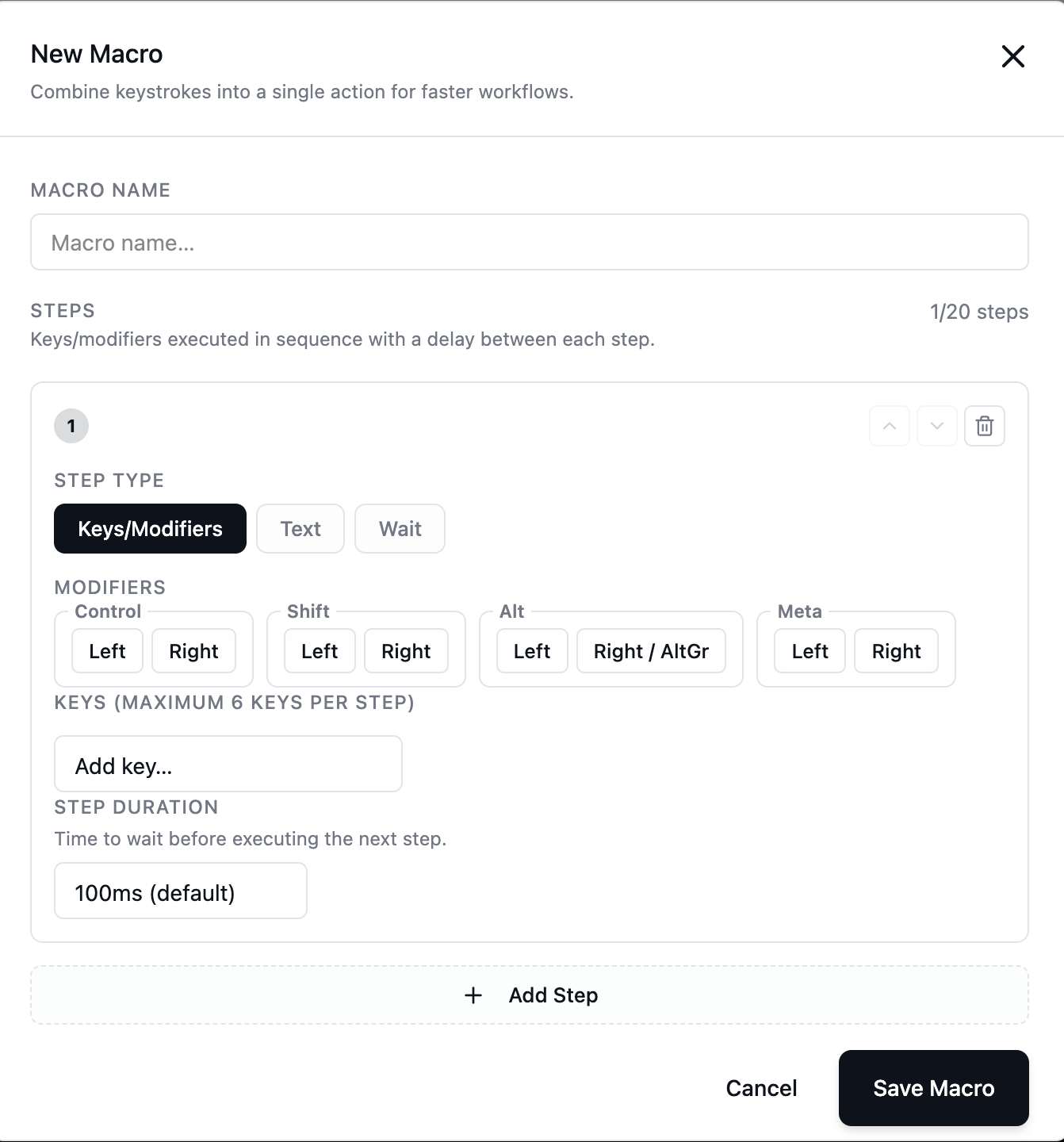

- 键盘宏
- 视频音量调节
- 麦克风输入开关：采集控制端的声音，并由 KVM 通过 OTG 模拟为“麦克风设备”输出到被控主机（可用于远程会议场景）。
- 录制视频
- 截图

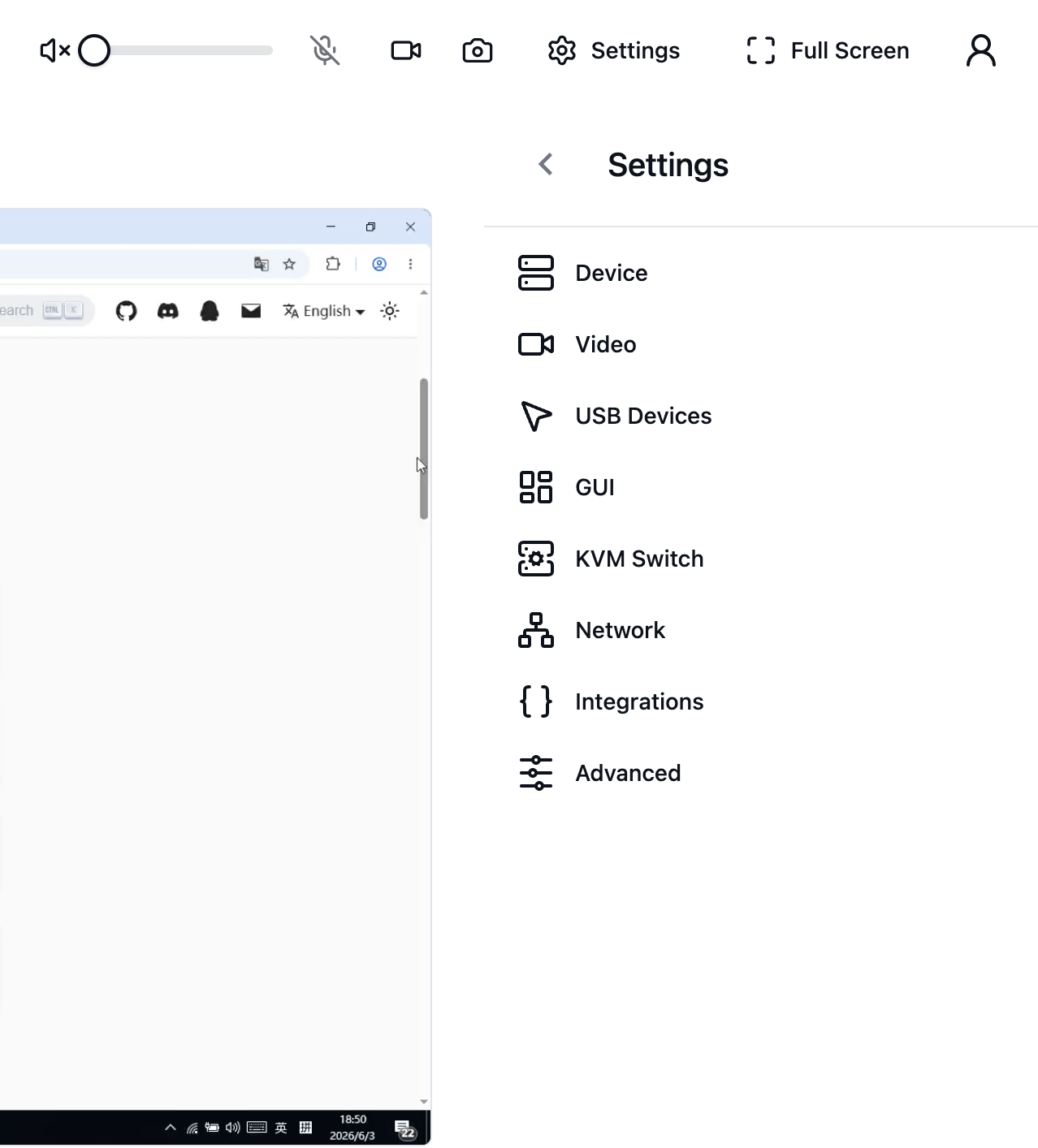

- 打开设置
- 全屏

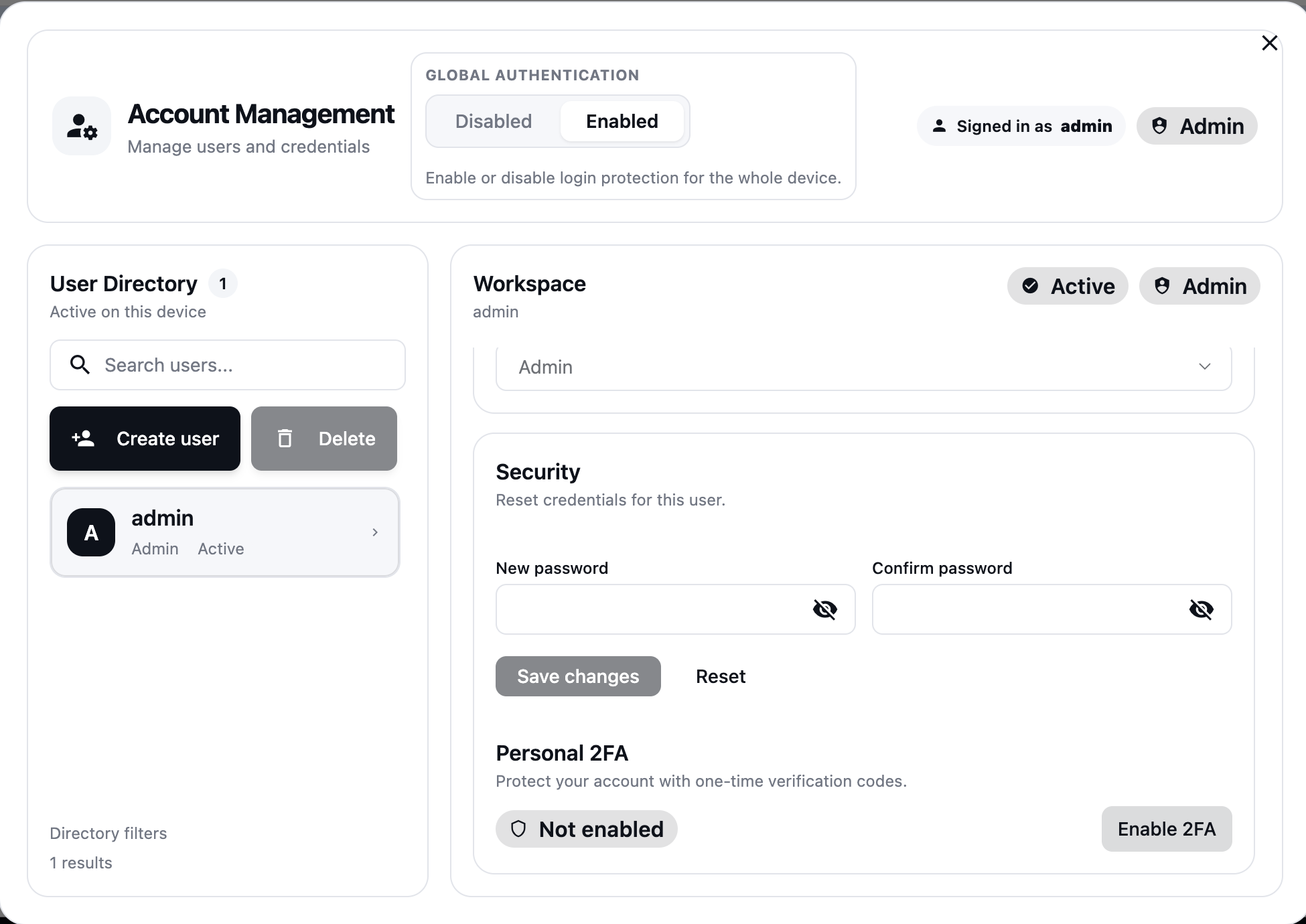

- 用户管理与系统升级
- 连接状态显示
- 键盘状态显示
网络设置

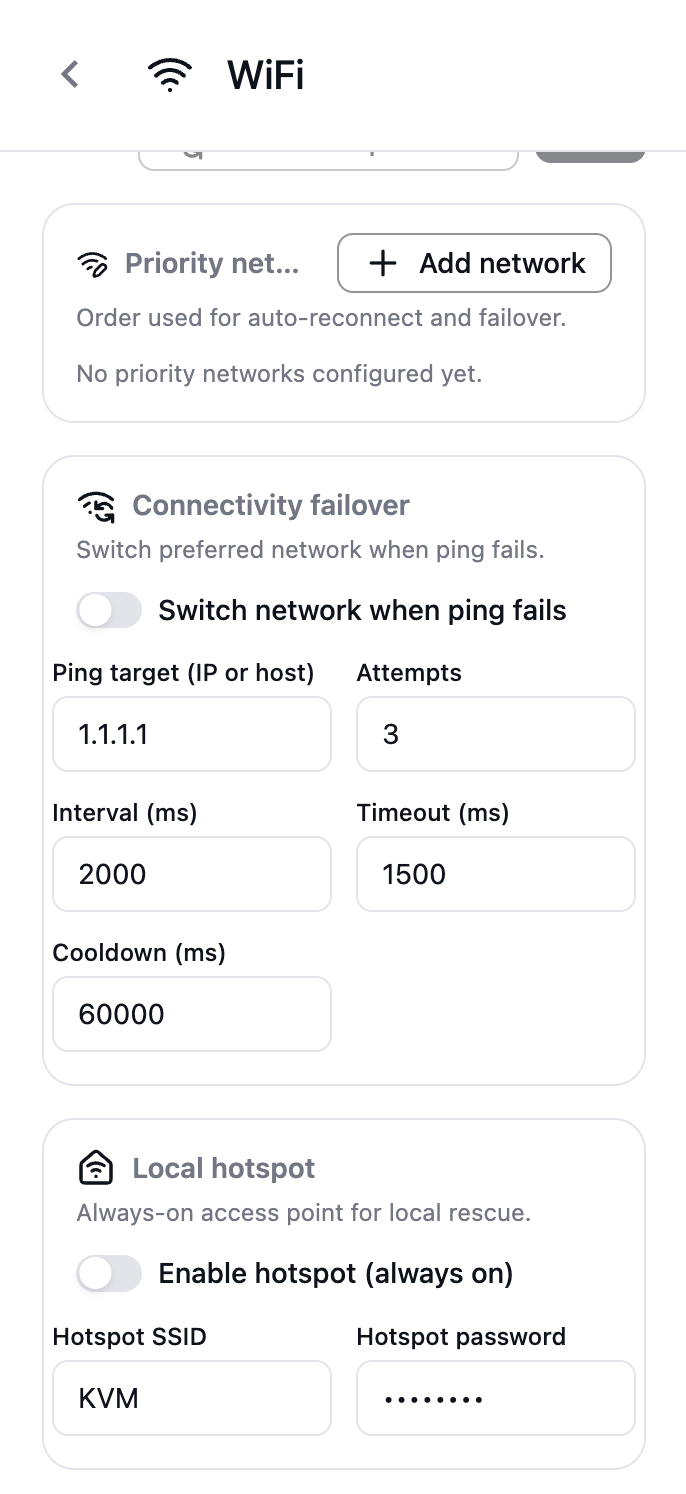

Wi‑Fi

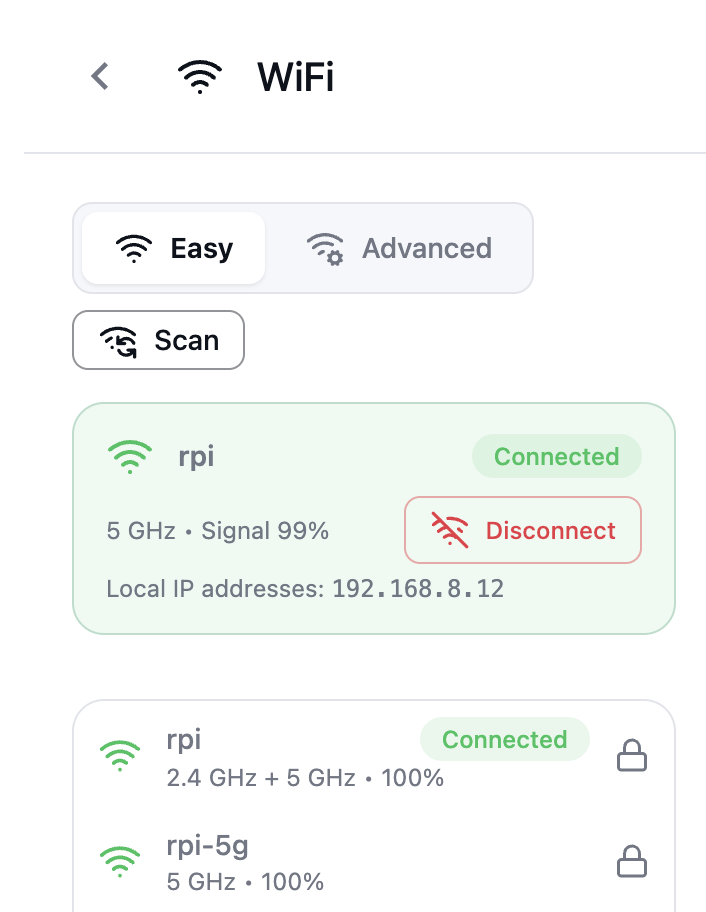

- 支持在 UI 中直接连接 Wi‑Fi。
- 支持保存多组 Wi‑Fi 配置；当某个 Wi‑Fi 失去连接后，会自动切换到其它可用 Wi‑Fi。
- 支持 Wi‑Fi 热点模式。

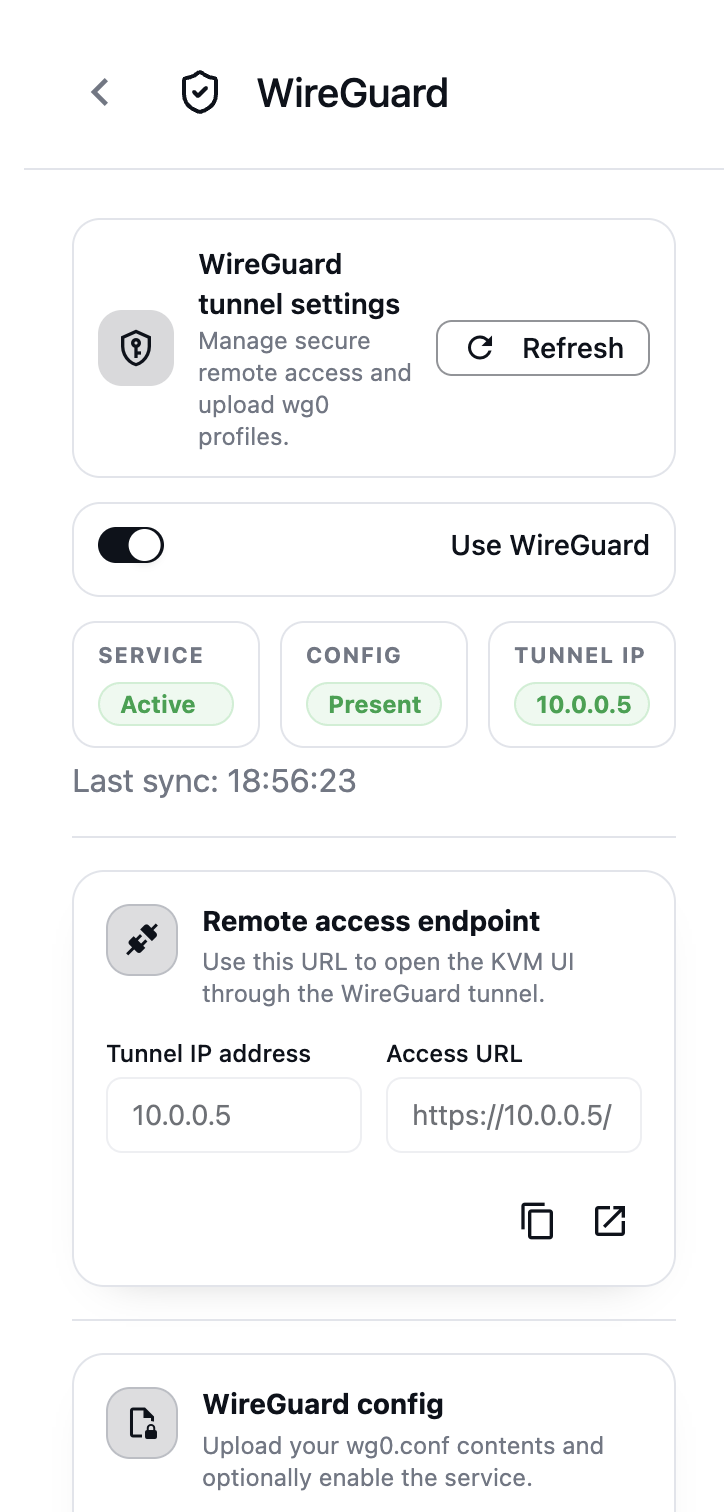

WireGuard
基础镜像已内置 WireGuard，支持直接上传配置文件启用组网。
