ATX 指南
1. 简介
ATXA 是一款 ATX 适配器板，用于管理您的计算机电源。
该产品包括两个模块：A 板和 B 板。A 板连接到树莓派，B 板连接到计算机主板，A 板通过网线连接到 B 板。
加入 Discord 社区聊天 获取新闻、提问和支持！

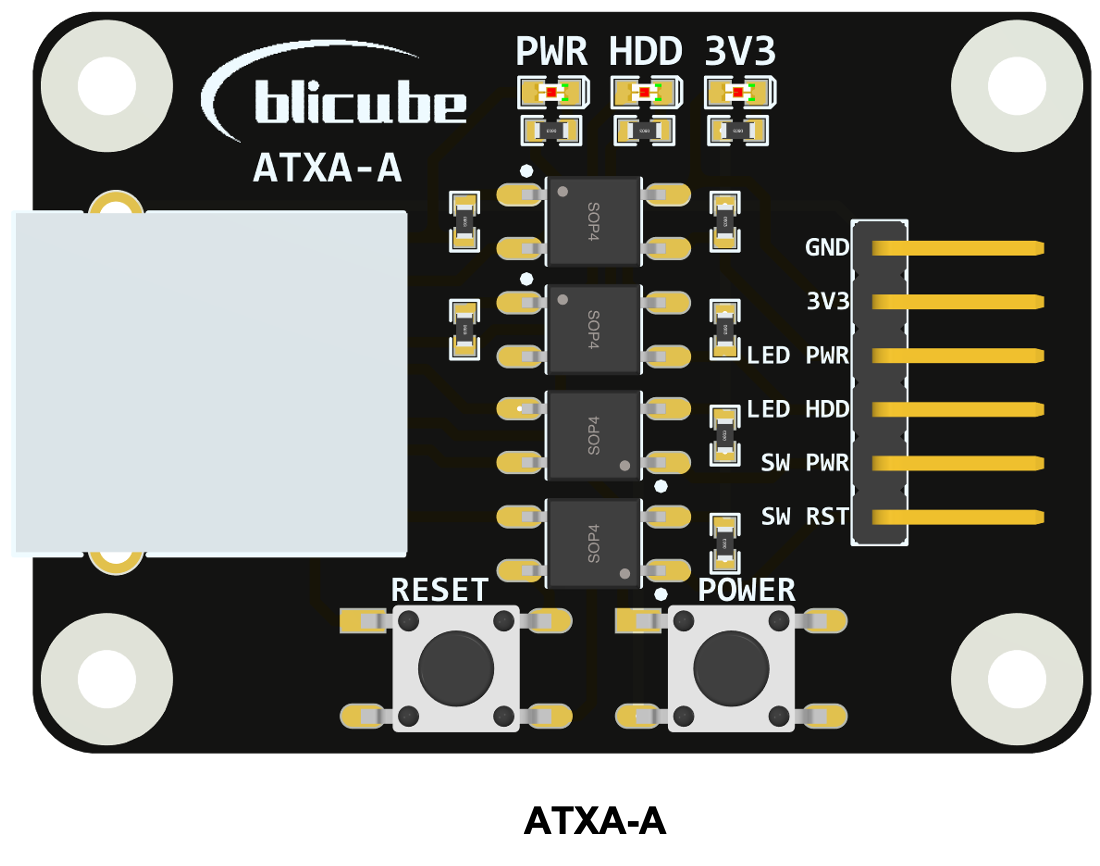

| ATXA_A | ATXA_B |
|---|---|
 |  |
2. A 板
A 板连接到树莓派。

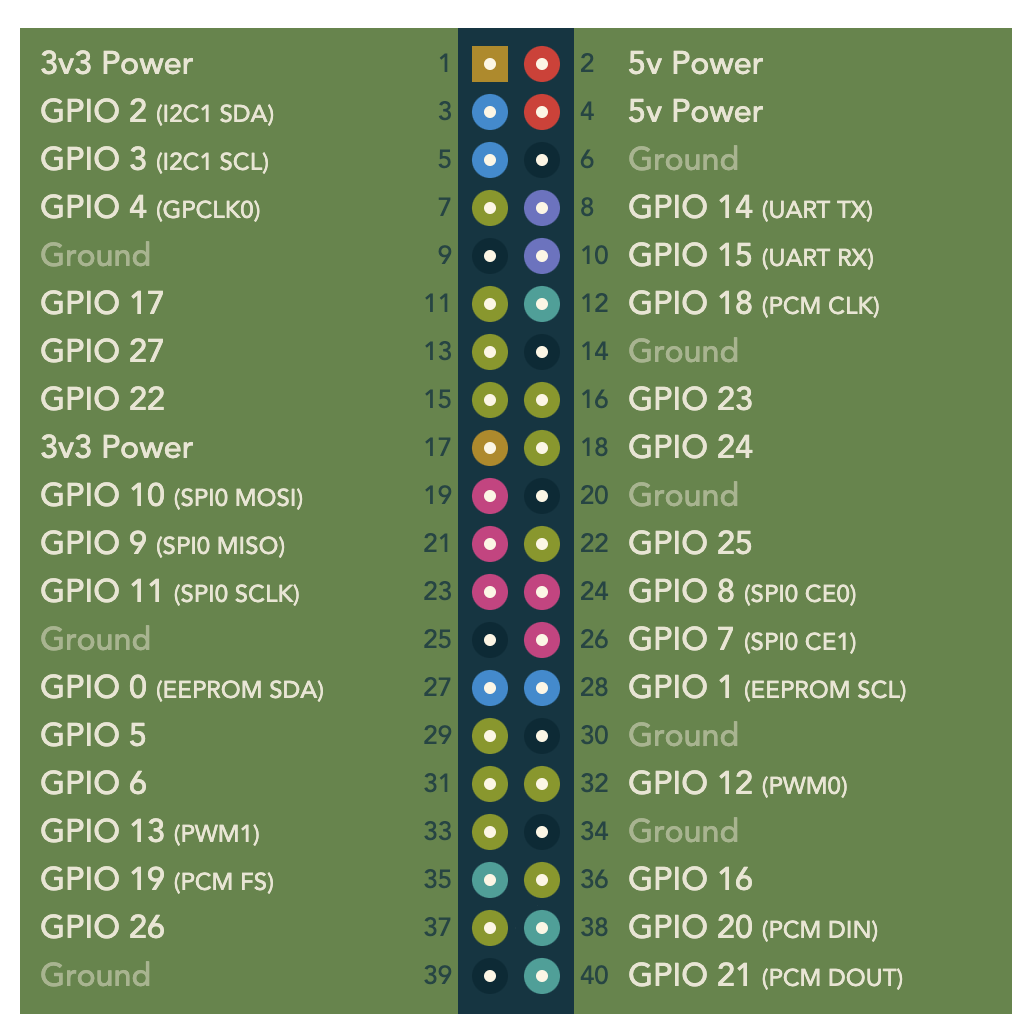

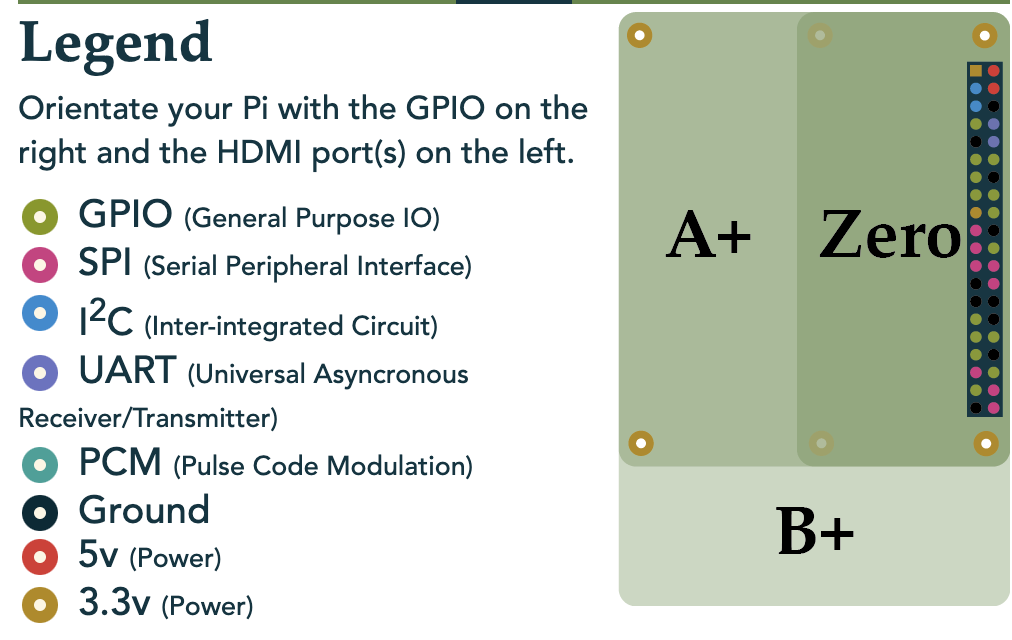

以下表格是 PiKVM 应用中的典型连接方法。
| A 板 | RPI4 |
|---|---|
| GND | GND |
| 3V3 | 3V3 |
| LED PWR | GPIO24 |
| LED HDD | GPIO22 |
| SW PWR | GPIO23 |
| SW RST | GPIO27 |
 |  |
A 板通过网线连接到 B 板。以下表格是 A 板和 B 板引脚状态的对应关系。
| A 板引脚状态 | B 板引脚状态 |
|---|---|
| LED PWR 为 HIGH | LED PWR+ 为 HIGH， LED PWR- 为 LOW |
| LED PWR 为 LOW | LED PWR+ 为 LOW， LED PWR- 为 LOW |
| LED HDD 为 HIGH | LED HDD+ 为 HIGH， LED HDD- 为 LOW |
| LED HDD 为 LOW | LED HDD+ 为 LOW， LED HDD- 为 LOW |
| SW PWR 为 HIGH | BTN PWR+ 和 BTN PWR- 连接，表示电源按钮被按下 |
| SW PWR 为 LOW | BTN PWR+ 和 BTN PWR- 断开，表示电源按钮未被按下 |
| SW RST 为 HIGH | BTN RST+ 和 BTN RST- 连接，表示重置按钮被按下 |
| SW RST 为 LOW | BTN RST+ 和 BTN RST- 断开，表示重置按钮未被按下 |
3. B 板

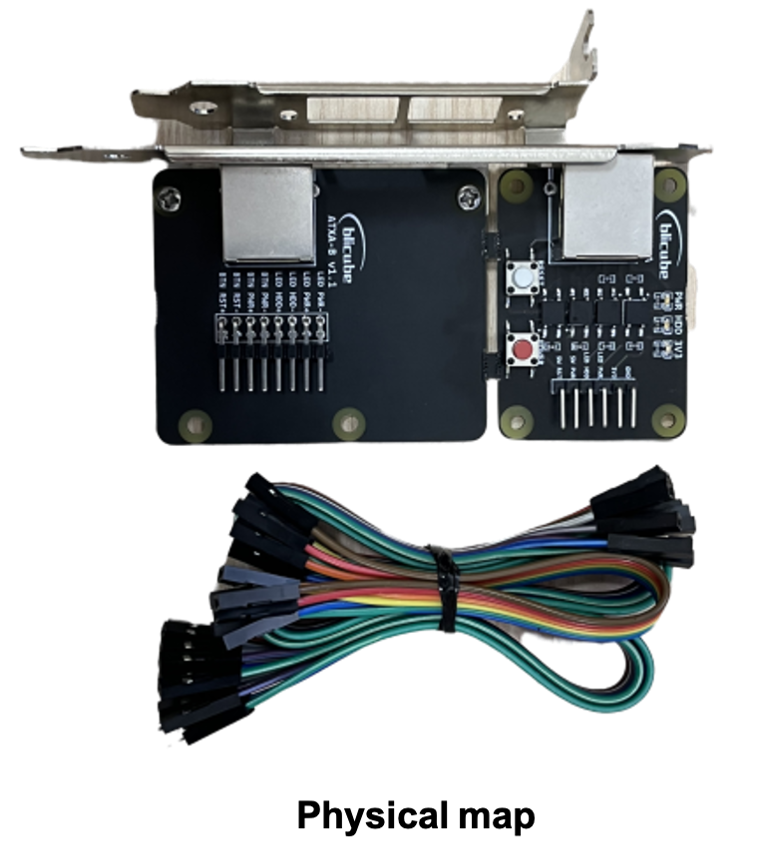

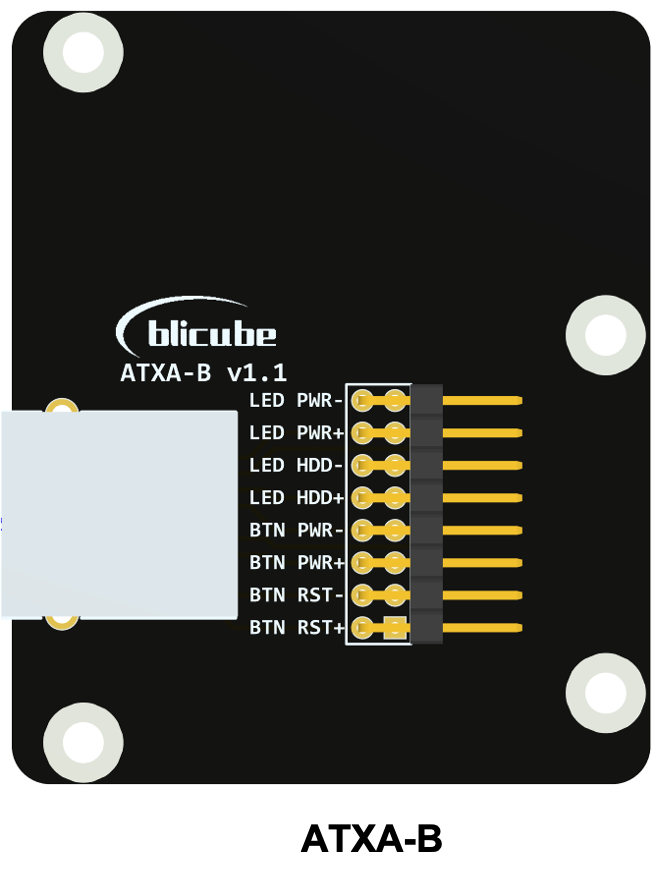

B 板配备了全高和半高金属 PCI 安装板，可安装在计算机机箱上。用户使用产品附带的彩色杜邦线将 B 板上的引脚连接到计算机主板上的 ATX 控制接口。
"ATXA-B 连接到计算机主板的说明"

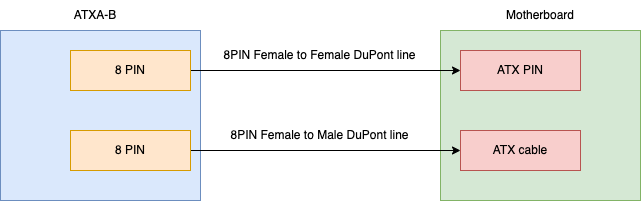

根据计算机主板的说明，首先找到主板上与 ATX 功能相关的引脚位置，然后拔下已连接到主板的 ATX 线。拔下后，计算机的电源按钮将失去功能。ATXA-B 主板上有两排 8PIN 引脚。当它们具有相同功能时，无需区分两排引脚。一排引脚用于 KVM 控制 ATX 相关功能，另一排引脚连接到从主板上拔下的 ATX 杜邦头，以保持原机箱电源按钮功能。根据主板和 ATXA-B 上的具体引脚定义连接每根线。以下图所示为连接关系：

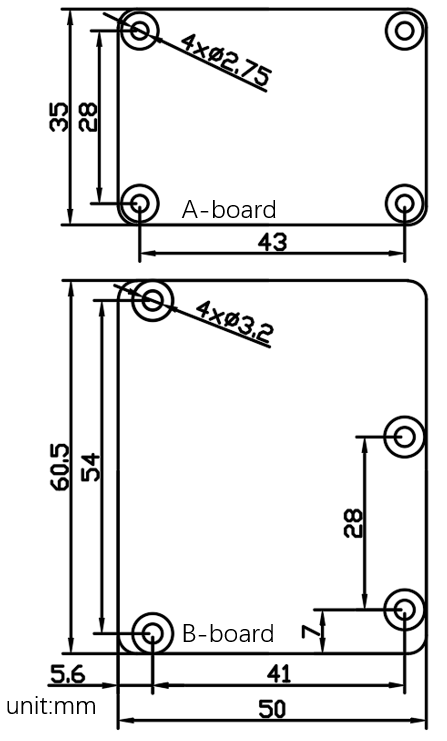

4. 机械图
5. 测试视频
YouTube: ATX
6. 购买
购买：ATX
