BliSwitch v2
8口KVM+ATX切换器
BliSwitch v2是一款8通道KVM+ATX切换器，使8台主机共享一套键盘、鼠标和HDMI屏幕，且实现对8台主机的开关机控制。 BliSwitch v2可以独立工作，如果需要远程通过IP通知切换，它需要搭配BliKVM或者其它KVM。
"BliSwitchv2 介绍视频"
"BliSwitch v2供电逻辑"
v2出了供电端口外，也会由与被控PC连接的USB供电，具体哪个端口供电，取决于哪个端口的电压高。当v2与KVM配合时，如果发现KVM工作异常，譬如在切换时KVM可能会重启，或者外接的键盘工作失灵，那说明你的某台被控PC在给KVM供电，为了杜绝此问题，需要在KVM的USB-PC口增加一个USB分电板.
功能特点
- 每个端口支持ATX（支持按键和远程控制）
- 通过Web界面实现全面控制
- 兼容BliKVM V1、V2、V3、V4以及PikVM硬件

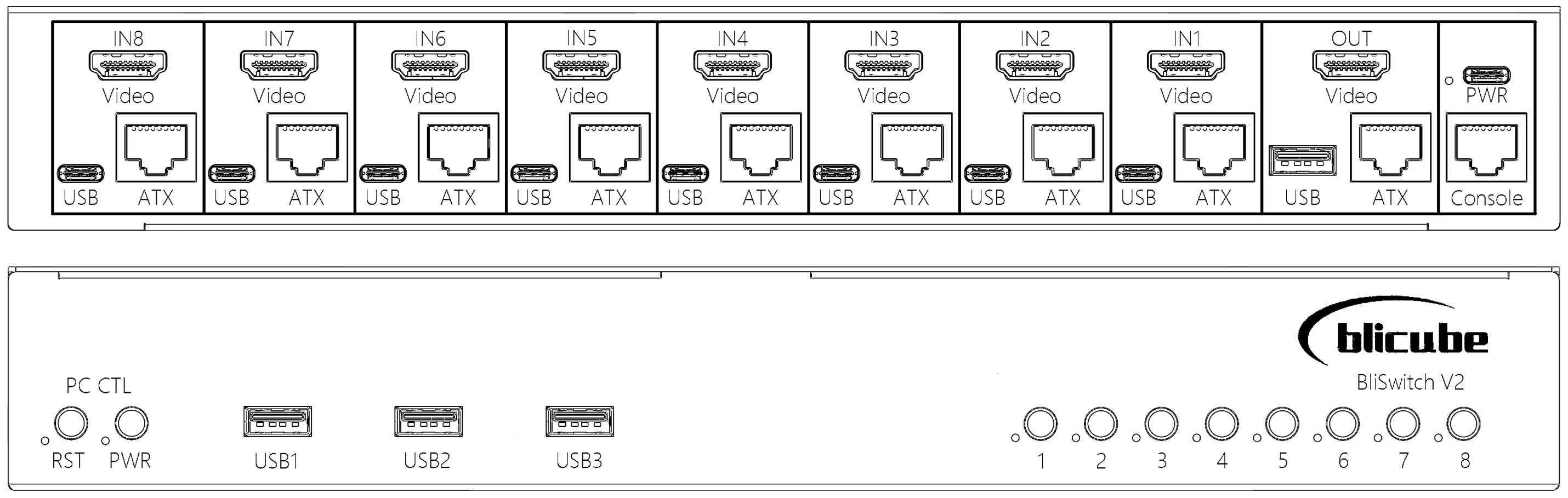

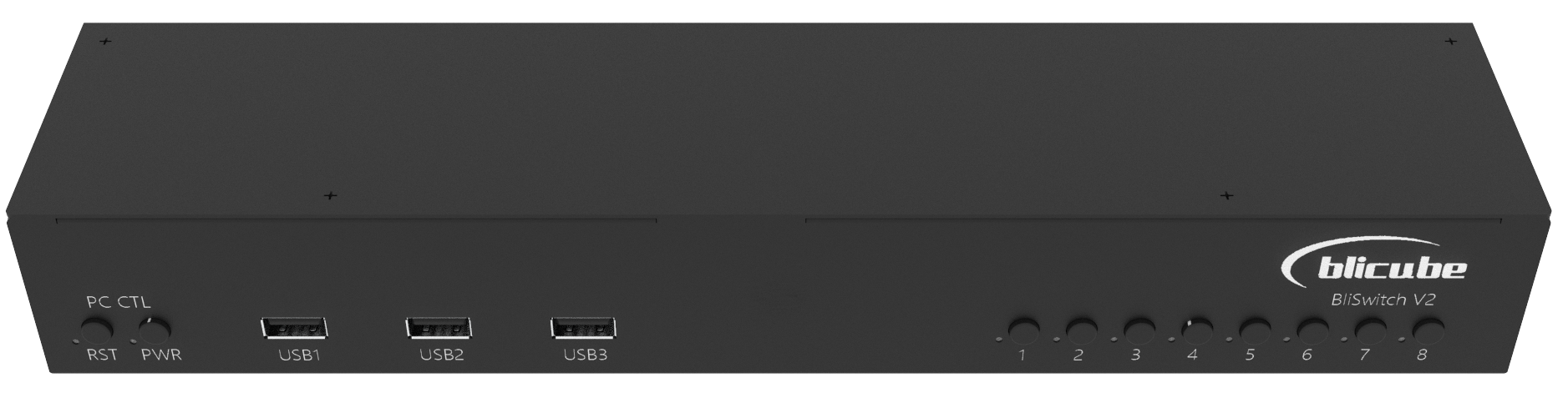

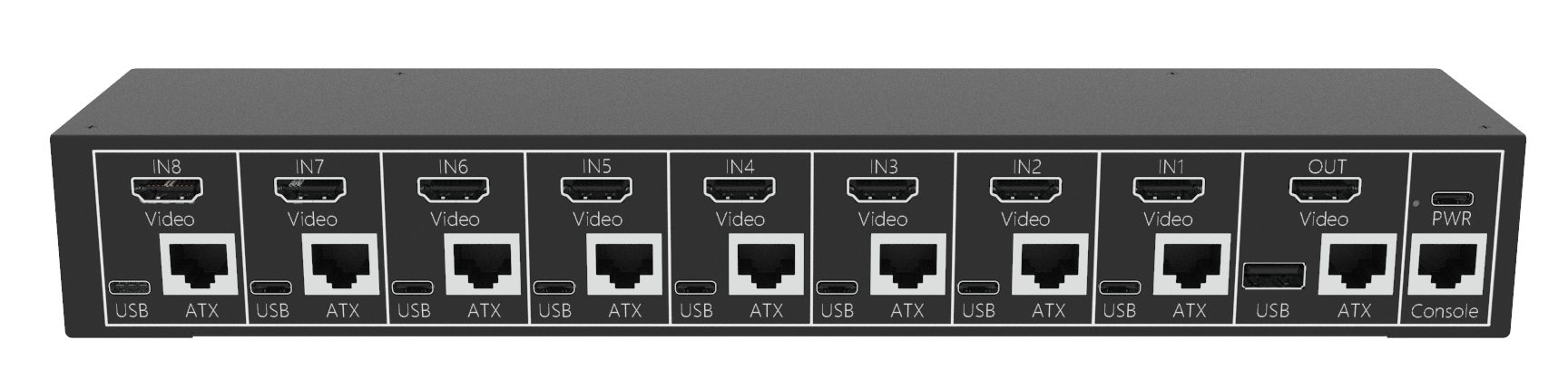

端口定义
产品参数
| 品牌 | BLI |
|---|---|
| 品名 | 8口KVM+ATX切换器 |
| 型号 | BliSwitch v2 |
| 功能 | 八台主机共享一套键鼠和显示器，8台主机开关机控制 |
| 材质 | 全金属 |
| 分辨率 | 1080P60Hz |
| 切换方式 | 按键切换 或 USB控制模块切换 |
| 供电 | 5V1A |
Control Protocol
"若您希望将blicube的switch用在其它平台上，请参考下面的协议"
- 通信波特率为19200
- 切换到1通道发送给switch的消息为SW1\r\nG01gA
- 切换到2通道发送给switch的消息为SW2\r\nG02gA
- 切换到3通道发送给switch的消息为SW3\r\nG03gA
- 切换到4通道发送给switch的消息为SW4\r\nG04gA
- 切换到1通道发送给switch的消息为SW5\r\nG05gA
- 切换到2通道发送给switch的消息为SW6\r\nG06gA
- 切换到3通道发送给switch的消息为SW7\r\nG07gA
- 切换到4通道发送给switch的消息为SW8\r\nG08gA
- switch返回当前所在通道消息为:G01gA,G02gA,G03gA,G04gA,G05gA,G06gA,G07gA,G08gA
软件配置
"如果你使用的是BliKVM软件，在1.5.3版本后,在BliKVM启动前先把switch通电并接好线，然后通过web界面进行使能和配置即可。"
- 如果插入了多个USB设备，需要用命令
ls /dev/ttyUSB*判断出switch的设备名称, 然后在web界面进行配置。
"若您使用的PiKVM软件，基于树莓派譬如(v1 v2 v3)版本，和v4基于Allwinner版本配置不太一致，v4多了ATX的配置。"

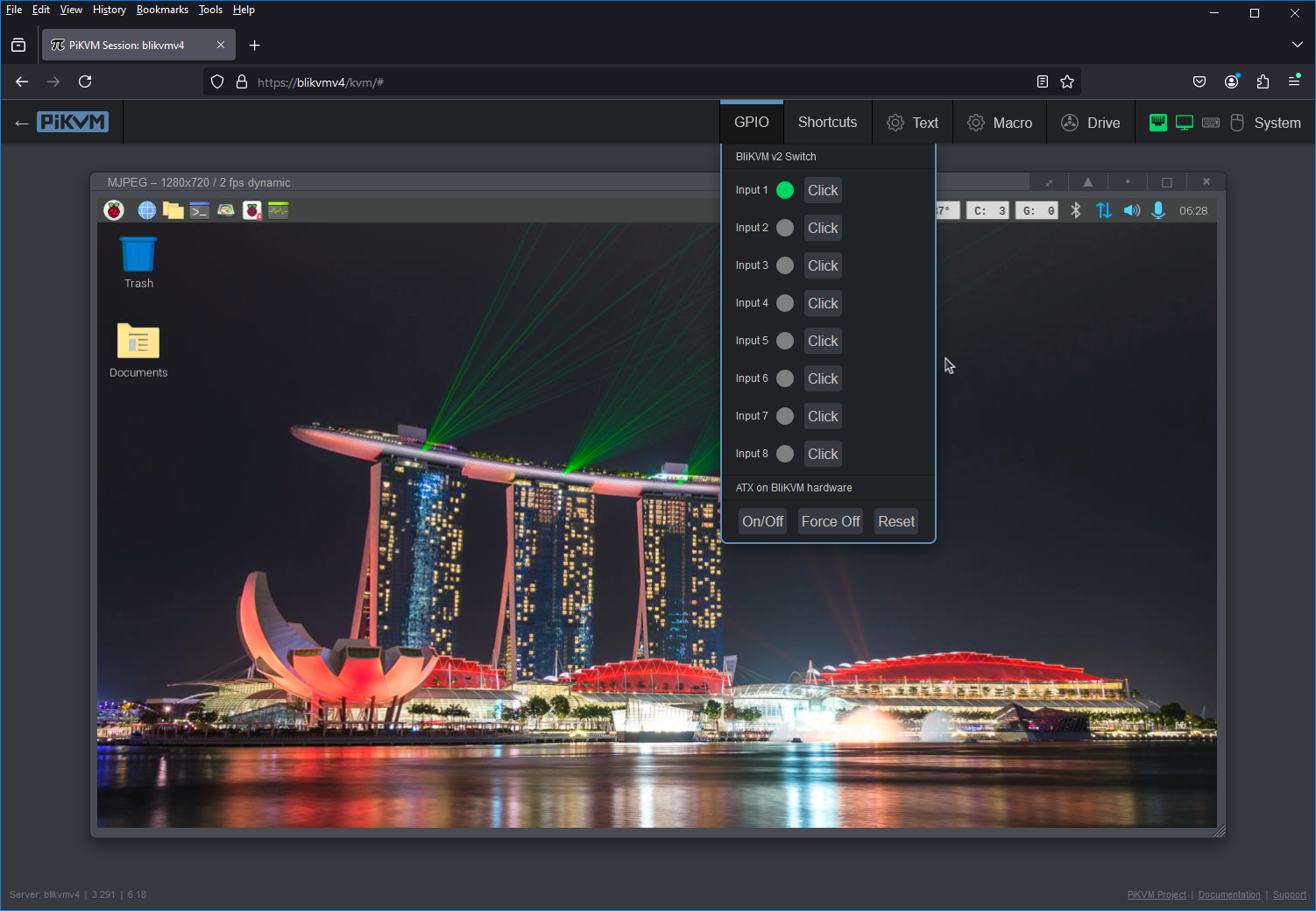

v4使用效果展示
- 修改xh_hk4401.py从而可以支持8通道
修改你本地的 /usr/lib/python3/dist-packages/kvmd/plugins/ugpio/xh_hk4401.py
https://github.com/pikvm/kvmd/blob/master/kvmd/plugins/ugpio/xh_hk4401.py#L90 将3改成7
https://github.com/pikvm/kvmd/blob/master/kvmd/plugins/ugpio/xh_hk4401.py#L175 将 [1-4] 改成 [1-8]
https://github.com/pikvm/kvmd/blob/master/kvmd/plugins/ugpio/xh_hk4401.py#L185 将 <= 3 改成 <= 7
你可以直接下载替换xh_hk4401.py 2. 树莓派譬如(如BliKVM v1 v2 v3)版本, /etc/kvmd/override.yaml配置
kvmd:
gpio:
drivers:
hk:
type: xh_hk4401
protocol: 1
device: /dev/ttyUSB0
scheme:
ch0_led:
driver: hk
pin: 0
mode: input
ch1_led:
driver: hk
pin: 1
mode: input
ch2_led:
driver: hk
pin: 2
mode: input
ch3_led:
driver: hk
pin: 3
mode: input
ch4_led:
driver: hk
pin: 4
mode: input
ch5_led:
driver: hk
pin: 5
mode: input
ch6_led:
driver: hk
pin: 6
mode: input
ch7_led:
driver: hk
pin: 7
mode: input
ch0_button:
driver: hk
pin: 0
mode: output
switch: false
ch1_button:
driver: hk
pin: 1
mode: output
switch: false
ch2_button:
driver: hk
pin: 2
mode: output
switch: false
ch3_button:
driver: hk
pin: 3
mode: output
switch: false
ch4_button:
driver: hk
pin: 4
mode: output
switch: false
ch5_button:
driver: hk
pin: 5
mode: output
switch: false
ch6_button:
driver: hk
pin: 6
mode: output
switch: false
ch7_button:
driver: hk
pin: 7
mode: output
switch: false
view:
table:
- ["#Input 1", ch0_led, ch0_button]
- ["#Input 2", ch1_led, ch1_button]
- ["#Input 3", ch2_led, ch2_button]
- ["#Input 4", ch3_led, ch3_button]
- ["#INPUT 5", ch4_led, ch4_button]
- ["#INPUT 6", ch5_led, ch5_button]
- ["#INPUT 7", ch6_led, ch6_button]
- ["#INPUT 8", ch7_led, ch7_button]
- BliKVM v4版本, /etc/kvmd/override.yaml配置
kvmd:
gpio:
drivers:
### requires compiled atx binary per https://github.com/RainCat1998/Bli-PiKVM#configure-atx-controller
power_short:
type: cmd
cmd: [/usr/bin/sudo, /usr/bin/atx, --v, v4, --c, power_on]
power_long:
type: cmd
cmd: [/usr/bin/sudo, /usr/bin/atx, --v, v4, --c, power_off]
reset_sw:
type: cmd
cmd: [/usr/bin/sudo, /usr/bin/atx, --v, v4, --c, power_reset]
### BliKVM v2 Switch ###
hk:
type: xh_hk4401
protocol: 1
device: /dev/ttyUSB0
scheme:
on-off-button:
driver: power_short
pin: 0
mode: output
switch: false
force-off-button:
driver: power_long
pin: 0
mode: output
switch: false
reset-button:
driver: reset_sw
pin: 0
mode: output
switch: false
ch0_led:
driver: hk
pin: 0
mode: input
ch1_led:
driver: hk
pin: 1
mode: input
ch2_led:
driver: hk
pin: 2
mode: input
ch3_led:
driver: hk
pin: 3
mode: input
ch4_led:
driver: hk
pin: 4
mode: input
ch5_led:
driver: hk
pin: 5
mode: input
ch6_led:
driver: hk
pin: 6
mode: input
ch7_led:
driver: hk
pin: 7
mode: input
ch0_button:
driver: hk
pin: 0
mode: output
switch: false
ch1_button:
driver: hk
pin: 1
mode: output
switch: false
ch2_button:
driver: hk
pin: 2
mode: output
switch: false
ch3_button:
driver: hk
pin: 3
mode: output
switch: false
ch4_button:
driver: hk
pin: 4
mode: output
switch: false
ch5_button:
driver: hk
pin: 5
mode: output
switch: false
ch6_button:
driver: hk
pin: 6
mode: output
switch: false
ch7_button:
driver: hk
pin: 7
mode: output
switch: false
view:
table:
- []
- ["#BliKVM v2 Switch"]
- []
- ["#INPUT 1", ch0_led, ch0_button]
- ["#INPUT 2", ch1_led, ch1_button]
- ["#INPUT 3", ch2_led, ch2_button]
- ["#INPUT 4", ch3_led, ch3_button]
- ["#INPUT 5", ch4_led, ch4_button]
- ["#INPUT 6", ch5_led, ch5_button]
- ["#INPUT 7", ch6_led, ch6_button]
- ["#INPUT 8", ch7_led, ch7_button]
- []
- ["#ATX on BliKVM hardware - selected INPUT ONLY"]
- []
- ["on-off-button|confirm|On/Off", "force-off-button|confirm|Force Off", "reset-button|confirm|Reset"]

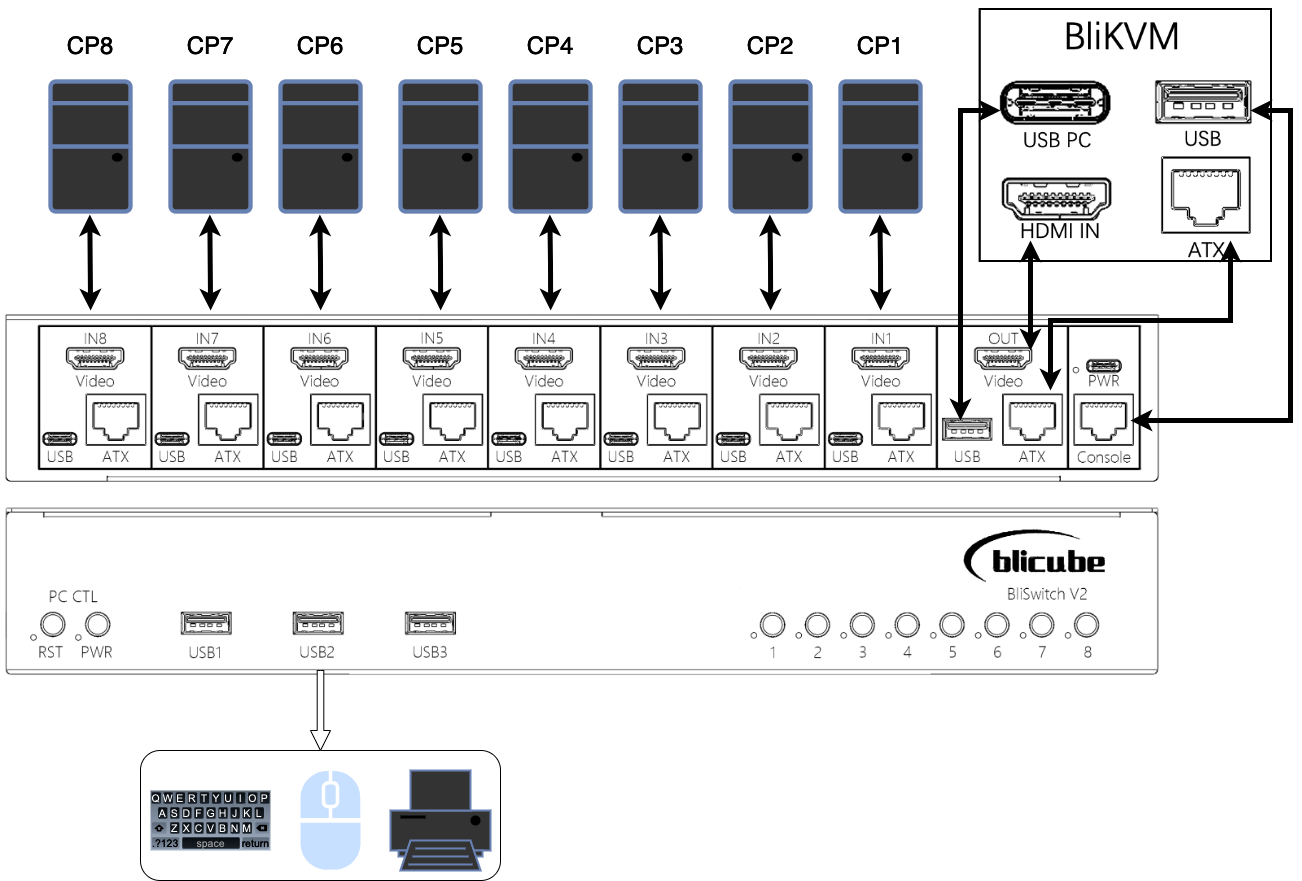

连接参考

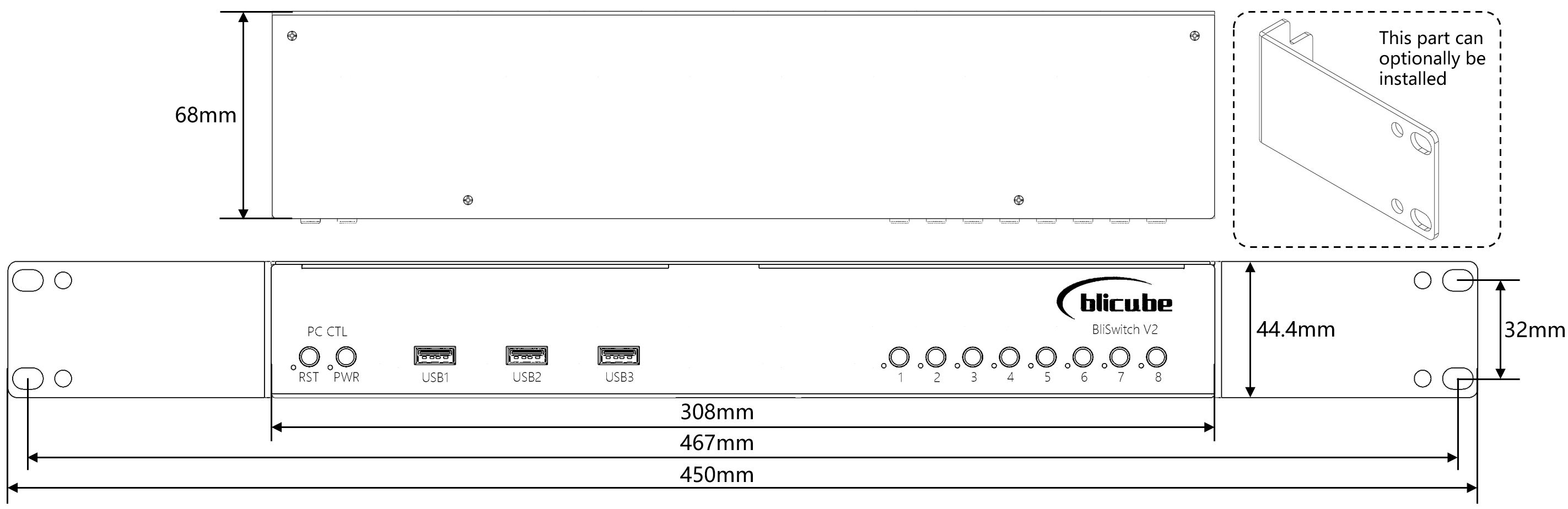

尺寸

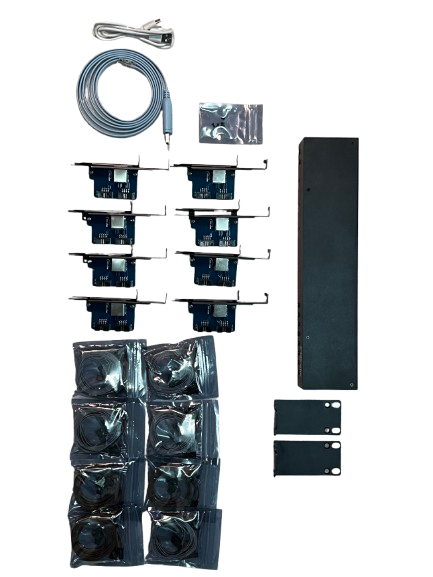

发货清单
| 产品 | 数量 | 备注｜ |
|---|---|---|
| BliSwitch v4切换器 | 1 | |
| 挂耳 | 2 | |
| ATX线 公头 | 8 | |
| ATX线 母头 | 8 | |
| 全高PCIe挡板 | 8 | |
| 半高PCIe挡板 | 8 | |
| ATX板 | 8 | |
| 控制线 | 1 | |
| USB线 | 1 | |
| 胶垫 | 4 | |
| M2.5x5 沉头螺钉 | 10 |
