BliKVM v2 PCIe
介绍

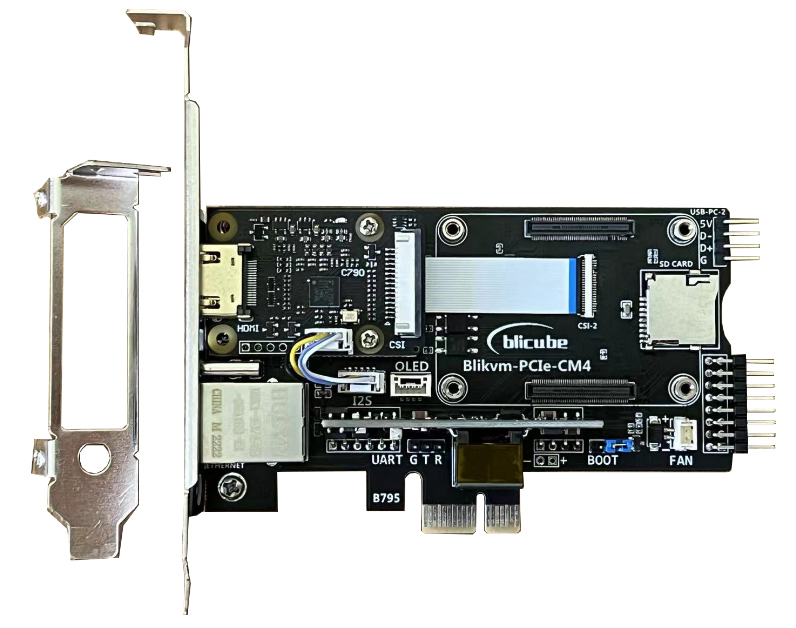

BliKVM PCIe是一款基于树莓派CM4的IPKVM扩展卡，可以安装到PC或者服务器的PCIe插槽，完美运行PiKVM项目。主要功能有：HDMI视频采集，键盘鼠标控制，ATX开关机控制，PoE供电，OLED屏幕显示， 串口终端调试和RTC时钟功能。此PCIe卡配有全高和半高的挡板。 BLIKVM PCIe版本支持blikvm和pikvm的系统镜像。
安装要求
- 树莓派CM4(如果你只订购了PCIe卡).
- PoE供电设备或5V/3A USB供电设备.
- CR1220 纽扣电池.
功能
- 视频捕获 (HDMI,最高支持1080P@60Hz输入)
- 键盘转发
- 鼠标转发
- 虚拟U盘(重装系统)
- ATX 使用 ATX 功能控制服务器电源
- 全屏模式
- 通过 Web UI 访问
- 支持 多语言 切换
- 支持PoE供电
- 支持串口终端
- 支持 WiFi（可选）
- OLED 屏幕
- 实时时钟 (RTC)
- PWM风扇
快速安装说明
1. 如果你购买的是需要自己组装的版本，烧录系统镜像参考请点击此处 2. 组装 BLIKVM 参考的 说明文档:
💡 Geerling的测试视频
💡 Craft Computing: Never Pay For IPMI Again - BliKVM Review

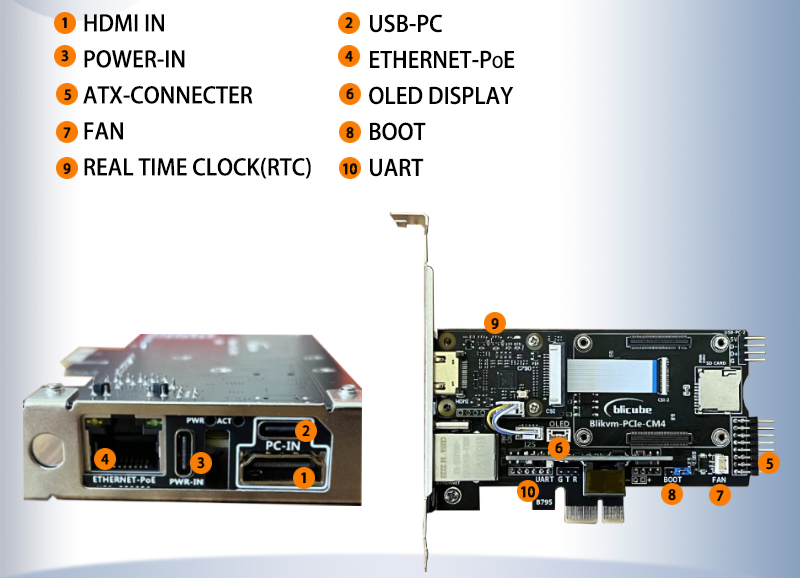

产品特性
| 1 | HDMI 视频输入端口 | 2 | USB-PC 端口 |
|---|---|---|---|
| 1 | HDMI 视频输入端口 | 2 | USB-PC 端口 |
| 3 | 供电口 5V 3A | 4 | RJ45 1000M 网口 & PoE |
| 5 | ATX控制端口 | 6 | OLED 显示屏接口 |
| 7 | PWM 风扇 | 8 | BOOT |
| 9 | RTC时钟 | 10 | 串行终端端口 |
| 11 | USB-PC端口 |
使用东芝的TC358743作为HDMI的桥接芯片，同时支持视频和音频采集，支持视频输入最高分辨率为1080P60Hz。
BLIKVM PCIe卡提供两个usb接口，一个是PC-IN（type c接口），另一个是USB-PC2（排针接口）。 这两个接口的作用都是为了连接被控电脑的usb，用于控制鼠标和键盘。同时两个接口只能使用一个，设计两个接口的目的是，当用户pc主机内有排针的usb接口时，可以直接使用usb-pc2，这样接线会更加简洁。
当使用PoE供电时，改接口不需要被使用。当不使用PoE供电时，连接该接口的电源适配器，推荐为5V/3A。
- Gigabit Ethernet port
- 标准: IEEE 802.3af PoE
- 输入电压: 37-57 V DC
- 输出电压: 5 V DC/2.4 A
- 改接口通过杜邦线链接被控计算机主板的电源控制接口。ATX功能可以开启或者重启被控计算机。

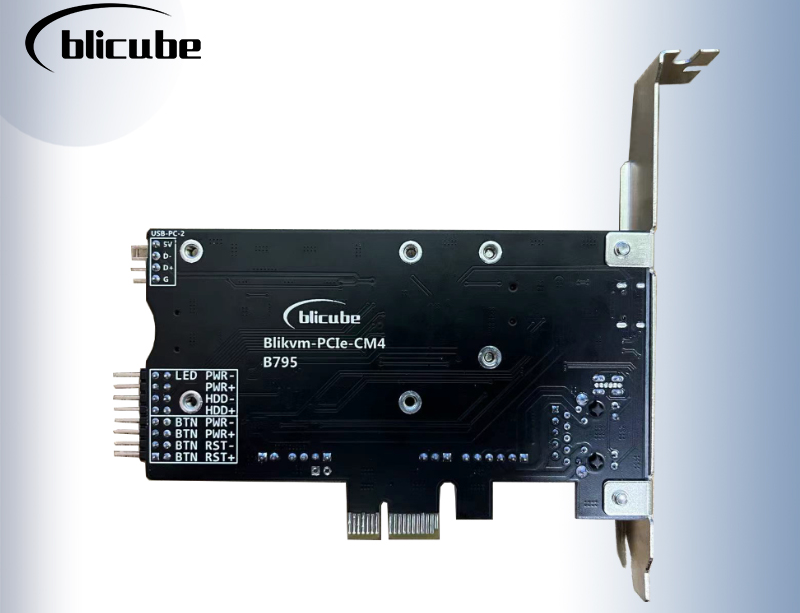

- PCIe板子上的BTN丝印为button的缩写。

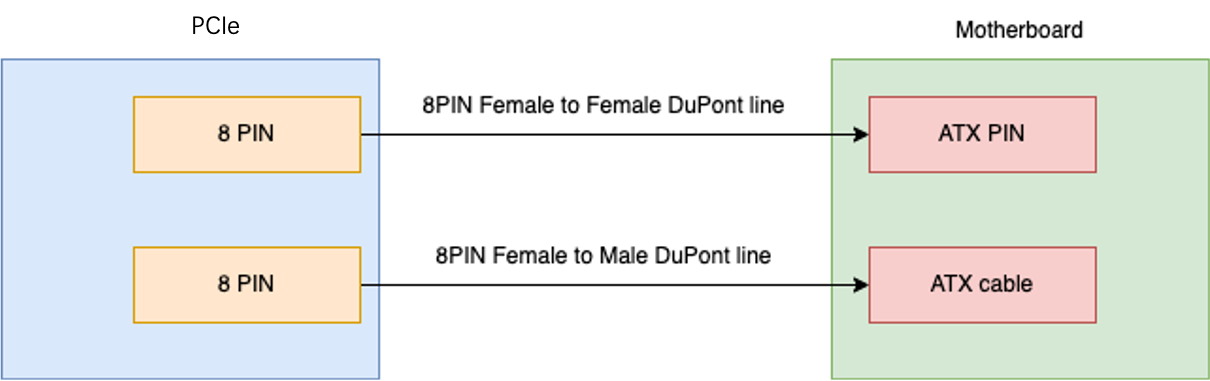

- 根据电脑主板说明，首先找到主板上ATX功能相关引脚位置，拔下主板已经接好的ATX线，拔下后电脑的电源按钮将失去作用。 PCIe主板共有两排8PIN引脚，两排引脚功能完全相同使用时无需区分。其中一排引脚用于KVM控制ATX相关功能，另一排引脚接主板上拔下来的ATX杜邦头， 保持原有机箱电源按钮功能。根据主板和PCIe上的具体引脚定义进行每根线的连接，连接关系可以参考下图：
显示屏分辨率为128x64，主芯片为SSD1306。通过改屏幕可以展示BLIKVM的CPU的温度、IP地址、启动时间等信息。
风扇默认设置工作温度为60摄氏度，与树莓派CM4的通过GPIO12链接。
通过该短接口可以使用PCIe卡对eMMC版本的CM4进行镜像烧录。
时钟芯片为PCF8563，与树莓派CM4的通信方式为I2C。RTC工作需要再安装CR1220电池后。

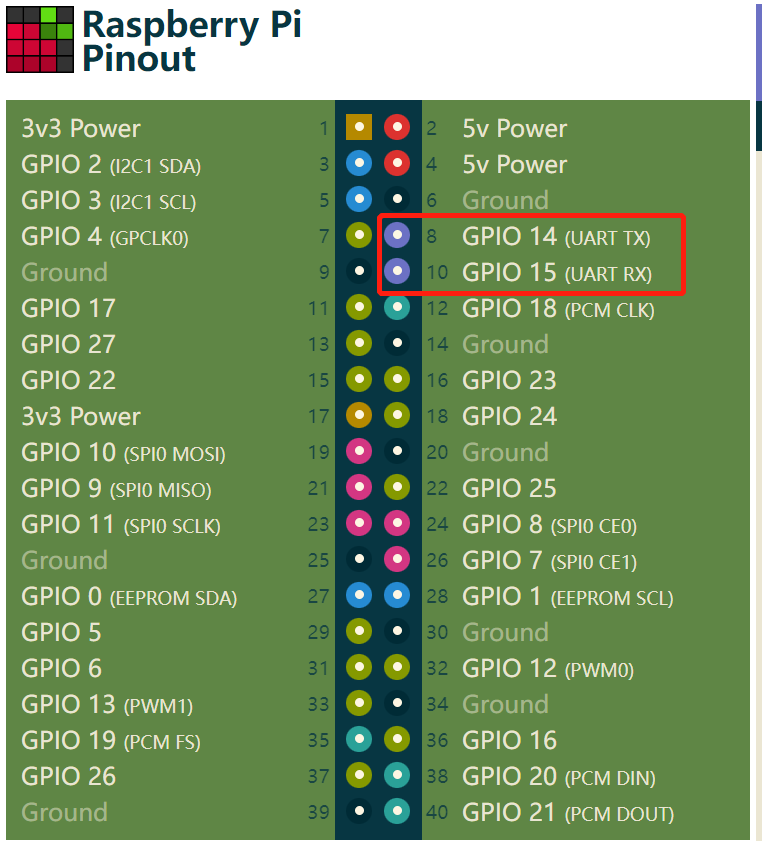

可以通过改串口登陆设备进行调试，一般在在网络链接故障等情况下使用。 树莓派CM4的串口. G for GND, T(GPIO 14) for TXD, R(GPIO 15) for RXD.
将USB转TTL模块的杜邦头连接到PCIe的GTR口，USB转ttl模块与GTR接线关系为（黑色线-G, 白色线-T, 绿色线-R）;具体方法可参考 此文档.

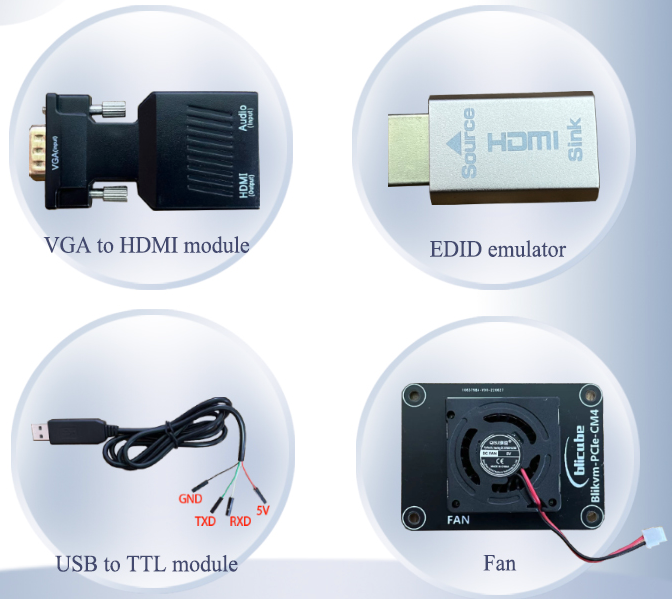

配件
如果被控计算机不能正确的输出HDMI图像，可以使用此设备进行测试。安装在被控设备的HDMI输出接口上，然后再通过HDMI线连接到BliKVM。
当被控计算机不是HDMI输出接口，而是VGA输出接口，请使用该模块完成VGA转HDMI信号转换。
通过改模块，可以连接BLIKVM PCIe卡的串口，然后使用串口进入设备进行调试。
使用风扇对树莓派CM4进行降温，但安装风扇后会使BLIKVM PCIe卡的厚度厚于标准的PCIe卡厚度。

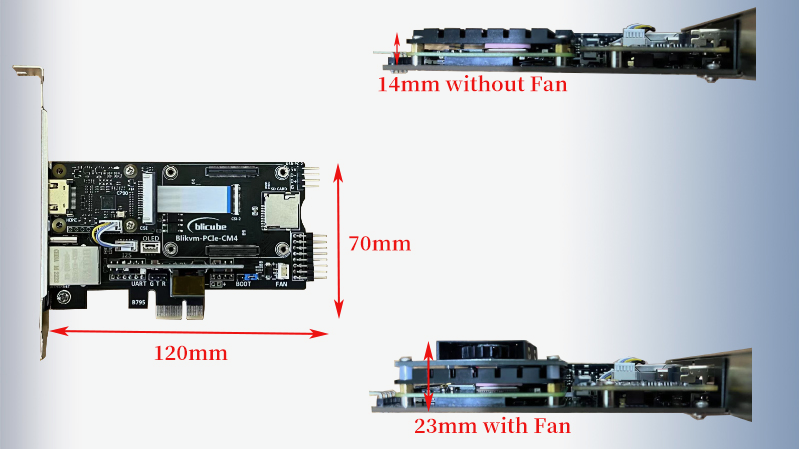

尺寸
测试视频

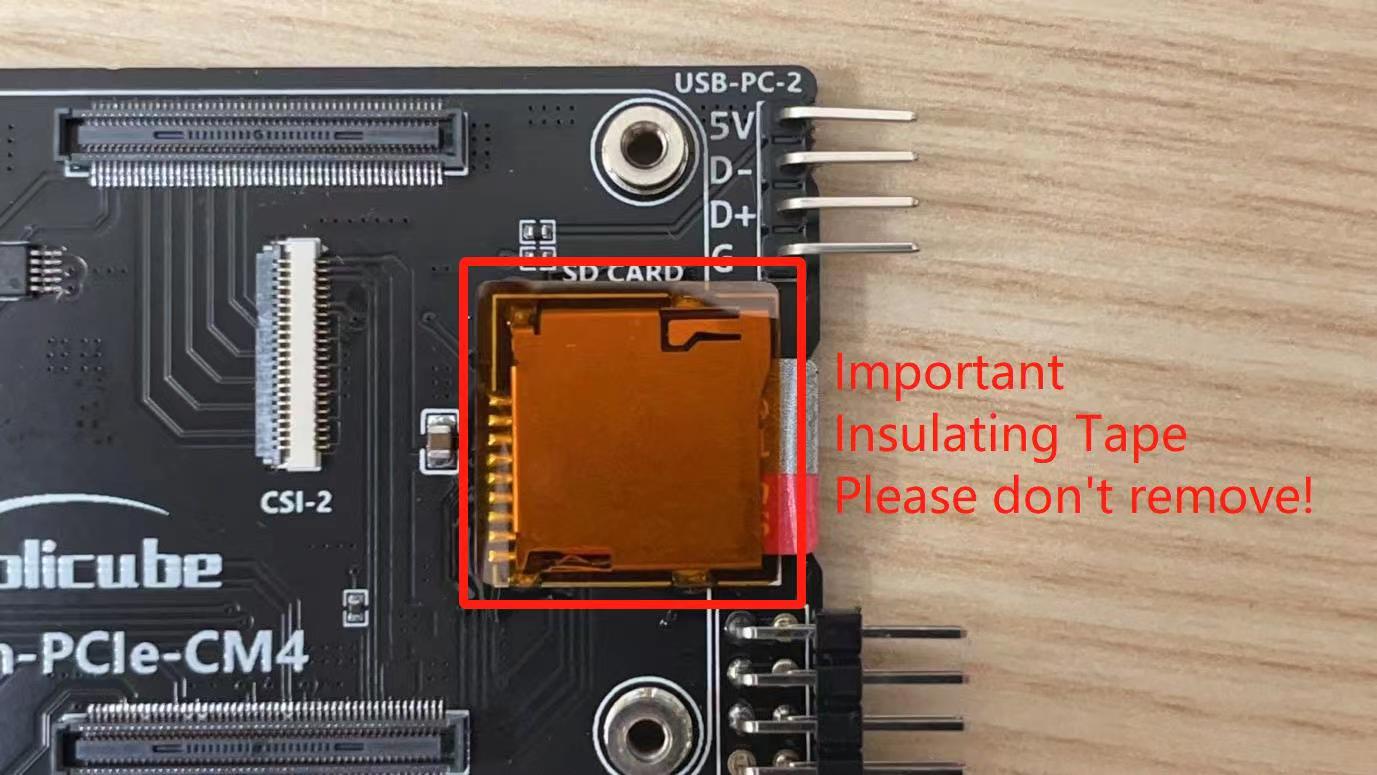

注意事项
发货清单
| BLIKVM only PCIe卡版本 | 1 |
|---|---|
| BLIKVM PCIe卡 | 1 |
| 风扇 | 1 |
| OLED显示屏 | 1 |
| USB转TTL模块 | 1 |
| HDMI EDID模拟器 | 1 |
| VGA转HDMI模块 | 1 |
| 32G Micro SD card | 1 |
| HDMI线 0.5m | 1 |
| HDMI 直通头 | 1 |
| 千兆网线 1m | 1 |
| USB-A转USB-C线 1m | 2 |
| USB杜邦线 0.4m | 1 |
| WiFi天线 | 1 |
| 杜邦线 8pin 母对母 40cm | 1 |
| 杜邦线 8pin 母对公 40cm | 1 |
| 金属散热片 | 1 |
| 十字套筒 | 1 |
| 十字螺丝刀 | 1 |
| BLIKVM PCIe 到手即用版本 | 1 |
|---|---|
| BLIKVM PCIe卡 | 1 |
| CM4 102000 | 1 |
| 风扇 | 1 |
| OLED显示屏 | 1 |
| USB转TTL模块 | 1 |
| HDMI EDID模拟器 | 1 |
| VGA转HDMI模块 | 1 |
| 32G Micro SD card | 1 |
| HDMI线 0.5m | 1 |
| HDMI 直通头 | 1 |
| 千兆网线 1m | 1 |
| USB-A转USB-C线 1m | 2 |
| USB杜邦线 0.4m | 1 |
| WiFi天线 | 1 |
| 杜邦线 8pin 母对母 40cm | 1 |
| 杜邦线 8pin 母对公 40cm | 1 |
| 金属散热片 | 1 |
| 十字套筒 | 1 |
| 十字螺丝刀 | 1 |
