BliKVM v3 HAT
介绍
"BliKVM HAT 360度 视频"
BliKVM Hat版本是基于树莓派4B制作的一款硬件，用于KVM Over IP。Hat关键功能包括HDMI视频捕获、ATX控制、PoE供电、OLED屏幕显示、RTC时钟。 Hat配有金属外壳，用于保护和散热。Hat可以被安装到1U的机架。同时支持blikvm镜像和pikvm镜像。
功能
- 视频捕获 (HDMI,最高支持1080P@50Hz输入)
- 键盘转发
- 鼠标转发
- 虚拟U盘(重装系统)
- ATX 使用 ATX 功能控制服务器电源
- 全屏模式
- 通过 Web UI 访问
- 支持 多语言 切换
- 支持PoE供电
- 支持串口终端
- OLED 屏幕
- 实时时钟 (RTC)
- PWM风扇

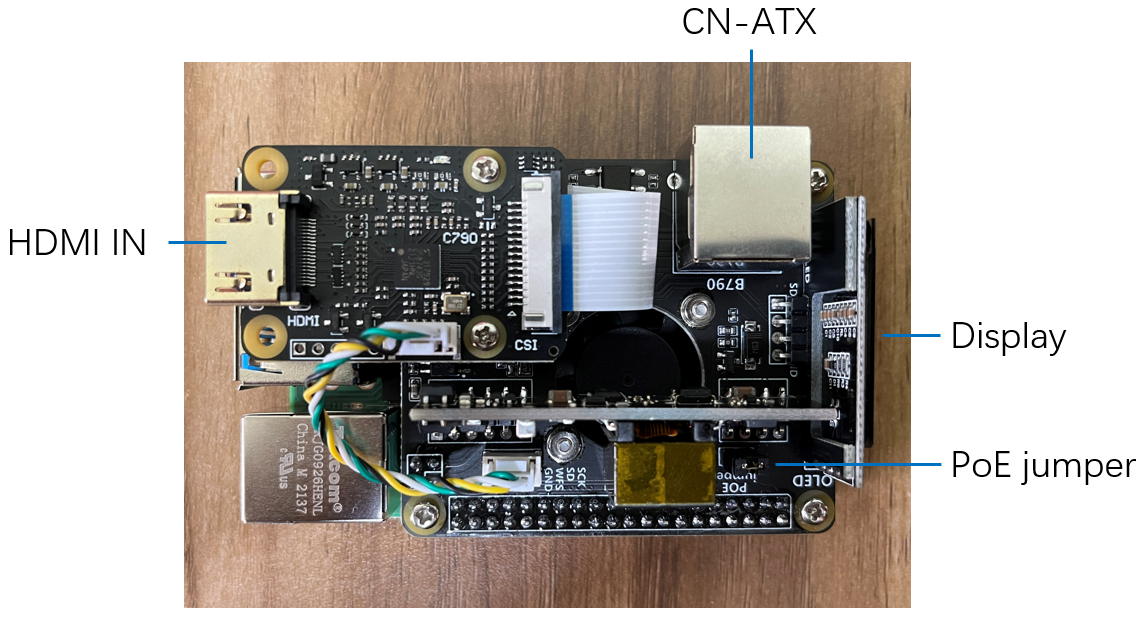

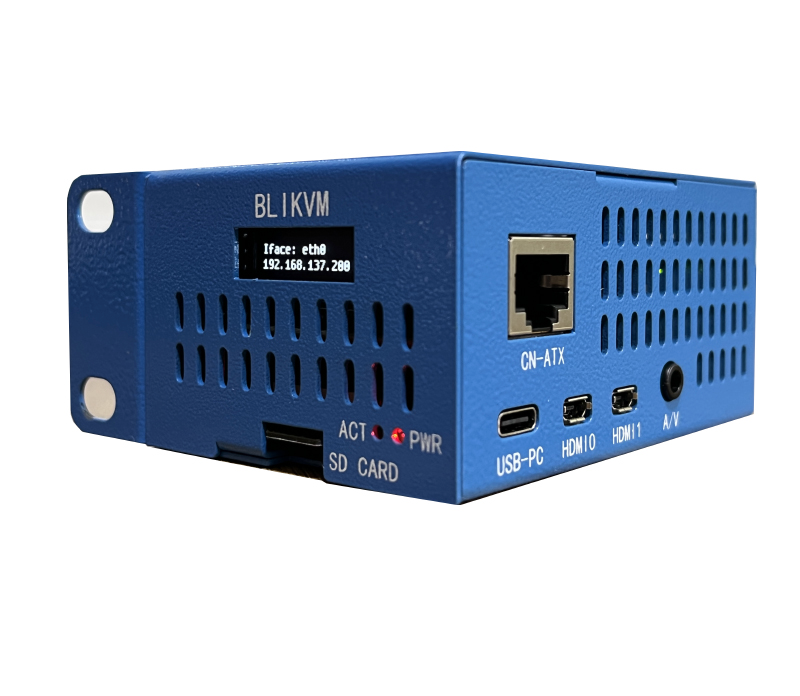

接口
HAT部分:
- HDMI IN
- ATX Port
- OLED
- PoE jumper
Raspberry 4B 部分:
- SD CARD
- ACT LED
- PWR LED
- USB-PC
- HDMI 0
- HDMI 1
- A/V
- ETH(1000M) & PoE
- 2x USB 2.0 Ports & 2x USB 3.0 Ports
安装要求
"如果你购买的只是一个Hat，你还需要下面设备"
- 树莓派4B，1GB RAM或者更多
- MicroSD card (推荐最少16Gb, class 10).
- HDMI 线缆.
- 网线 (用于Hat和ATX的连接).
- 电源适配器和线缆(5.1V 3A USB-C).
基础设置
1. 烧录镜像
2. 组装HAT 参考下面的视频说明或者参考图文说明:
视频安装导览: 手把手教你如何组装Hat到树莓派上
3. 安装ATX模块

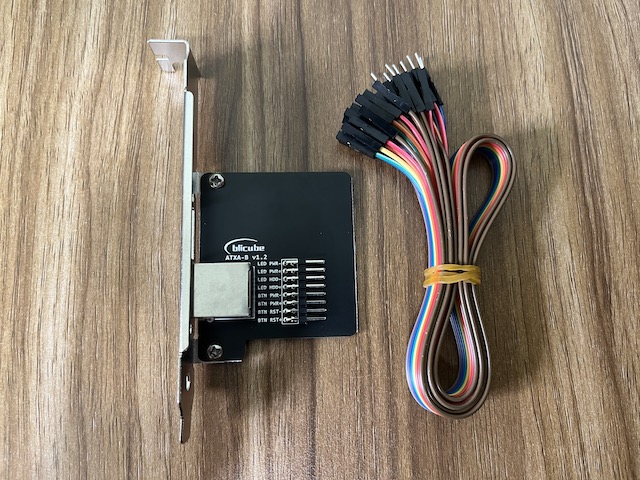

"ATX模块配有一个全高或者半高的PCIe挡板，你可以根据需求选择安装"

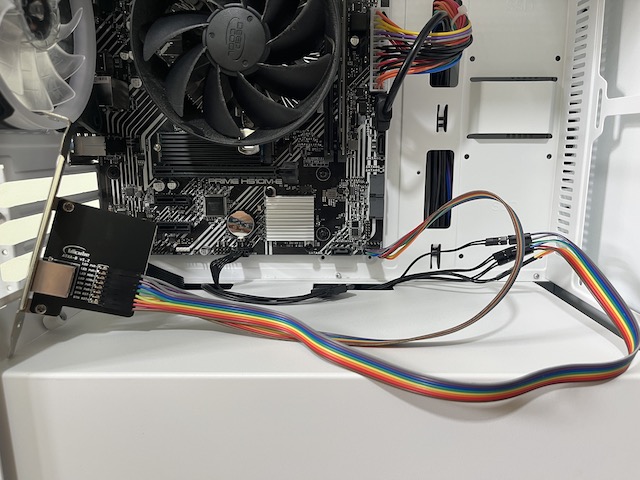

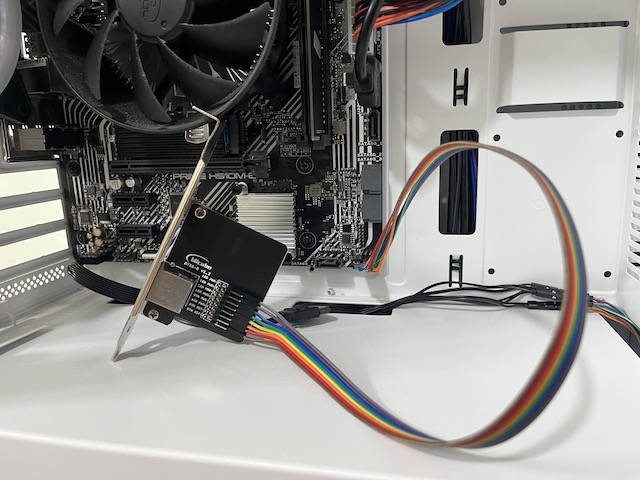

"使用杜邦线连接ATX模块和机箱里的主板，ATX模块上都有清晰的引脚定义方便你连接"

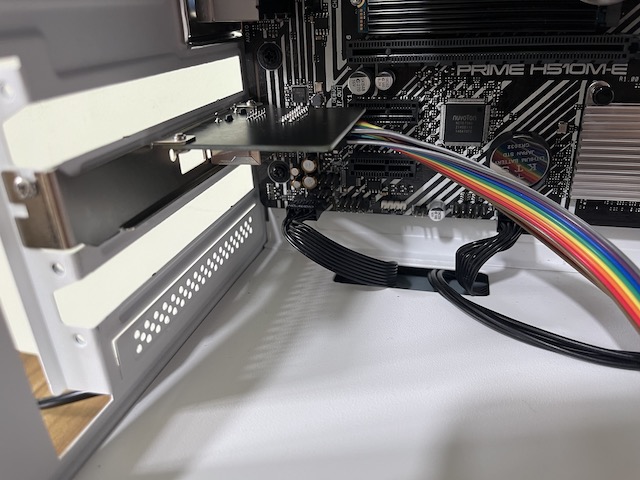

"将ATX模块安装到机箱外壳上"

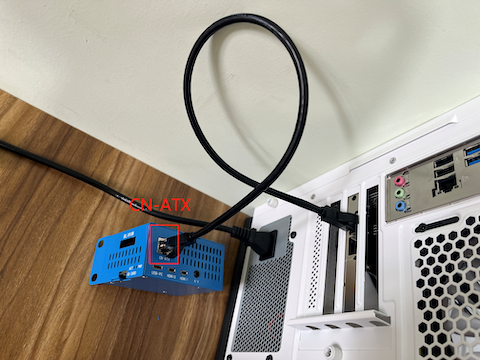

"使用RJ45的网线连接ATX和HAT"
4. 连接HDMI线缆
信息

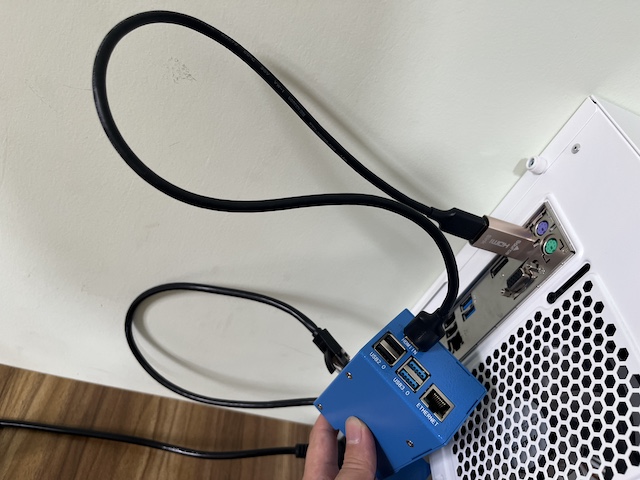

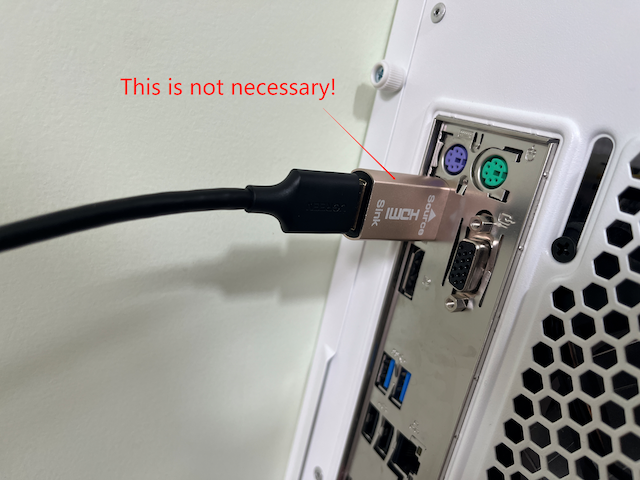

使用HDMI线缆，将被控电脑的HDMI和Hat的HDMI IN端口连接。HDMI模拟器不是必须使用的，当你的电脑不能正确输出画面时，可以尝试使用HDMI模拟器来校正电脑的HDMI输出
5. 安装USB线缆

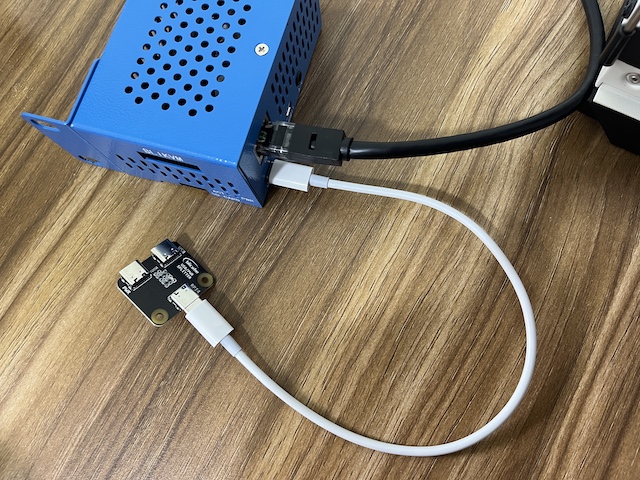

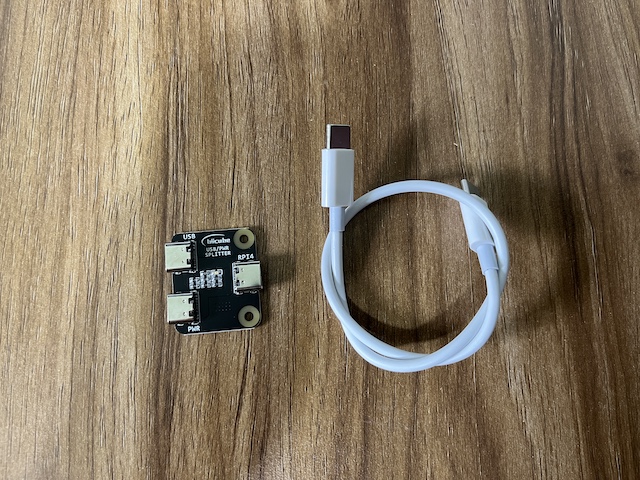

"请注意这里使用USB分电板不是必须的，如果你使用PoE供电不需要使用此模块，如果你需要使用USB供电则需要。通过USB-C线连接树莓派4B的TYPE-C口到分电板的RPI4端口"

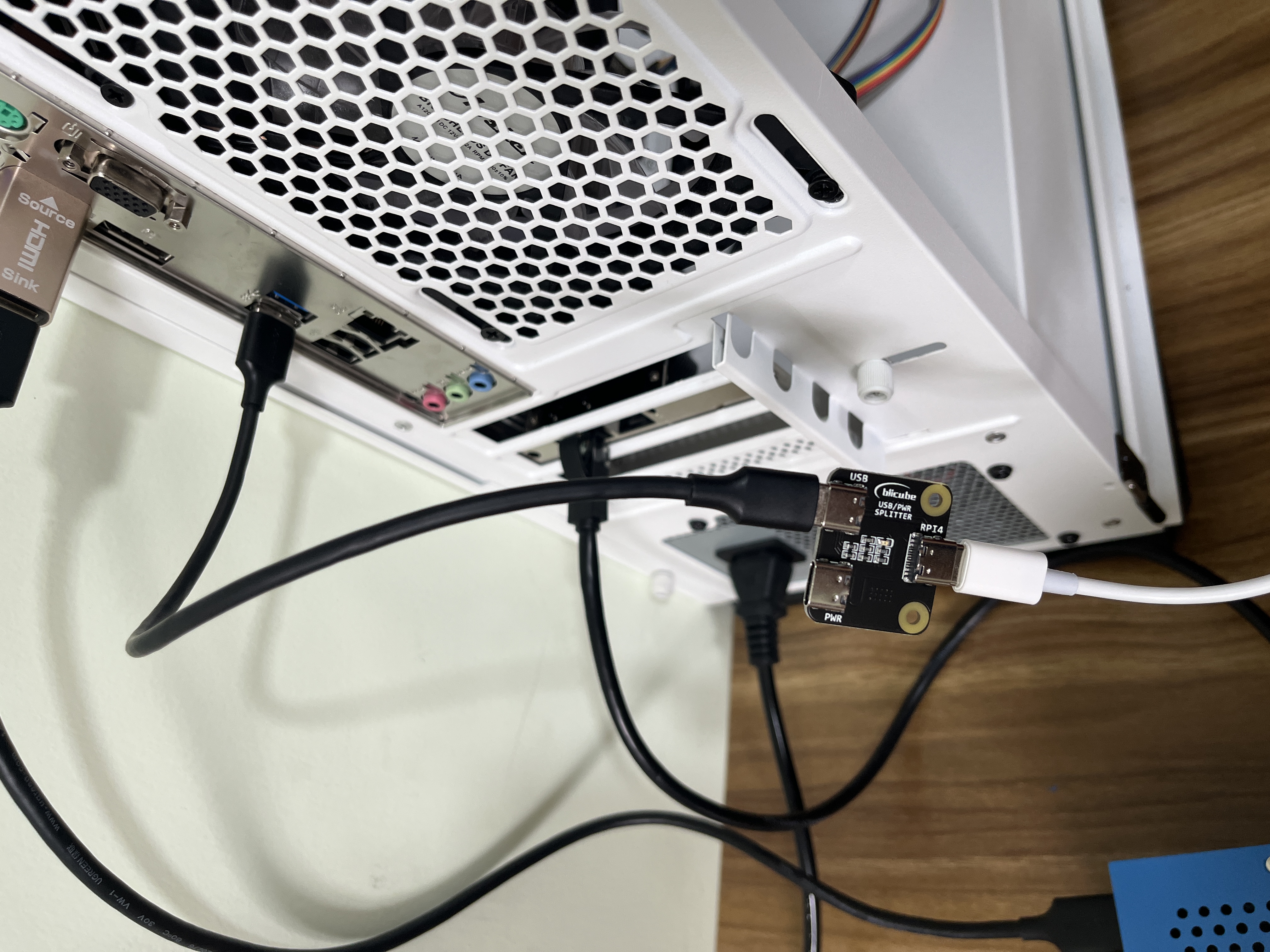

"连接分电板上的USB端口到被控电脑"
"当使用PoE供电时，请注意不需要在使用USB供电设备。当不使用PoE供电时，推荐使用5V/3A的电源适配器到分电板的PWR端口"

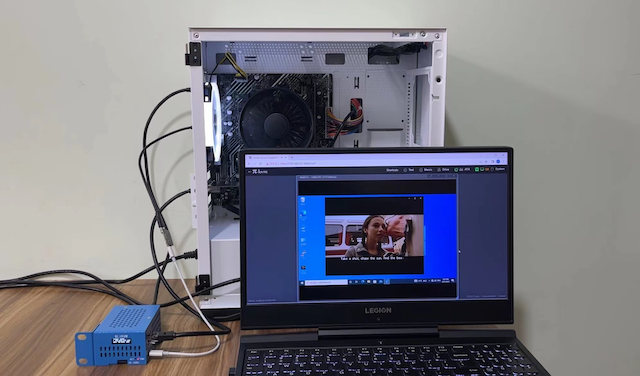

6. 测试

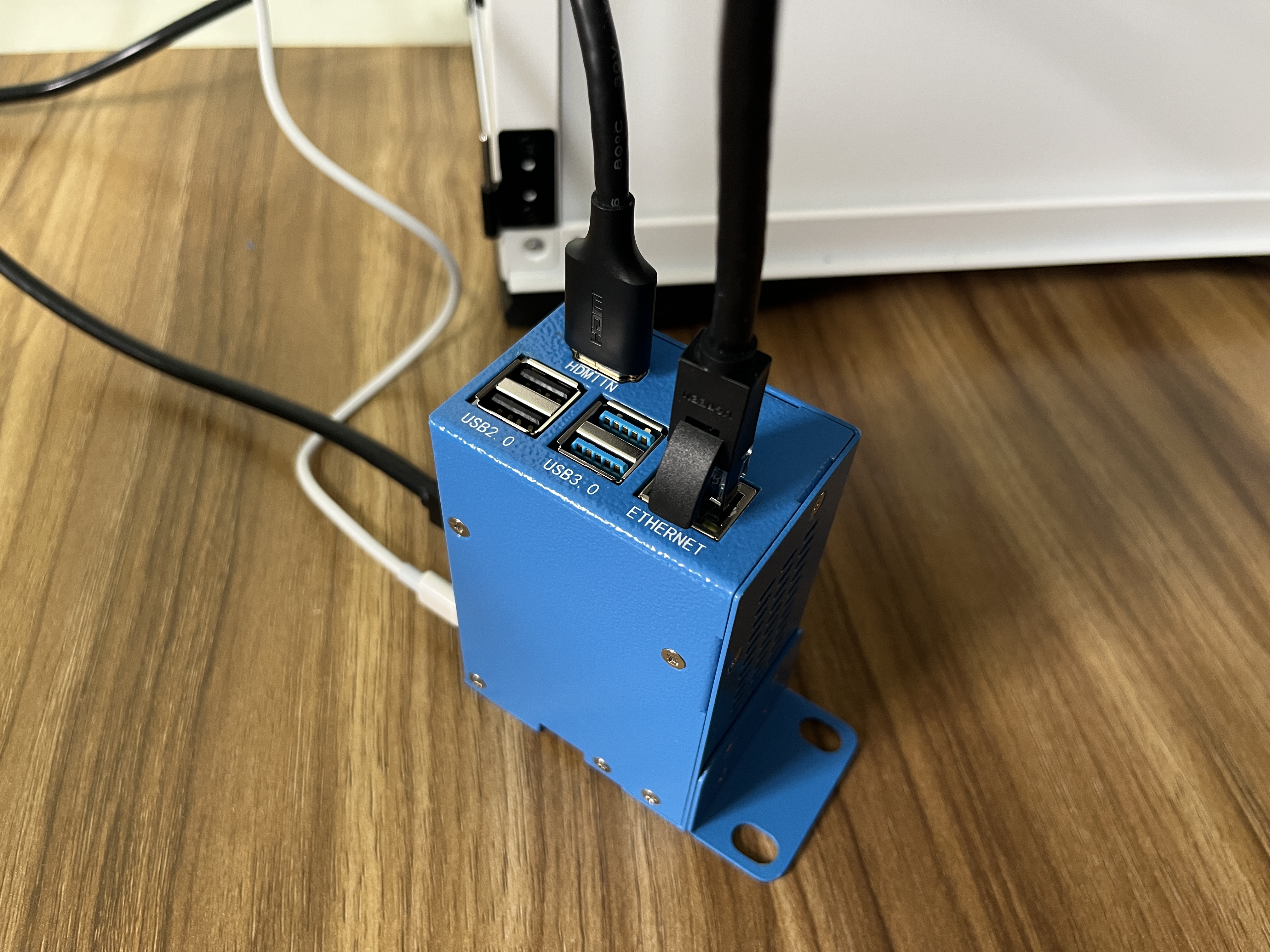

"图中通过PoE供电，Hat通过网线连接到网络中"

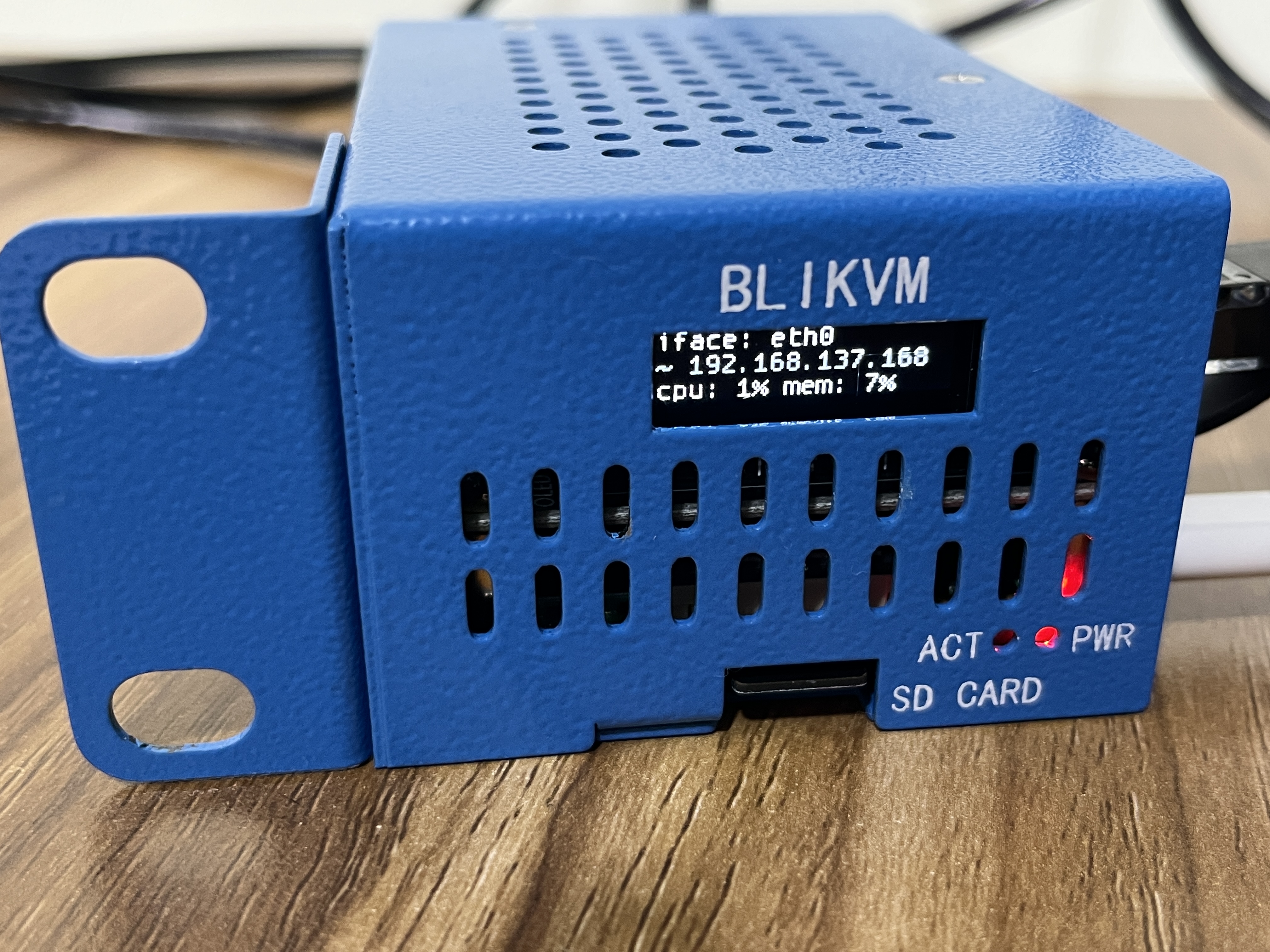

"OLED屏幕将会正常显示设备的工作状态，包括设备的IP地址"
"打开浏览器，输入设备的IP地址，即可打开控制的WEB界面，现在去使用它吧!"
性能参数
"HDMI 输入"
使用Toshiba TC358743为HDMI转换的主芯片，同时支持视频和声音的采集，支持视频最高输入为1080P50Hz.解决了HDMI反向供电问题。
"CN-ATX"
CN-ATX接口通过网线连接ATX模块，用来控制被控电脑的开机、关机、和重启操作。
"显示屏"
配有白色的显示屏，分辨率为128x32，使用芯片为SSD1306。显示屏会显示如温度、IP地址等树莓派的信息。
"PoE"
- 标准: IEEE 802.3af PoE
- 输入电压: 37-57 V DC
- 输出电压: 5 V DC/2.4 A
- 使用PoE模块供电，需要将Hat上的PoE的引脚使用跳线帽短接。
"风扇"
风扇默认使用树莓派上的GPIO12控制。
"RTC时钟"
RTC时钟主芯片为PCF8563，通过I2C和树莓派连接。启用RTC时钟工作的纽扣电池安装位置在HDMI-IN模块的下面。
配件

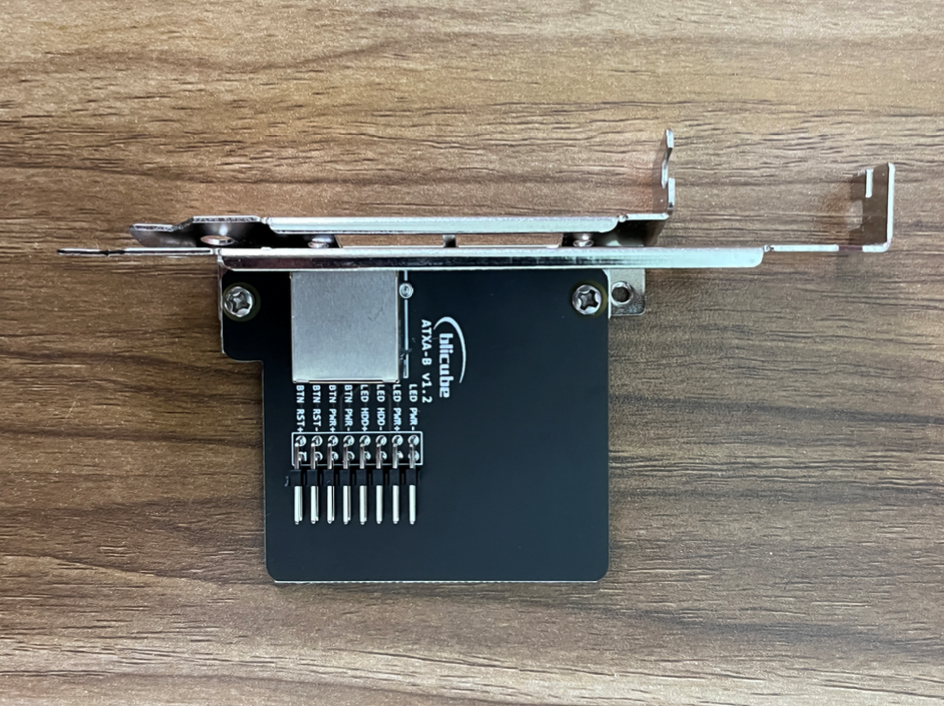

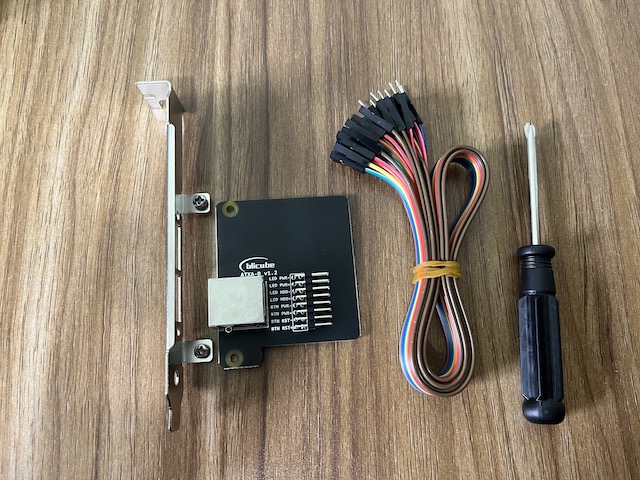

ATX模块
ATX模块通过杜邦线和电脑的主板连接。ATX模块配有全高和半高的PCIe挡板。

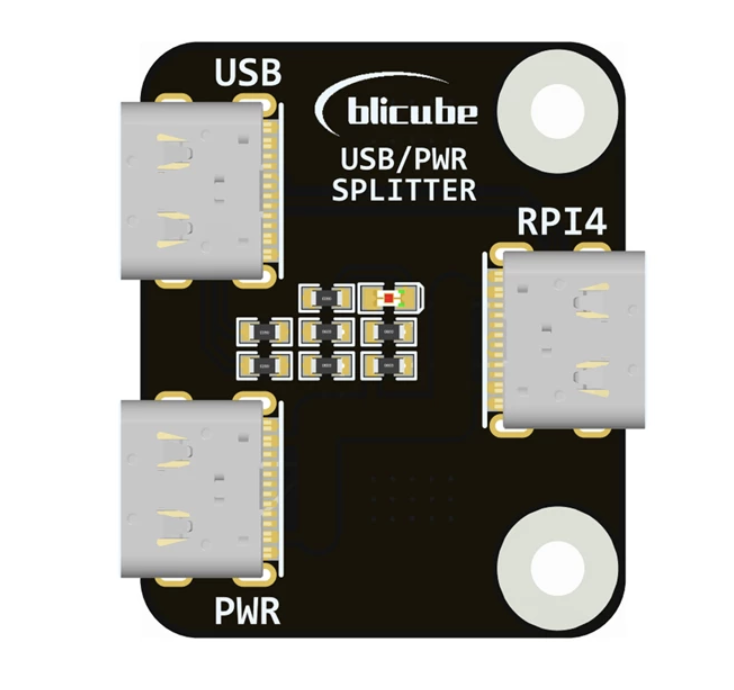

USB/PWR 分电板
- RPI4端口用于连接到树莓派4B.
- USB端口用于连接到被控电脑.
- 当使用PoE供电时，不需要使用分电板.

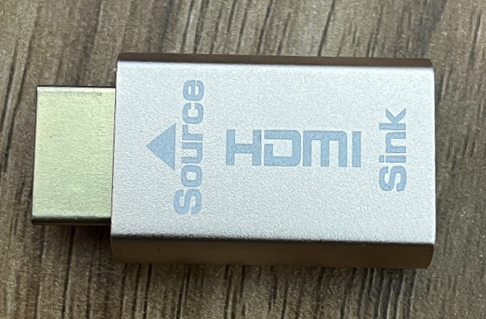

HDMI模拟器
如果被控电脑不能正确输出画面，可以尝试使用此模块来解决。将此模块连接到Hat上后，再通过HDMI线缆连接到被控电脑。

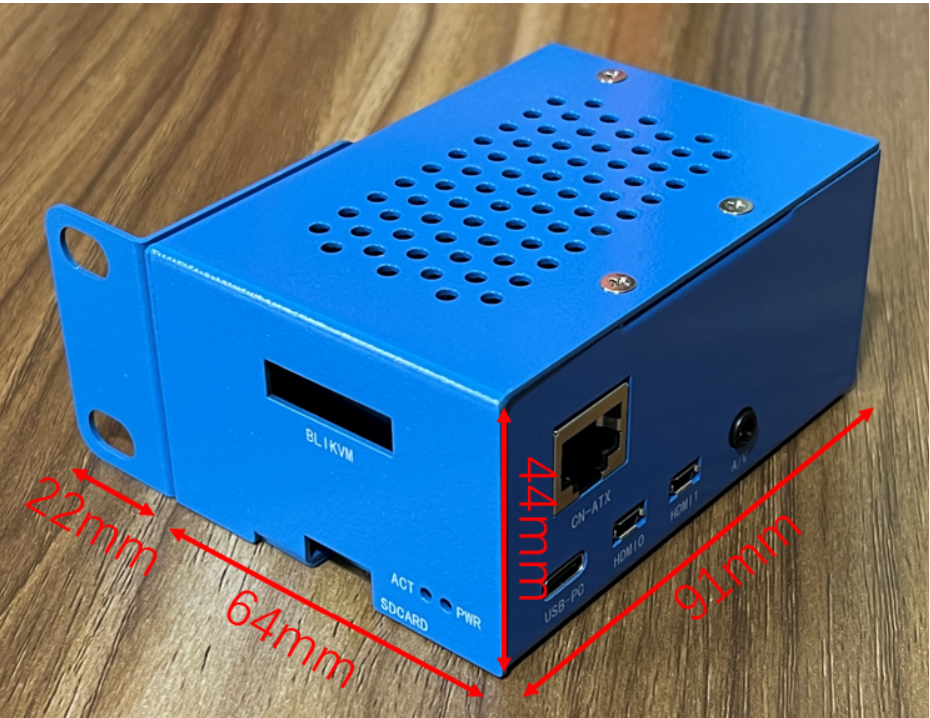

金属外壳
金属外壳可以保护Hat和用于散热.外壳上每个端口有清晰的丝印来表示此端口用途。此外壳可以方便的安装在1U的机架上。
清单

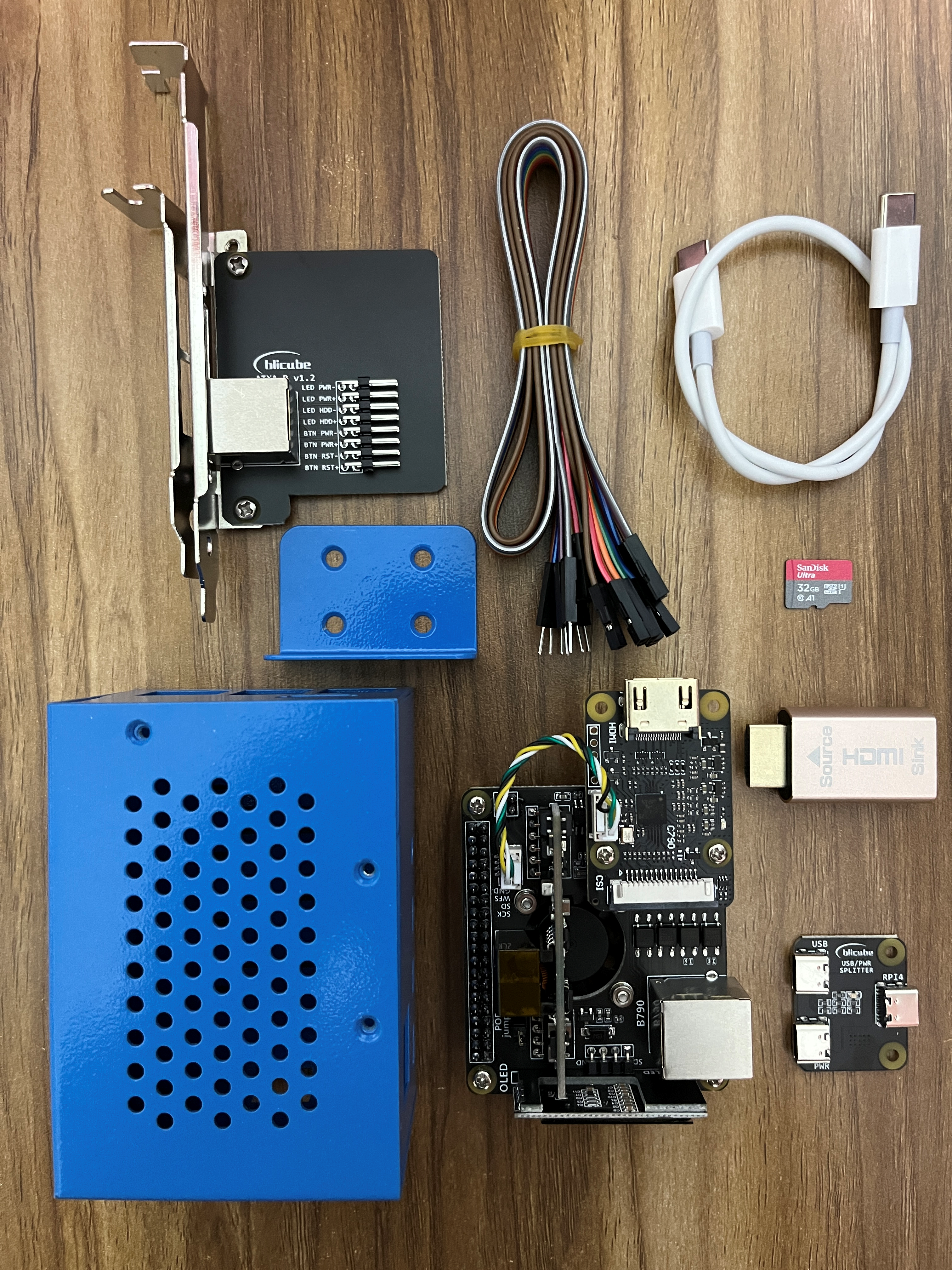

发货清单
| BliKVM Hat 模块 | 1 |
|---|---|
| ATX 模块 | 1 |
| USB/PWR 分电板 | 1 |
| HDMI模拟器 | 1 |
| 金属外壳 | 1 |
| 32G TF 卡 | 1 |
| USB Type-C 转 USB Type-C 线缆 30cm | 1 |
| 杜邦线 8pin 母对母 40cm | 1 |
| 杜邦线 8pin 母对公 40cm | 1 |
| 十字螺丝刀 | 1 |
| 十字扳手套筒 | 1 |
用户需要准备设备的清单
| 树莓派4B | 1 |
|---|---|
| RJ45 网线 | 2 |
| USB Type-A 转 USB Type-C 线缆 | 2 |
| HDMI 线缆 | 1 |
| PoE供电设备 or 5V/3A USB 电源适配器 | 1 |
| CR1220纽扣电池 | 1 |
