重装系统

"Micro-SD卡配置"
  • 最小建议16 Gb以上
  • 推荐使用Class 10
  • 在烧录镜像时，如使用RPi Imager等工具，请不要在烧录之前进行任何预设，否则会导致镜像无法启动。
"为什么软件有BLIKVM和PiKVM两个版本？两个版本有什么区别？我应该选择哪个？我可以用PiKVM官方镜像吗？"
  • BLIKVM项目诞生之初先研发了硬件，软件直接使用了PiKVM。随着项目的不断进行，BLIKVM自研了自己的全新架构的软件版本，也同时为更深度的和自己的硬件配合做好基础；
  • BLIKVM和PiKVM最核心的功能对用户来说是一致的，一些细分功能不太一样，如BLIKVM支持多语言；
  • 需根据您自己使用感受去选择；
  • 可以使用PiKVM官方镜像，但需要您根据硬件的不同做一些适配，主要涉及到的有屏幕、风扇等，因PiKVM官网镜像一直再更新，所以具体适配情况需根据当时您使用具体遇到的情况再看；

下载镜像​

"需要在v4上运行自行安装PiKVM的用户可以参考此说明."

BliKVM 版本和软件镜像兼容性​

"以下 BliKVM 版本使用相同的 BliKVM v1-3 软件镜像："

BliKVM v1 CM4 BliKVM v2 PCIe BliKVM v3 HAT

"BliKVM v4 Allwinner 使用单独的 Allwinner BliKVM 镜像。"

BliKVM v4

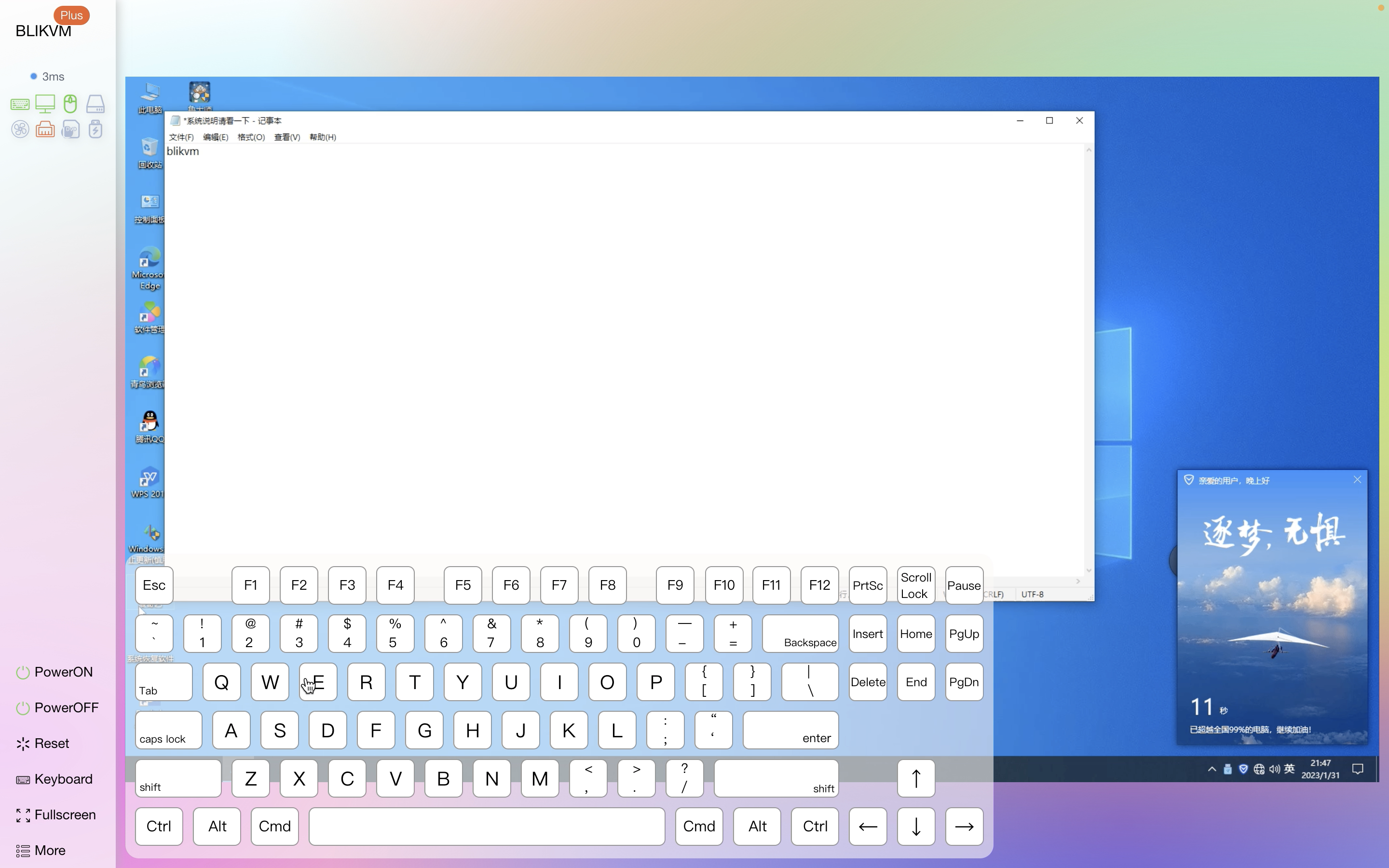

"Web UI"

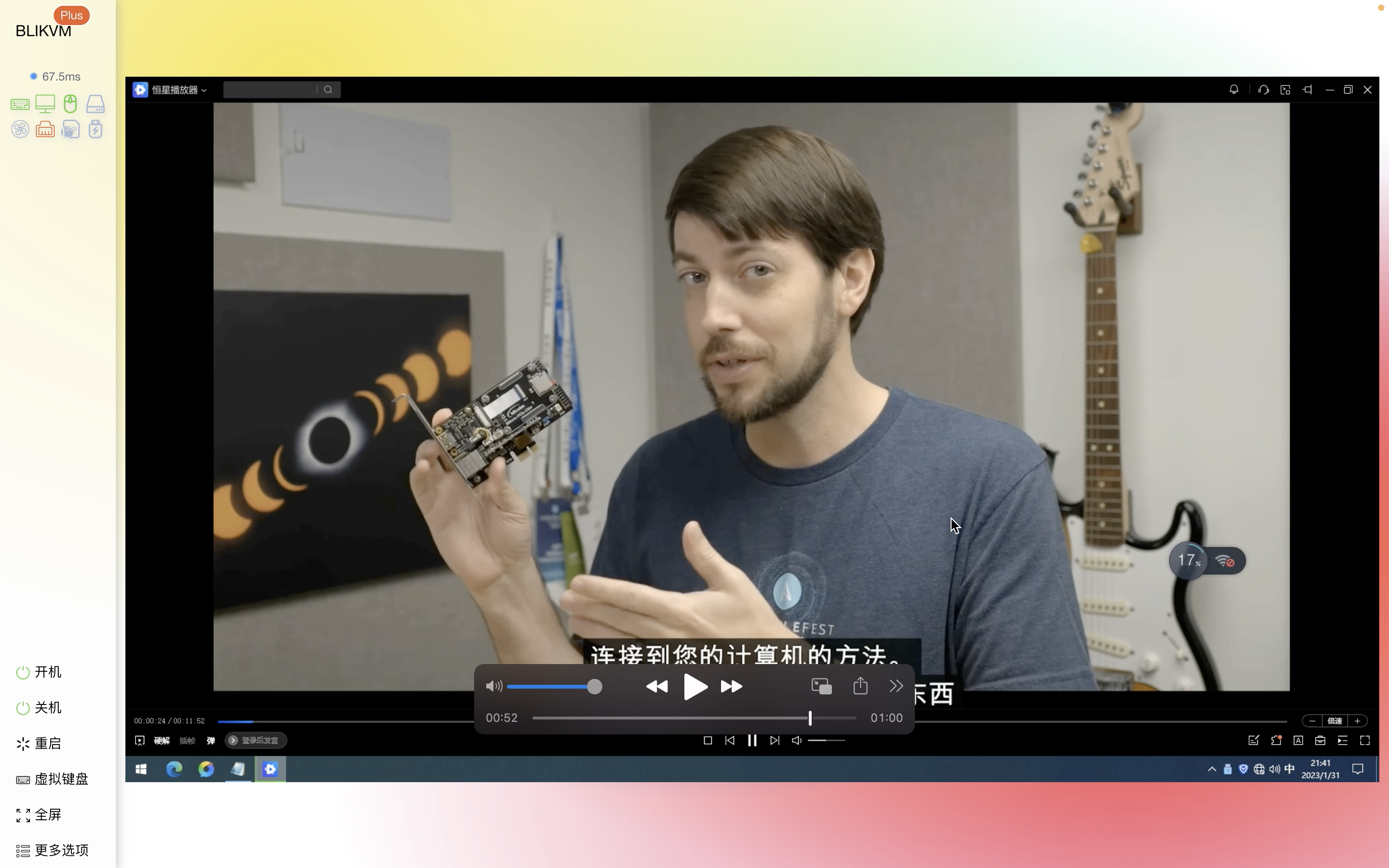

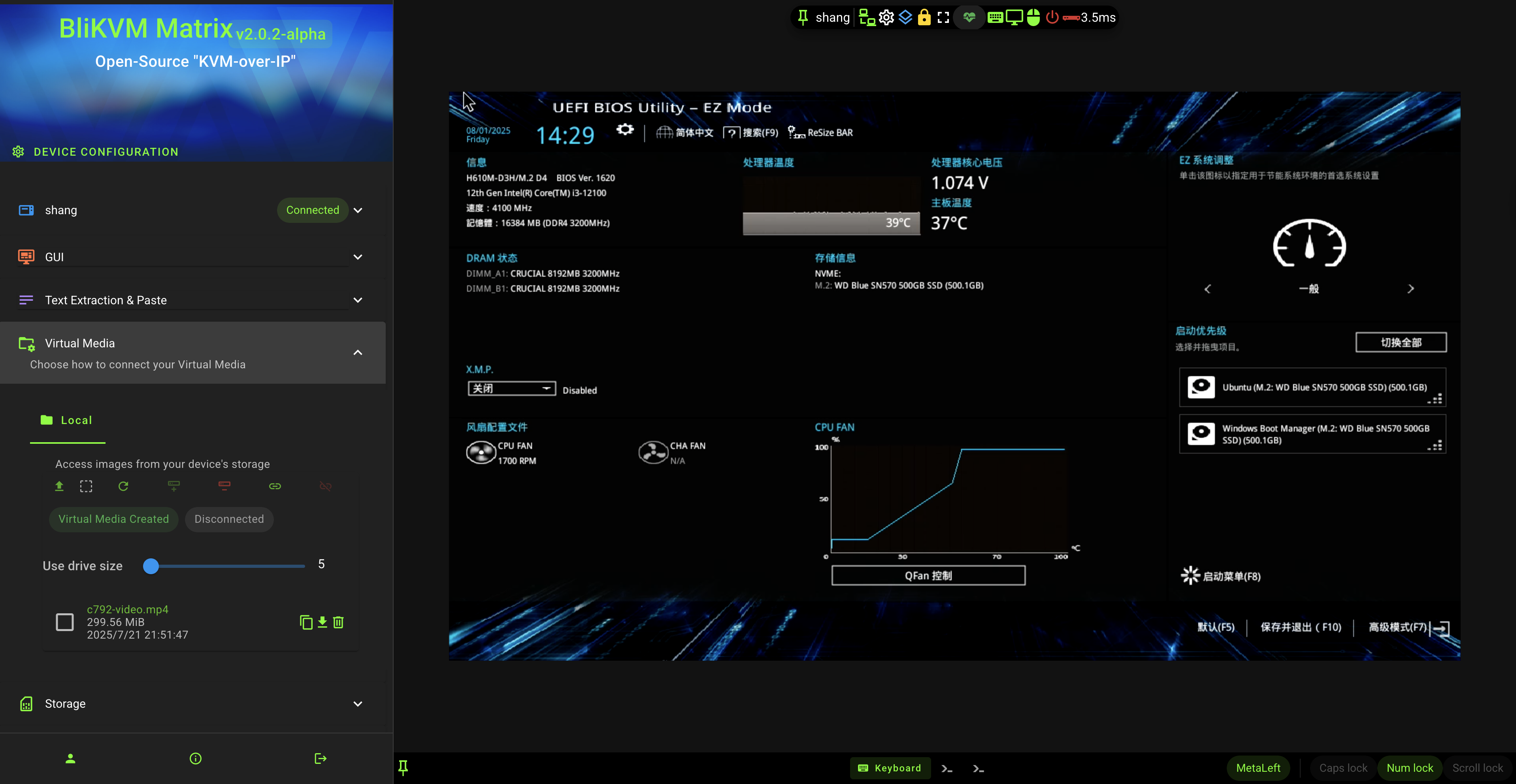

所有支持的版本的 Web UI 都保持一致，便于远程管理。 Image title Image title

基于 PiKVM 的软件​

"基于PiKVM的镜像，树莓派4B和CM4不公用一个镜像，进入链接后可看到以各硬件版本(HAT CM4 PCIe)命名的镜像。"

如果您想使用最新的PiKVM 镜像，请从官方网站下载

PiKVM 下载适用于 BLIKVM V3

Raspberry Pi 4 用于 HDMI-CSI 桥接

安装说明

烧录镜像并首次启动后，请使用 pikvm-update 更新操作系统，然后按照此处描述的说明进行操作： PiKVM 安装后说明

烧录镜像​

提示

忽略格式化SD卡的请求，这一步不是必须的。选择最适合你的方法。 如何在树莓派计算模块4上烧录eMMC

板子链接​

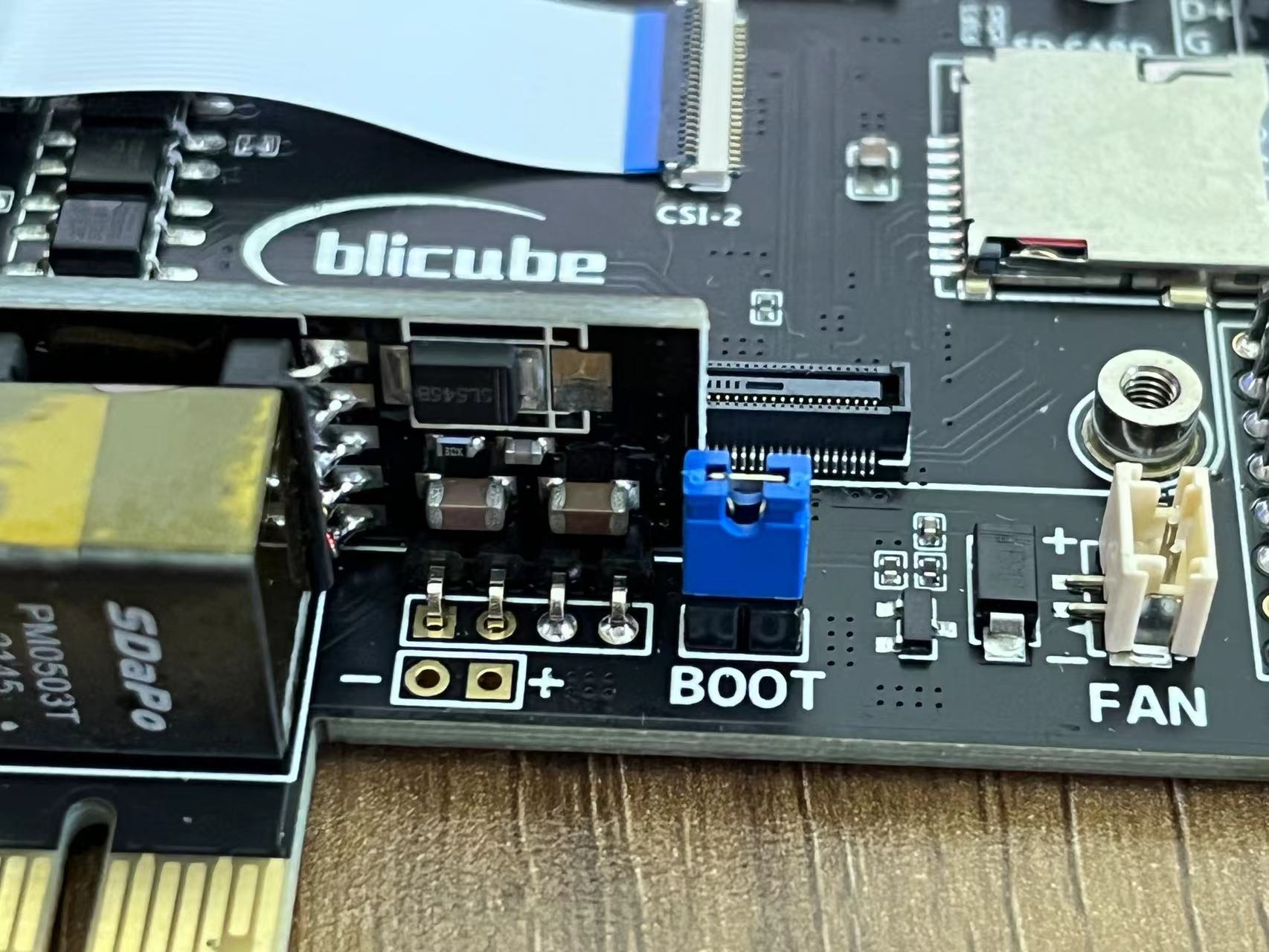

如果您使用带有 eMMC 的 CM4（例如 CM4102016），可以使用 v1 或 v2 板来烧录 eMMC。如果您的 CM4 没有 eMMC，设备可以直接使用 SD 卡启动，无需进一步操作，只需将镜像烧录到 SD 卡即可。 首先，使用跳线帽短接启动引脚（允许您烧录 EMMC 存储）。

"如果您使用的是 BLIKVM CM4 版本"

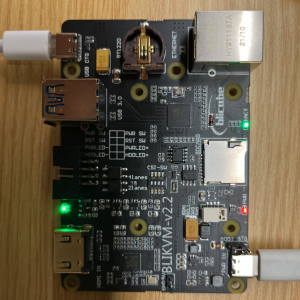

然后将数据线连接到 USB OTG 接口。打开 BLIKVM 电源并观察 ACT 指示灯，绿色指示灯始终亮起。
Image title

"如果您使用的是 BliKVM PCIe 版本"

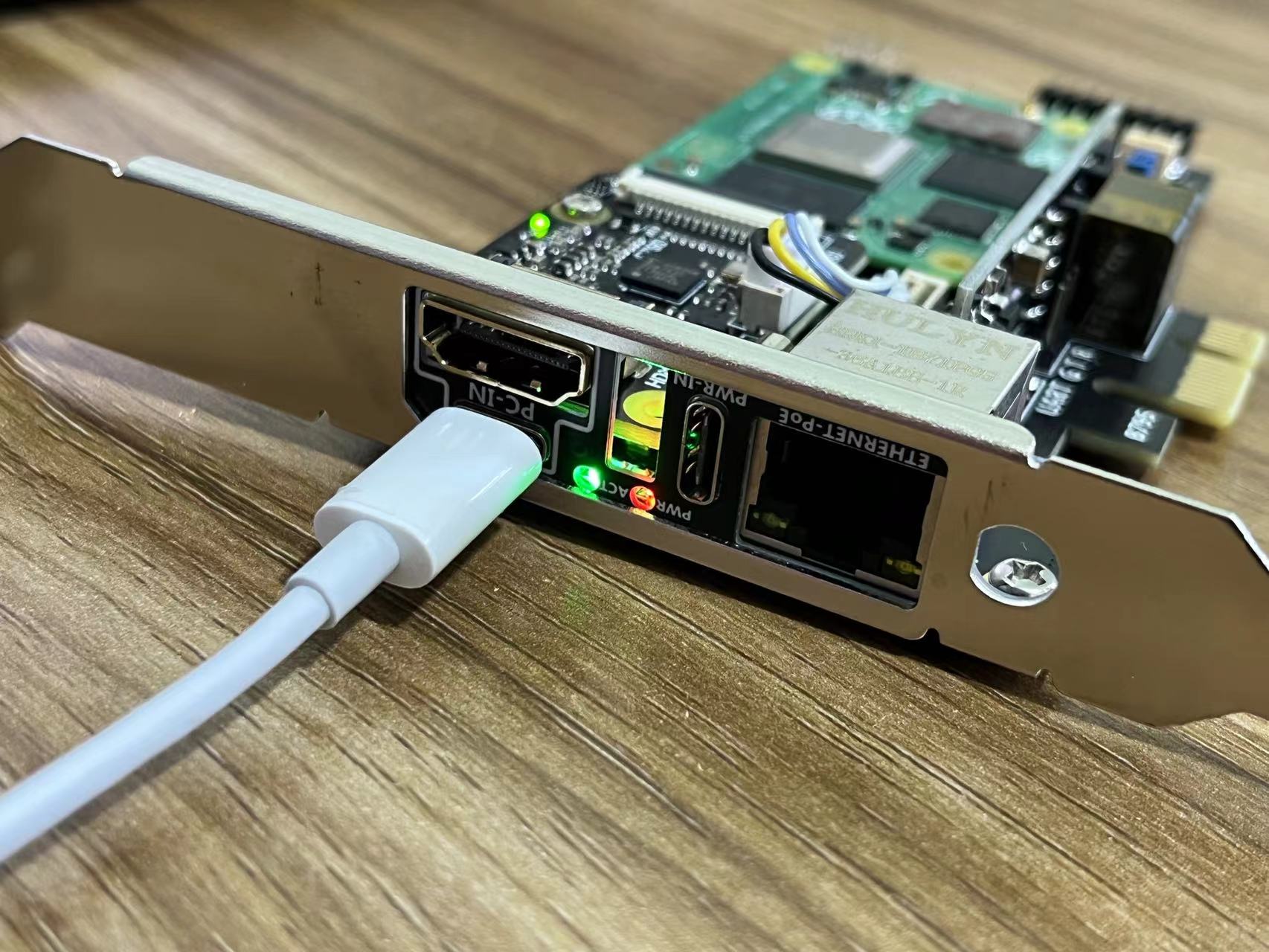

然后将数据线连接到 USB-PC 接口。打开 BLIKVM 电源并观察 ACT 和 PWR 指示灯未亮。 通过 usbboot/rpiboot 初始化 EMMC 后，ACT 和 PWR 指示灯始终亮起。
Image title Image title

"EMMC 知识"

如果您使用的是 Raspberry Pi 计算模块（如 CM3 eMMC 或 CM4 eMMC 版本），可以通过 usbboot 项目初始化 eMMC。请注意，带有 eMMC 的板卡版本无法使用 SD 卡启动镜像。 相反，您需要使用 usbboot 项目将 eMMC 存储模拟为 USB 大容量存储设备（MSD）来烧录镜像。 您可以通过此视频快速学习如何烧录镜像：如何在树莓派计算模块 4 上烧录 eMMC 视频

以Ubuntu系统为参考例子

Linux usbboot​

如果你使用Micro-SD卡，你不需要关心这个。

# sudo apt-get install libusb-1.0-0-dev
# git clone --depth=1 https://github.com/raspberrypi/usbboot
# cd usbboot
# make
# sudo ./rpiboot

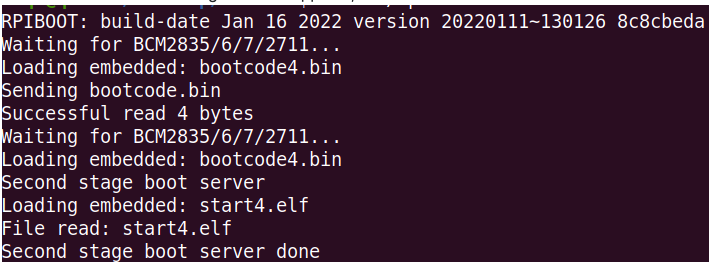

如果出现下图所示的内容，则表示EMMC初始化成功。 Image title

使用 RPi Imager (Linux, MacOS 和 Windows)​

"请注意不要在RPi Imager对镜像进行任何额外设置，否则大概率会导致镜像启动不了或者反复重启问题。"

我们在本示例中使用 "RPi Imager" 应用程序来烧录镜像。

  1. 下载并安装最新版本的 RPi Imager。

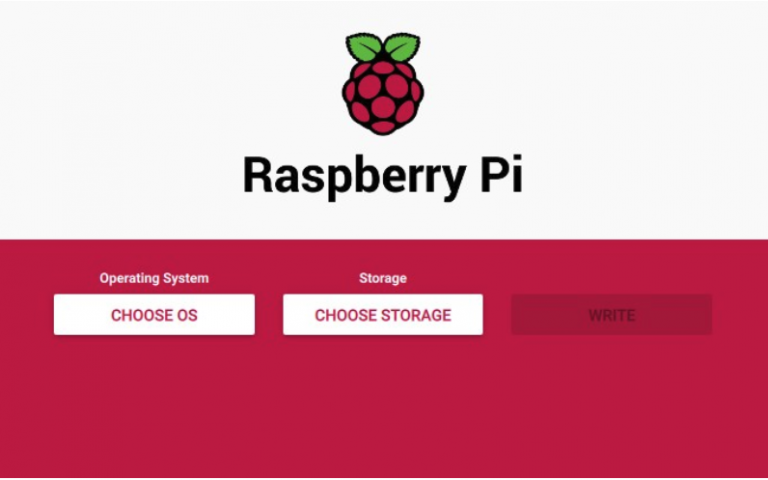

  2. 运行 RPi Imager：
    图片标题

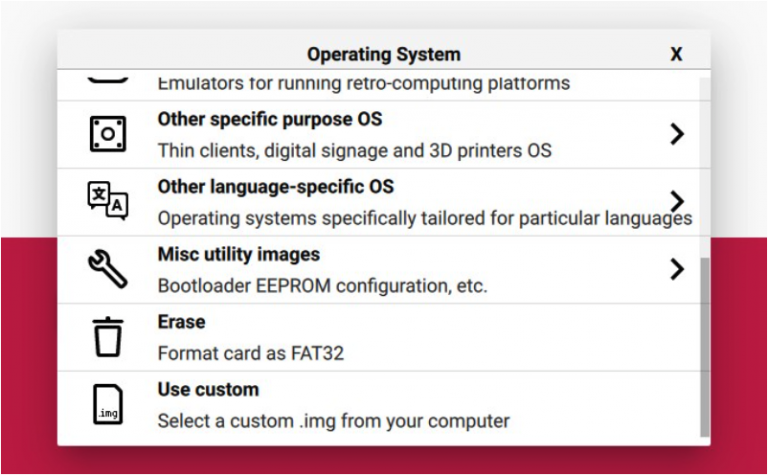

  3. 点击 CHOOSE OS 并选择列表底部的 Use custom 镜像：
    图片标题

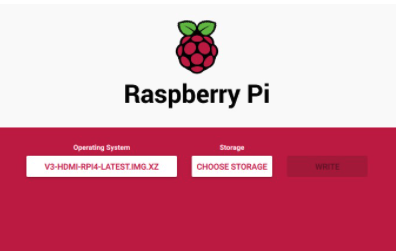

  4. 点击此选项后，选择镜像文件 (.img.xz)，然后点击 CHOOSE STORAGE：
    图片标题

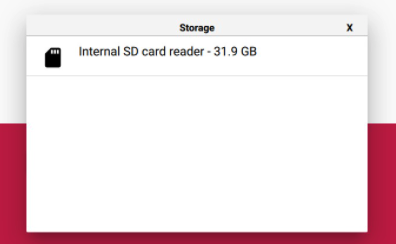

  5. 将存储卡插入读卡器。从列表中选择读卡器（或者是 eMMC 闪存存储，如果您使用的是带有 eMMC 芯片的树莓派计算模块）。请小心并选择正确的设备：

    图片标题

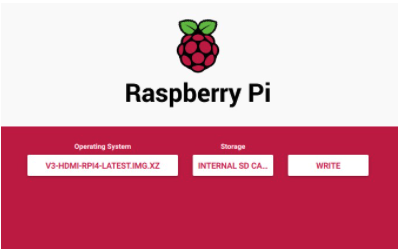

  6. 选择存储卡后，点击 WRITE 按钮。当系统提示您确认操作时，请确认：
    图片标题

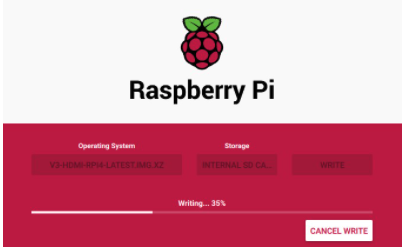

  7. 等待过程完成。可以喝杯咖啡或做些伸展运动 :)
    :::提示 过程可能会长时间停留在 99%，这是正常的，请耐心等待完成。 ::: 图片标题

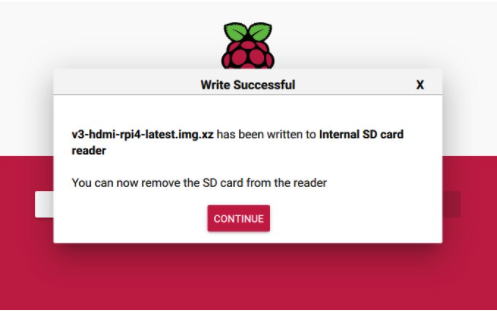

  8. 烧录成功完成后，移除存储卡：

图片标题

提示

如果在烧录或启动时发生错误，请重复此过程。
