BliSwitch v1

4端口KVM切换器

"BliKVM-Switch-V1.0实际使用和测试视频，支持BliKVM和PiKVM"

简介

BliKVM-Switch-V1.0为四通道HDMI+USB切换器，支持机器按键切换，桌面控制器切换，KVM远程切换，3种切换模式。切换器本身最高支持4K@60HZ的输入，即插即用，免驱动。
BliKVM-Switch-V1.0使用和XH-HK4401相同的硬件方案,AG7210 HDMI切换芯片最高支持到4K@60Hz，CH444G USB切换芯片支持USB2.0。不同的是BliKVM-Switch-V1.0配备有KVM USB cable,可以通过KVM USB cable连接BliKVM-Switch-V1.0,实现对KVM端口的选择。 BliSwitch v1可以独立工作，如果需要远程通过IP通知切换，它需要搭配BliKVM或者其它KVM。BliKVM-Switch-V1.0适配BliKVM和PiKVM。

"注意事项"

switch可以直接从输入电脑的USB取电，即一般不需要给switch供电，即可正常工作；
若被控电脑的USB供电无法使switch工作，可以对switch进行单独供电使用；
switch套装只提供了USB电源线，并没有提供电源适配器，需要客户自行配置电源适配器（5V）；
桌面控制器可以通过USB电缆控制切换，对于不使用KVM的客户，当您在设备旁边时，这是除使用switch设备上按钮切换之外的另一种切换方式；
HDMI输入最高支持4096x2160/60Hz；
4K 60Hz的HDMI输入, 功率大概是200mW;

接口示意图

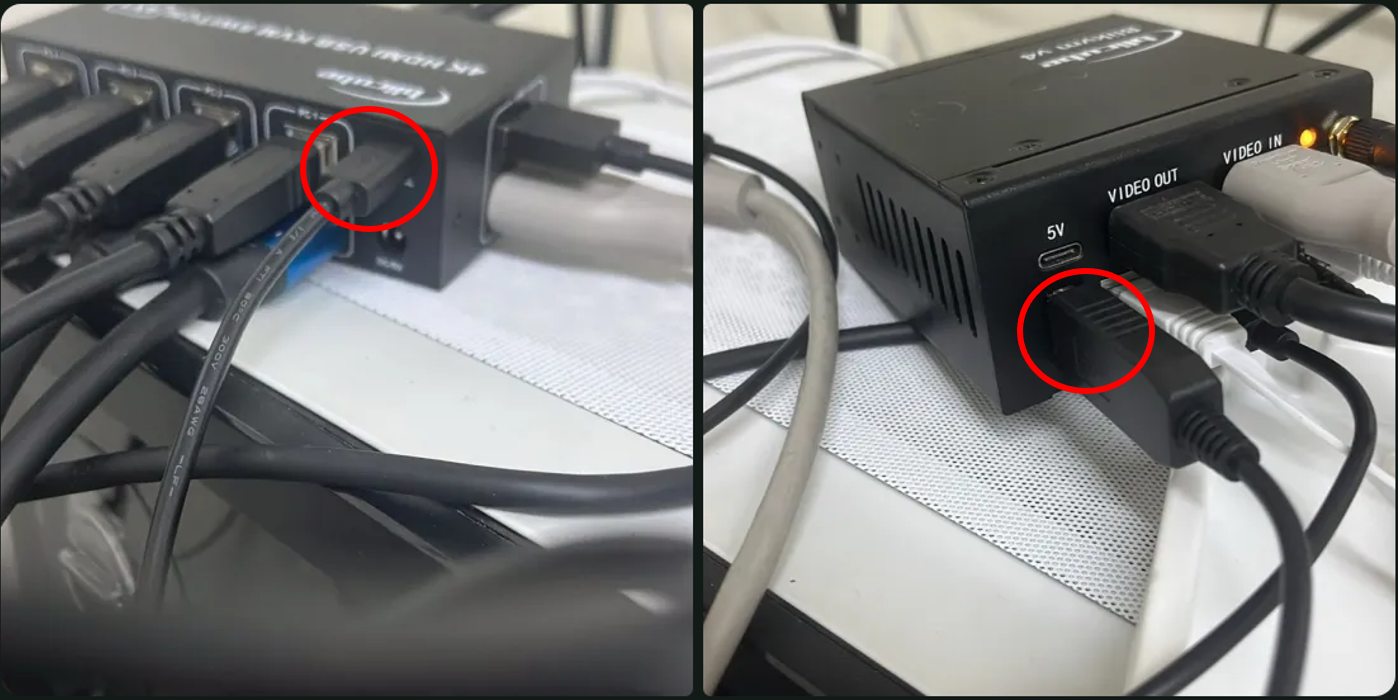

"这里需要两根USB线，连接switch和kvm硬件，一根用于传输控制切换通道信息，一根用于传输鼠标键盘数据，具体连接可以参考面说明。"

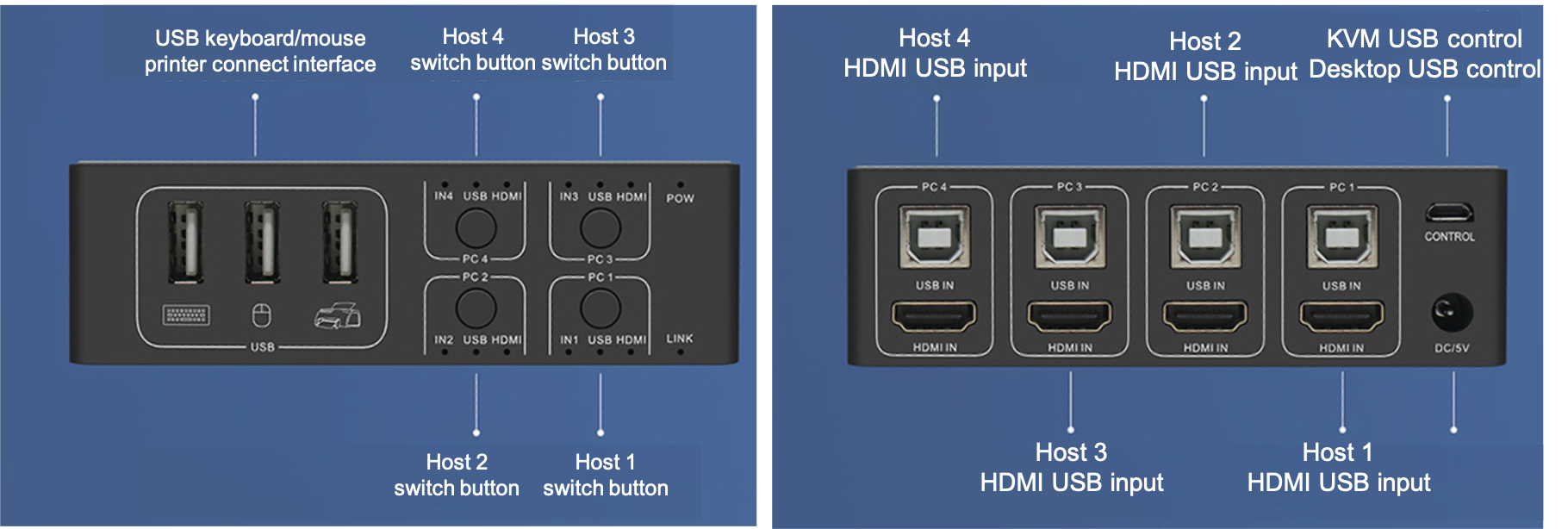

"正面和反面接口示意图，右侧图中的control接口即为远程控制接口, 一头为USB-A，另一头为micro usb并且标签带有kvm字样的线，为控制线，其中micro usb口与switch的control接口连接，USB-A接口与KVM的USB口连接。"

en1

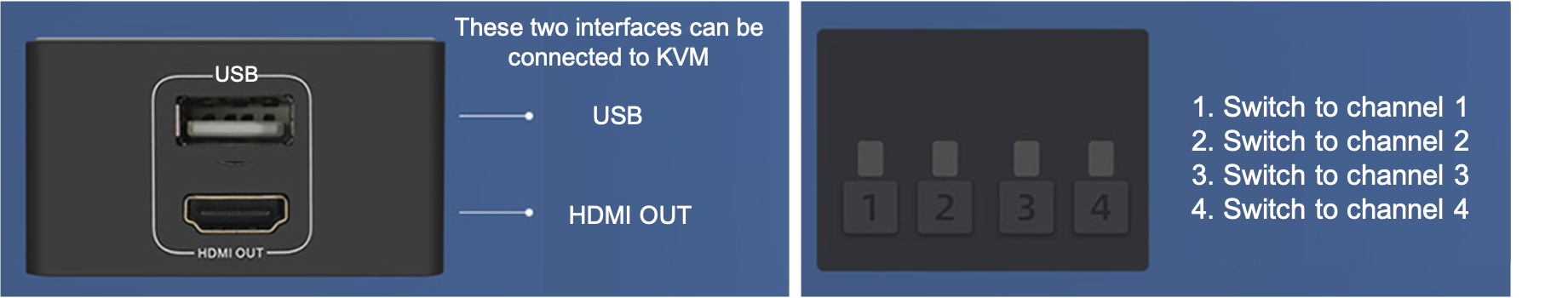

"侧面接口示意图"

en2

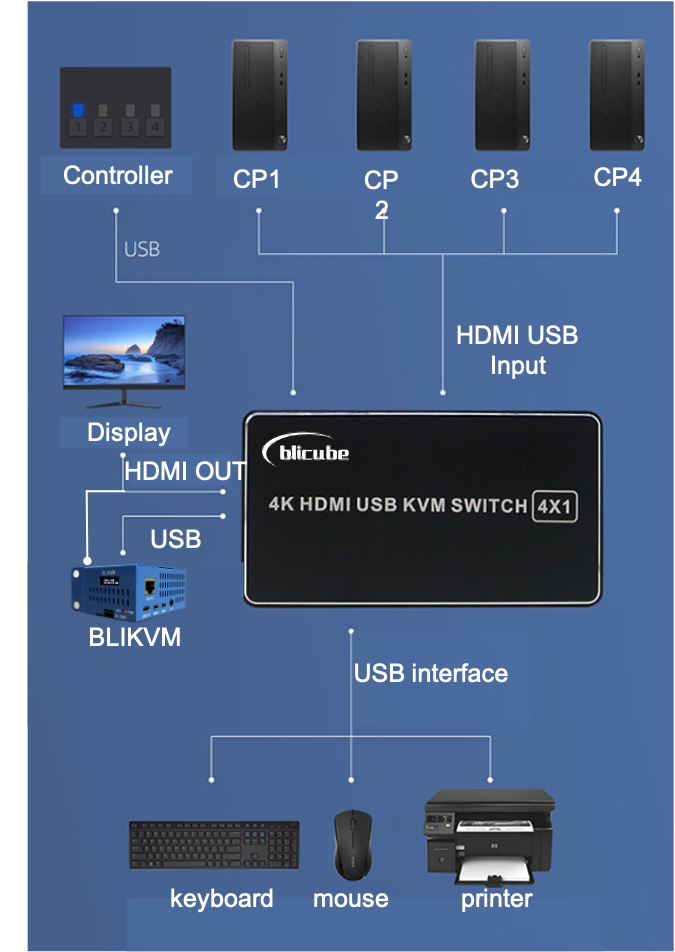

"设备连接示意图"

en3

软件配置

"如果你使用的是BliKVM软件，在1.5.3版本后,在BliKVM启动前先把switch通电并接好线，然后通过web界面进行使能和配置即可。"

如果插入了多个USB设备，需要用命令ls /dev/ttyUSB*判断出switch的设备名称, 然后在web界面进行配置。

"若您使用的PiKVM软件，请按照下面的说明进行配置"

通过SSH登陆PiKVM，用户名和密码均为root;
终端使用rw命令将系统改为可读写系统;

编辑/etc/kvmd/override.yaml此文件，使改文件包含下面的内容，即在原有内容后追加.

kvmd:
    gpio:
        drivers:
            hk:
                type: xh_hk4401
                device: /dev/ttyUSB0
        scheme:
            ch0_led:
                driver: hk
                pin: 0
                mode: input
            ch1_led:
                driver: hk
                pin: 1
                mode: input
            ch2_led:
                driver: hk
                pin: 2
                mode: input
            ch3_led:
                driver: hk
                pin: 3
                mode: input
            ch0_button:
                driver: hk
                pin: 0
                mode: output
                switch: false
            ch1_button:
                driver: hk
                pin: 1
                mode: output
                switch: false
            ch2_button:
                driver: hk
                pin: 2
                mode: output
                switch: false
            ch3_button:
                driver: hk
                pin: 3
                mode: output
                switch: false
        view:
            table:
                - ["#Input 1", ch0_led, ch0_button]
                - ["#Input 2", ch1_led, ch1_button]
                - ["#Input 3", ch2_led, ch2_button]
                - ["#Input 4", ch3_led, ch3_button]

终端使用ro命令将系统重新设置为只读系统；
终端使用systemctl restart kvmd重启服务。

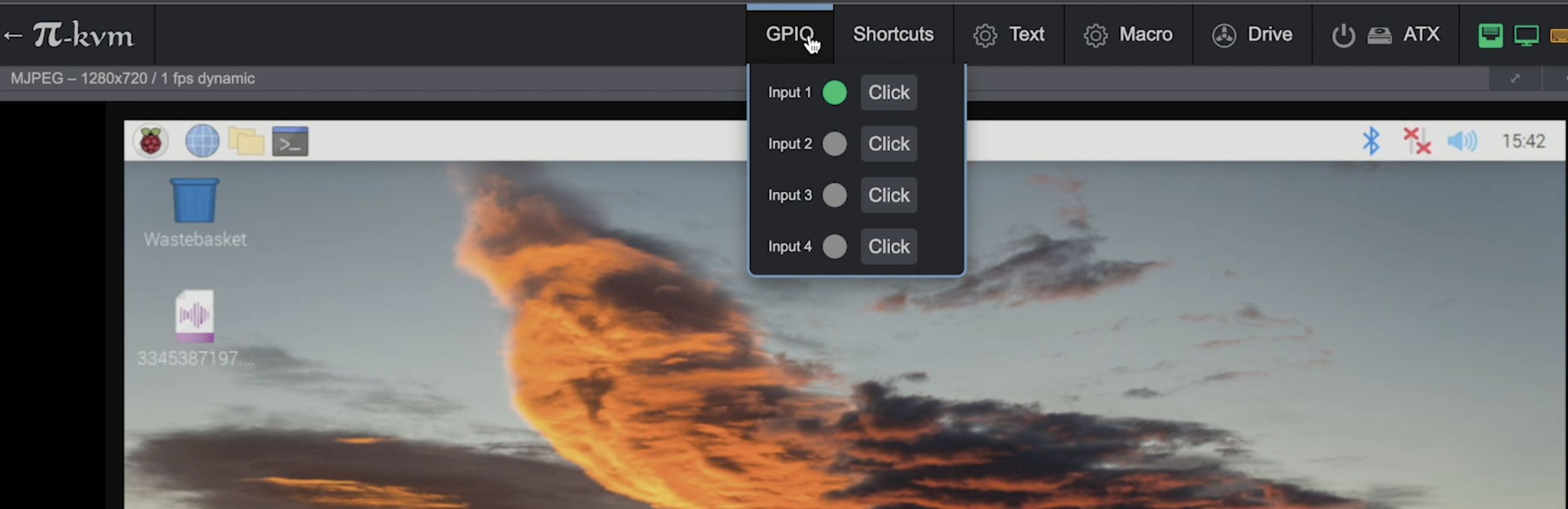

进入PiKVM web界面，并单击“GPIO”菜单。您应该看到4个输入，其中一个输入有一个绿色圆圈，表示当前已选中。单击其他输入以更改选定的主机。

" 上述配置基于2022 pikvm图像。如果您使用的是最新的pikvm映像或最新的软件版本，请编辑文件/etc/kvmd/override.yaml并添加行：protocol:2，例子如下:"

kvmd:
gpio:
    drivers:
        hk:
            type: xh_hk4401
            protocol: 2
            device: /dev/ttyUSB0
    scheme:
        ch0_led:
        driver: hk
        ...

控制协议

"若您希望将blicube的switch用在其它平台上，请参考下面的协议"

通信波特率为19200
切换到1通道发送给switch的消息为SW1\r\nG01gA
切换到2通道发送给switch的消息为SW2\r\nG02gA
切换到3通道发送给switch的消息为SW3\r\nG03gA
切换到4通道发送给switch的消息为SW4\r\nG04gA
switch返回当前所在通道消息为:G01gA,G02gA,G03gA,G04gA

发货清单

产品	数量	备注｜
KVM Switch切换器（4通道)	1	110mm * 60mm * 33mm
USB桌面控制器	1
USB数据线	4	长度: 1.2m
HDMI（标准接头）线	4	长度: 1.5m
USB电源线	1	长度: 0.8m
KVM USB线	1	长度: 1.5m
USB桌面控制线	1	长度: 1m
