C792 HDMI转CSI模块

介绍​

C792 是一款带有 HDMI 回环输出并支持 I2S 音频输出的 HDMI 转 MIPI CSI-2 转换模块。

HDMI 输入最高支持 4K 60Hz，HDMI 回环（loop-out）会同步输出与 HDMI 输入相同的内容。

CSI-2 输出最高支持 1080p 60Hz（当输入为 4K 时，会自动降尺度至 1080p，并保持刷新率）。

使用说明​

该模块硬件架构由 GSV2001 与 TC358743 组成：GSV2001 用于实现 HDMI 分配（分配一路做回环显示，一路送 TC358743 做处理），TC358743 负责 HDMI 到 CSI-2 的转换。

  • 为确保稳定运行，强烈建议通过 5V 供电口为模块单独供电。
  • 当 "HDMI loop-out" 接上显示器时，HDMI 源设备会检测到该显示器；当未接显示器时，源设备会检测到由 TC358743 模拟的显示器（EDID）。
  • 15 针 CSI-2 接口为 2 线道，适用于树莓派 Zero/3B/4B，最高支持 1080p@50；22 针 CSI-2 接口为 4 线道，适用于树莓派 CM4/CM5/5B，最高支持 1080p@60。

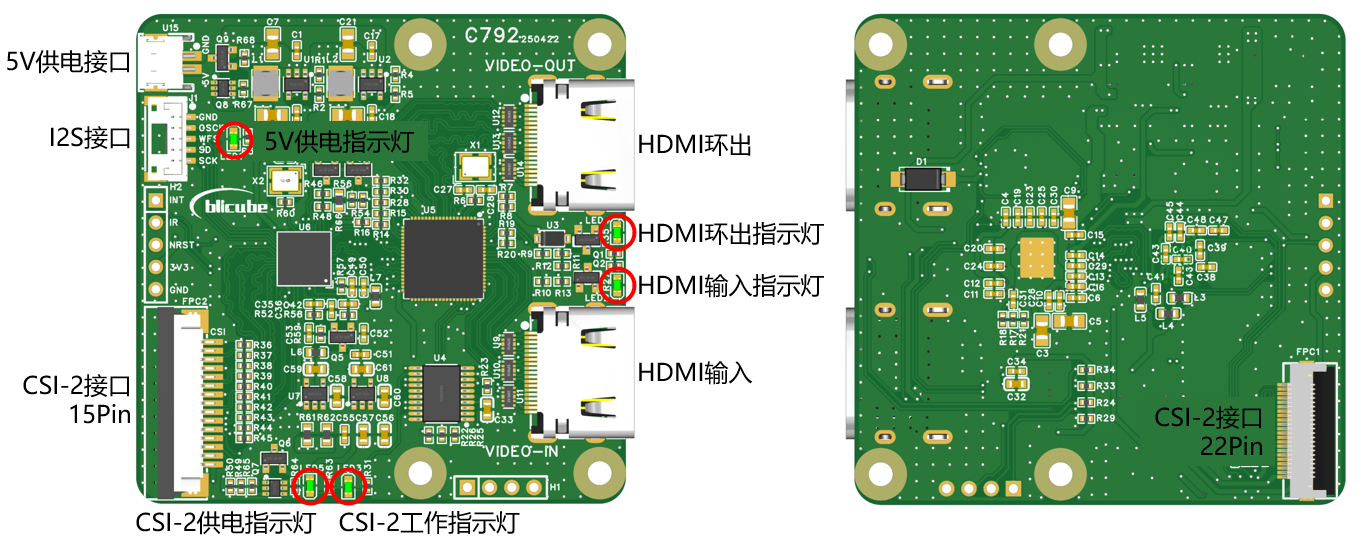

image-20250518114409487

软件使用可直接参考 C790 的软件示例。

尺寸​

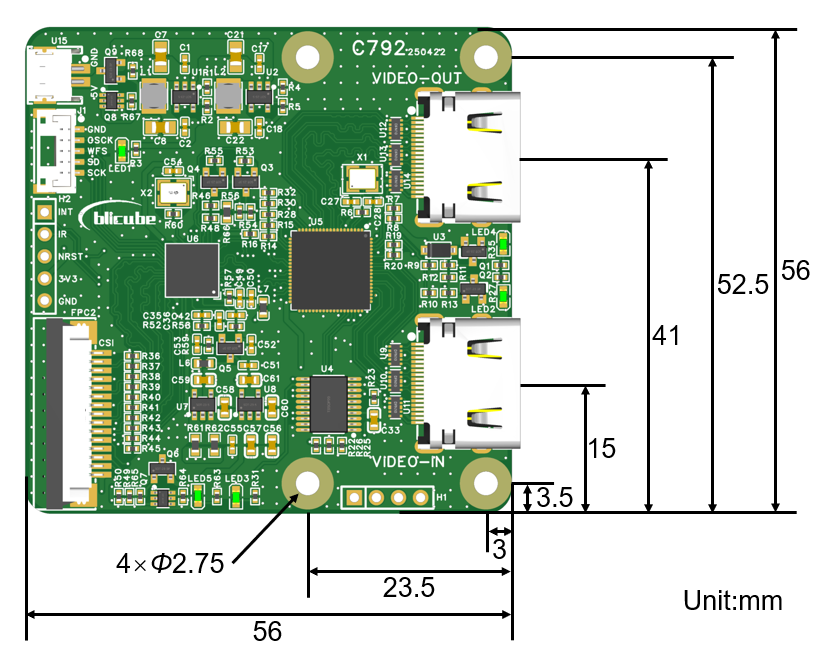

image-20250518114311398

发货清单​

C792 模块 ×1

5V 供电线 ×1

FPC 15 针 15cm ×1

FPC 22 针 15cm ×1

I2S 线 ×1
