ATX 控制板

为了管理计算机的电源，您需要在机箱内安装一个 ATX 控制板，并将其连接到主板（以通过 ATX 开关实现 KVM 对电源的开/关控制）。有一根母对母的电缆从主板连接到 ATX 控制板，还有一根公对母的电缆从 ATX 控制板连接到前面板（以保持机箱上的电源开/关按钮功能正常）。ATX 控制板上的接口有两个端口（TO CASE, TO MB），这两个端口功能相同，可以互换使用。

!!! warning "ATX 兼容性" 笔记本电脑不兼容 ATX，因为它们缺少所需的 ATX 引脚。此方法仅适用于台式电脑和服务器。

详细说明

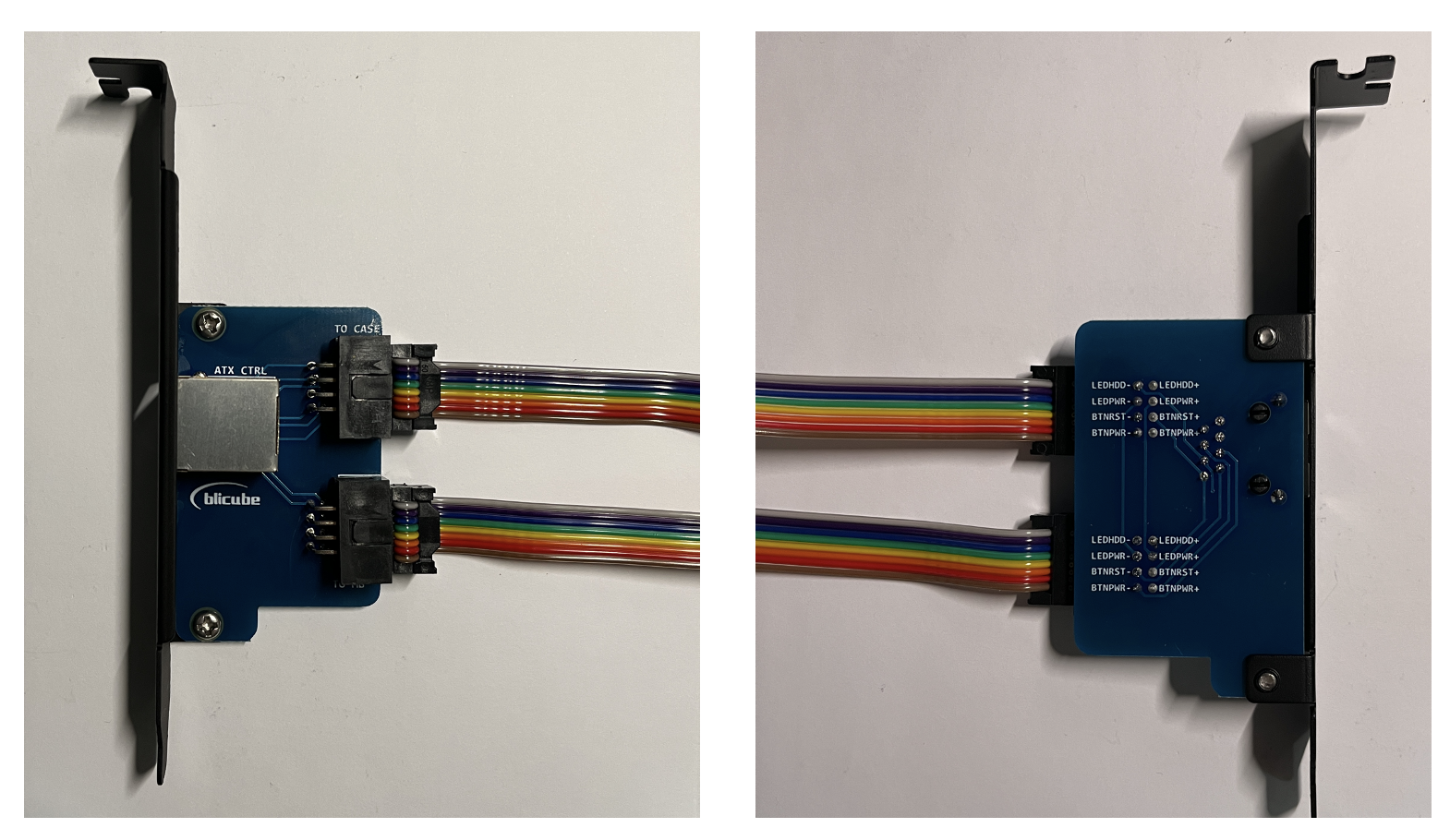

1. 将两根电缆连接到 ATX 控制板。为了将 ATX 控制板固定在机箱内，您可以选择将其安装在连接到 PCIe 插槽的支架上。 ??? example

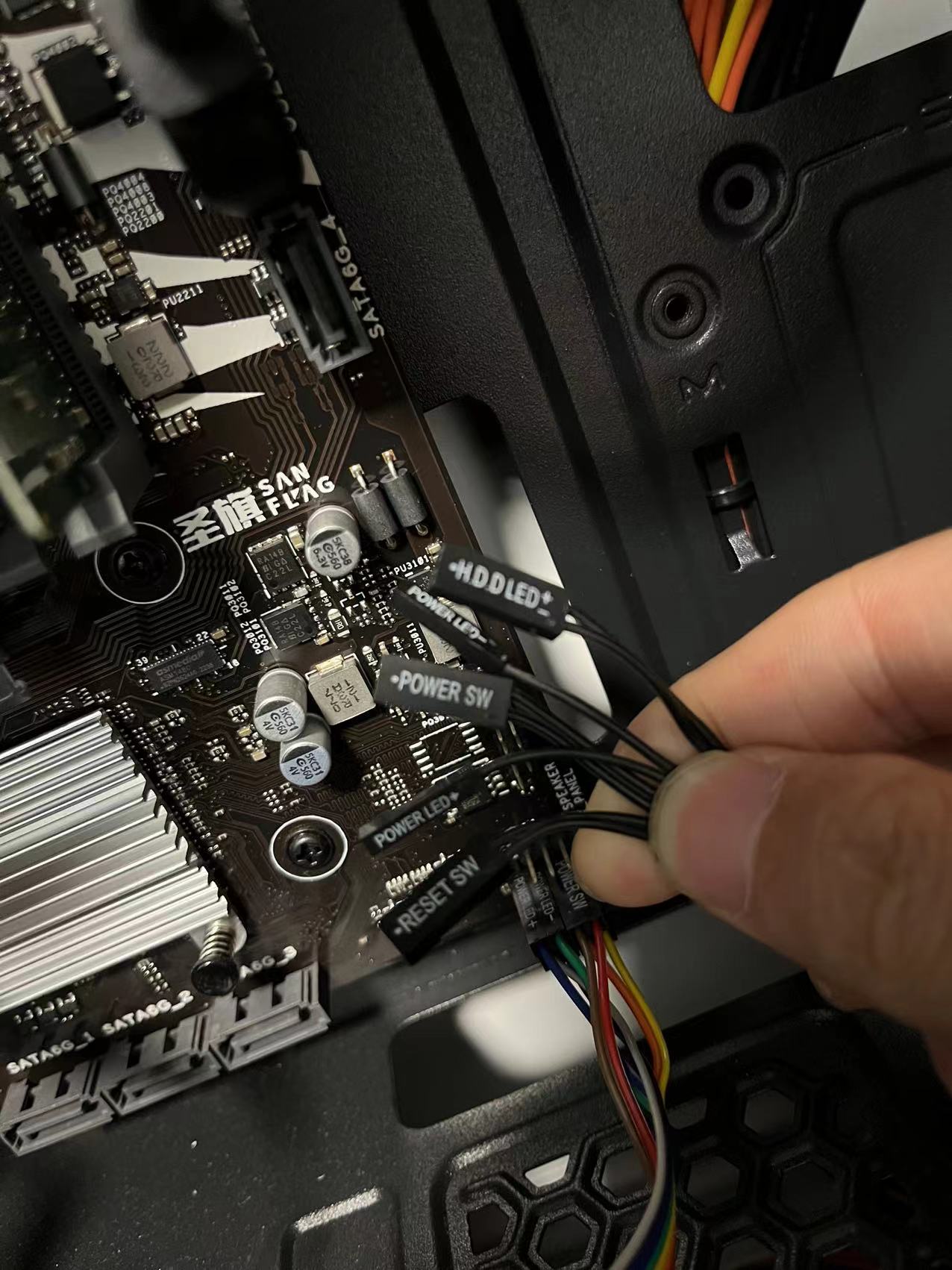

2. 找到主板上负责连接前面板按钮和 LED 的引脚并断开它们。通常，主板上的电缆和连接器都有标签。如果不确定，可以参考主板的文档。 ??? example

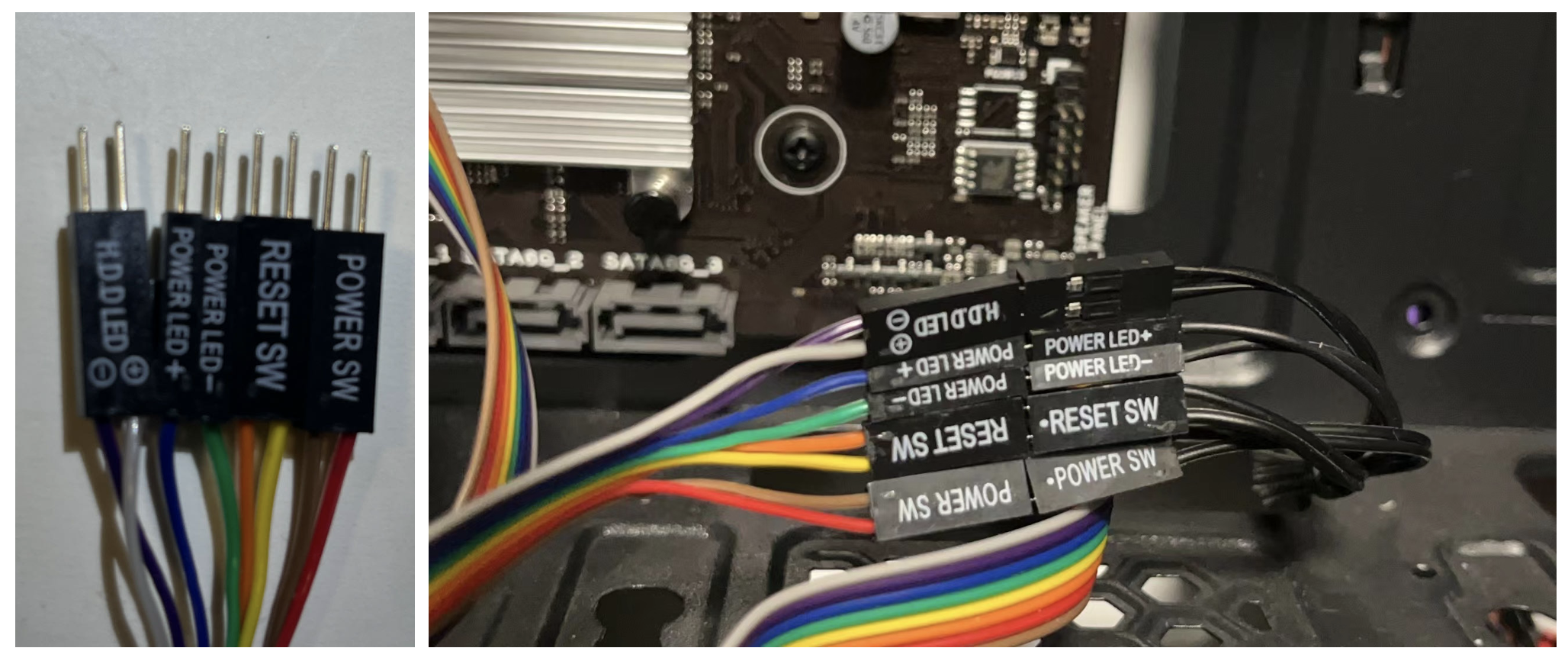

3. 将前面板的杜邦公头连接器连接到 ATX 电缆上的杜邦母头连接器，按照引脚定义并注意标签和极性（+ 或 -）。 ??? example

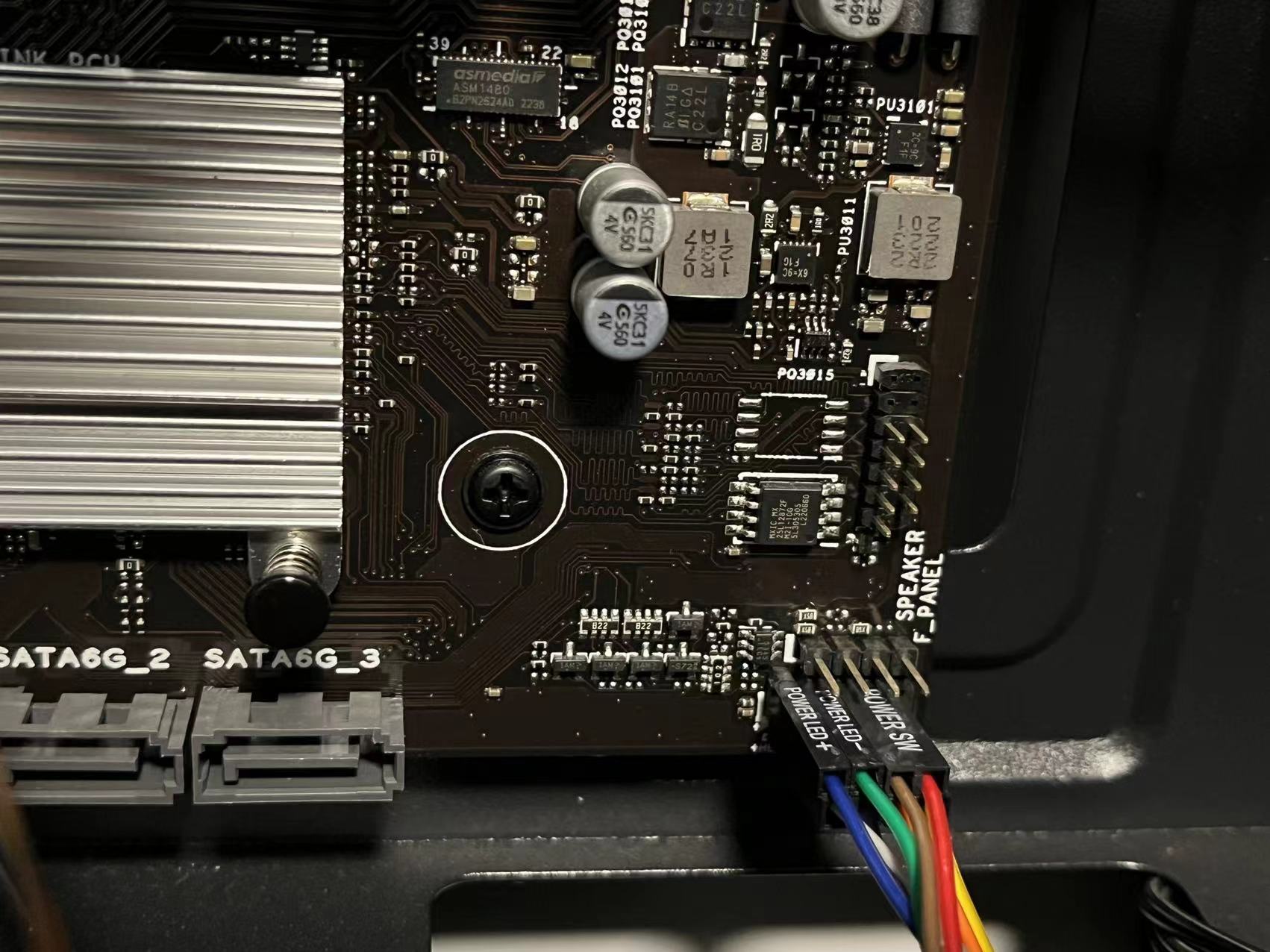

4. 使用相同的方法，将 ATX 板上的母头引脚连接到主板上的对应连接器。请参考主板文档以确定主板上的引脚与 ATX 控制板上的引脚如何对应。有时，这些信息会直接印在主板上。 ??? example

5. 将 ATX 板安装到机箱的 PCI 插槽中，并用螺丝固定，或者根据您的喜好使用其他安装方法。 ??? example

6. 整理电缆并根据需要固定。确保电缆不会接触到机箱内的任何风扇。使用以太网电缆将 ATX 板连接到 BliKVM 的 ATX 接口。至此，ATX 控制板的硬件连接已完成。
