BLICUBE / C778

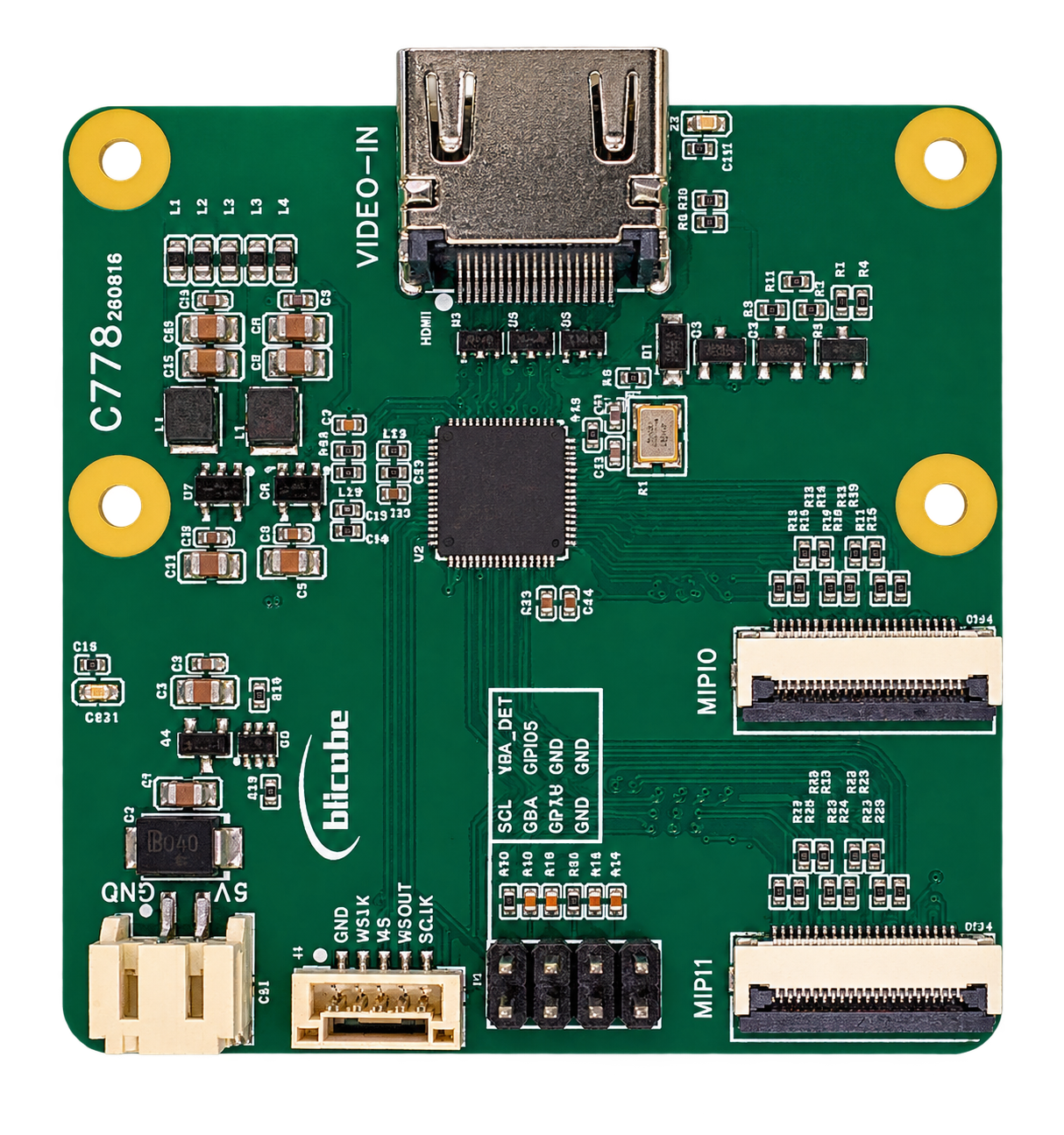

C778 HDMI 转 MIPI CSI-2 模块
基于龙迅 LT6911UXE，支持最高 4K60 和 1080p120 HDMI 输入。双 CSI 接口支持默认复制与左右半幅输出，配备独立 5V 供电和 I²S 音频接口。
视频通过 CSI 传输。使用前需匹配主机驱动、设备树与芯片固件。
LT6911UXEHDMI 桥接芯片
2 × 22PinMIPI CSI-2 接口
I²S独立数字音频
56 × 56 mmPCB 尺寸
DUAL CSI-2 OUTPUT
一个 HDMI 输入，两种输出模式
默认复制模式让 MIPI0 和 MIPI1 分别输出相同的完整画面，可选用单口或同时使用双口。左右半幅模式将一幅图像分到两条 CSI 通路，主机接收后配对拼接。
4K60、1080p120 描述 HDMI 输入能力。主机实际采集、显示和编码规格需匹配所用固件、像素格式、CSI 带宽与应用性能。
PLATFORM GUIDES
按主机选择接入方式
RV1126B
以 Luckfox Aura 为例，整理单路四 Lane CSI、I²C 与 I²S 接入。板级连接和输出模式需实物确认。
查看 RV1126B 指南 →HARDWARE

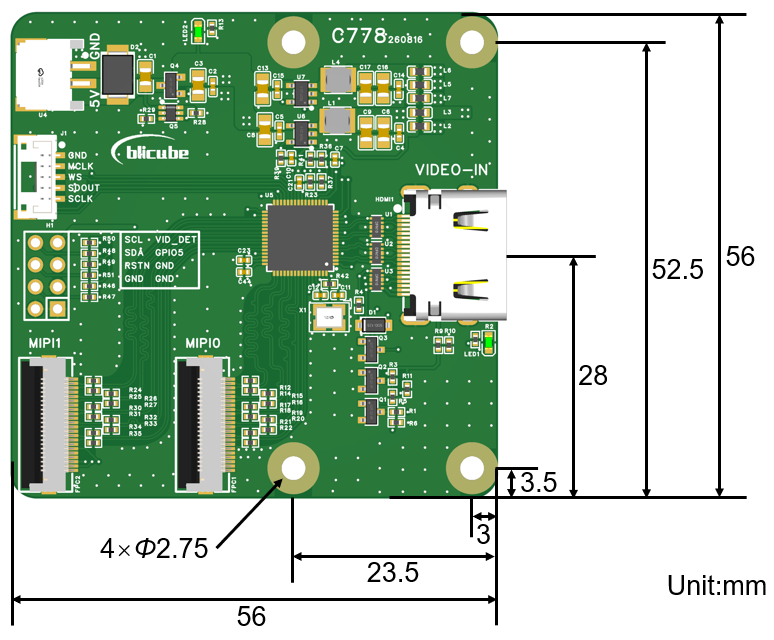

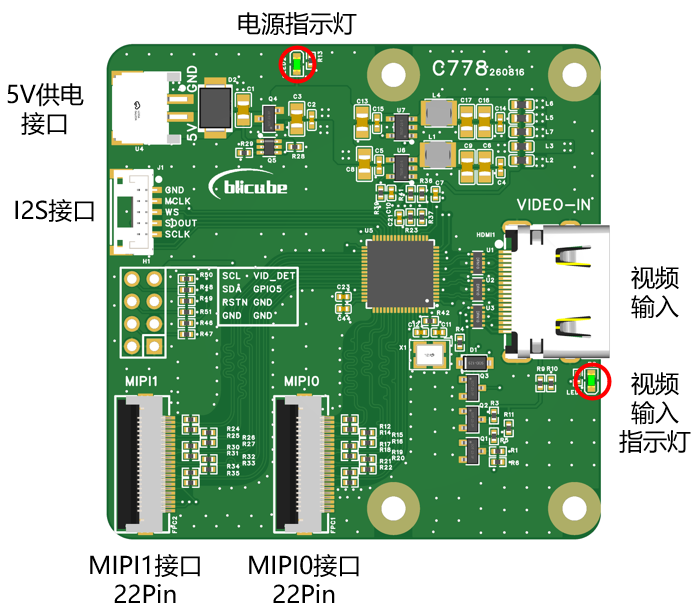

接口与安装尺寸
产品规格与包装
- 型号
- C778
- 视频输入
- HDMI · 4K60 / 1080p120
- 视频输出
- MIPI CSI-2 × 2 / 22Pin
- 音频接口
- I²S
- 供电
- 5V
- 尺寸 / 孔径
- 56 × 56 mm / Φ2.75 mm

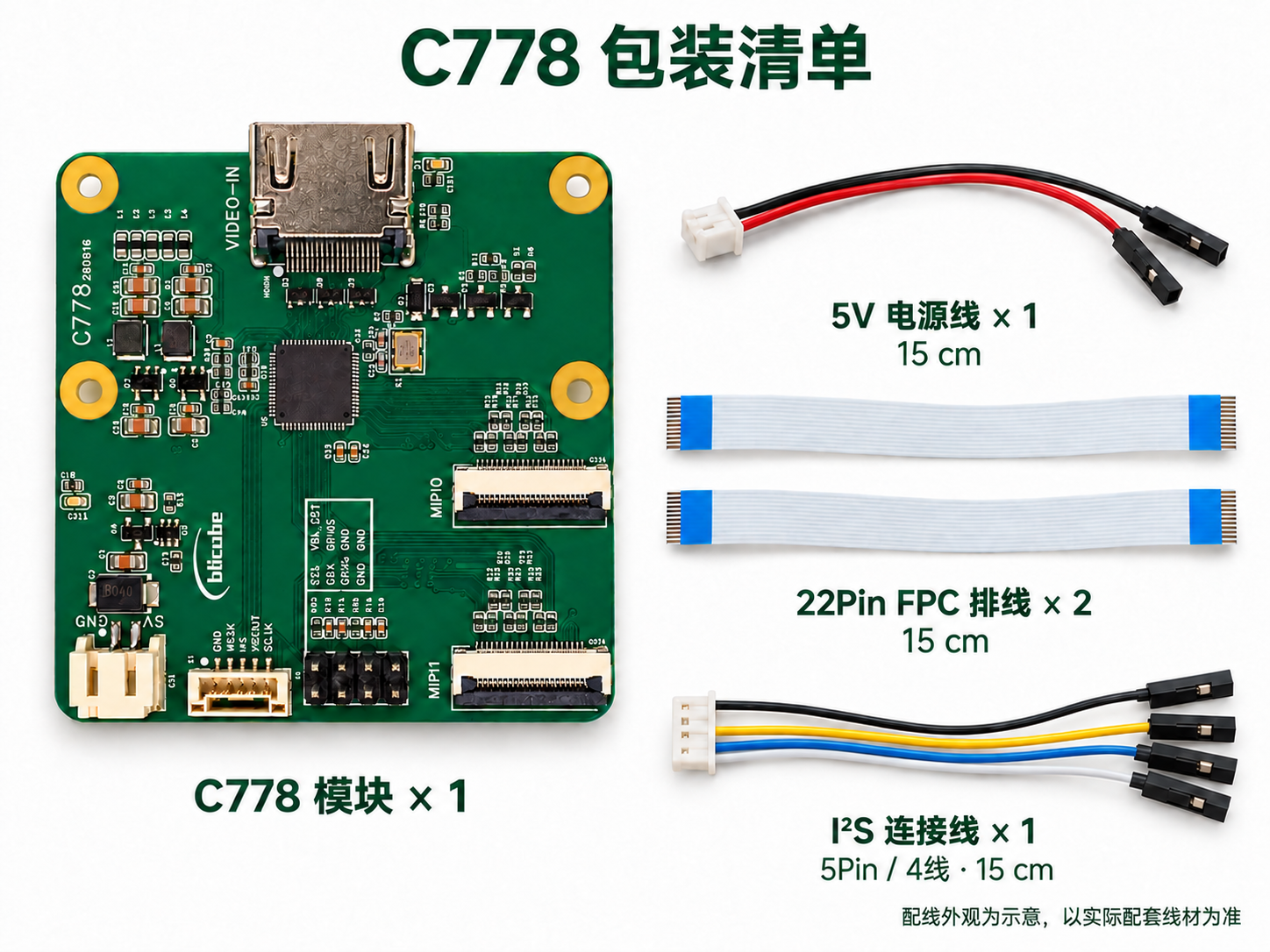

包装清单
- C778 模块 × 1
- 5V 电源线，15 cm × 1
- 22Pin、15 cm FPC 排线 × 2
- I²S 连接线，5Pin / 4线，15 cm × 1
以最终销售 SKU 为准，主机与 HDMI 线另备。供电电流、接口电平及正式兼容模式表正在补齐。
先确认平台，再开始连接
手册包含接线顺序、平台环境、验证方法和故障信息收集。驱动仓库与正式下载准备好后，将在此处提供入口。
打开 C778 手册 →
