C778 HDMI 转 MIPI CSI-2 模块
C778 是一款基于 龙迅半导体（Lontium）LT6911UXE 的 HDMI 转 MIPI CSI-2 模块。它接收电脑、游戏主机等设备的 HDMI 视频，通过 MIPI0、MIPI1 两个 CSI-2 接口将视频送入树莓派或其他嵌入式主机，并通过独立的 I²S 接口输出数字音频。
C778 最高支持 4K（3840×2160）60 Hz HDMI 输入，也支持 1080p（1920×1080）120 Hz 高刷新率输入。两个 MIPI 接口采用树莓派 22Pin CSI 线序，提供默认复制输出和左右半幅输出两种画面组织方式，适合 HDMI 视频采集、嵌入式视觉、视频处理和 KVM 等集成项目。
产品介绍 · 树莓派 5B 使用指南 · RV1126B 接入指南
主要特性
| 项目 | 说明 |
|---|---|
| 主芯片 | 龙迅 LT6911UXE，HDMI 2.0 转双端口 MIPI 桥接芯片 |
| HDMI 输入 | 最高 3840×2160 @ 60 Hz，支持 1920×1080 @ 120 Hz 高刷输入 |
| 视频输出 | 两个 MIPI CSI-2 接口：MIPI0、MIPI1 |
| 默认输出模式 | 复制输出，两路输出相同的完整画面 |
| 可选输出模式 | 左右半幅输出，同一输入画面拆分到两路 CSI |
| CSI 连接器 | 两个 22Pin FPC 接口，采用树莓派 22Pin CSI 线序 |
| 数字音频 | 独立 I²S 接口 |
| 模块供电 | 独立 5V 电源输入 |
| PCB 尺寸 | 56 × 56 mm，四个 Φ2.75 mm 安装孔 |
输入规格和主机采集规格需要分别理解：4K60、1080p120 指 C778 的 HDMI 输入能力；主机最终能接收、显示或编码的分辨率和帧率，还取决于输出模式、像素格式、CSI 带宽和主机软件。两个接口上的画面内容也由所用固件决定。
主芯片：LT6911UXE
LT6911UXE 是龙迅的 HDMI 2.0 转单／双端口 MIPI DSI/CSI 芯片。在 C778 上，它承担 HDMI 接收、视频格式处理和 CSI-2 输出，并将 HDMI 中的数字音频引出到 I²S。
视频接收与格式处理
- HDMI 2.0 接收：支持 4K60 输入，兼容 HDMI 1.4 和 DVI 1.0 信号协议。DVI 视频源仍需匹配线材，并且不一定携带音频。
- 颜色格式处理：芯片具备 RGB 与 YUV 色彩空间转换能力，CSI 输出可使用 RGB 或 YUV 格式；具体格式由固件与主机驱动配套确定。
- EDID：芯片集成 EDID 存储功能，视频源据此识别可选择的输入模式。若电脑未列出 4K60 或 1080p120，应检查视频源、HDMI 线材和当前 EDID 配置。
双端口 MIPI 输出
芯片每个 MIPI 端口可配置最多 4 条数据 Lane 和 1 条时钟 Lane，单条数据 Lane 的芯片级速率最高为 2.5 Gbit/s。C778 将两组 CSI-2 信号引出至 MIPI0 和 MIPI1，用于复制或拆分同一个 HDMI 输入画面。
这些是芯片接口能力；实际链路速率和输出格式仍由 C778 固件、板级连接及主机接收端共同决定。C778 的对外视频接入方式为 CSI-2。
音频与控制
LT6911UXE 支持 I²S 数字音频输出，芯片级能力包括双声道、32–192 kHz 采样率和 16–24 bit 采样精度。C778 上的音频需要通过 I²S 线连接到主机，并配置对应音频驱动。
芯片内置微控制器与固件存储，可通过 I²C 进行状态读取、配置及固件维护。复制／半幅模式和 RGB／YUV 输出等功能需要使用对应固件，不能仅靠改变主机的采集分辨率完成切换。
芯片能力参考：龙迅 LT6911UXE 产品简介。
HDMI 输入能力
C778 支持高分辨率和高刷新率 HDMI 视频输入。典型输入包括：
| 输入模式 | 分辨率 | 刷新率 | 用途示例 |
|---|---|---|---|
| 4K60 | 3840×2160 | 60 Hz | 高分辨率桌面、视频源接入 |
| 1080p120 | 1920×1080 | 120 Hz | 高刷新率画面、运动视频采集 |
| 1080p60 | 1920×1080 | 60 Hz | 常规视频采集与集成调试 |
视频源需要实际输出相应时序。例如，要接收 1080p120，电脑的显示设置应选择 1920×1080、120 Hz；仅将采集软件设置为 120 fps 不会把 60 Hz 输入变成 120 Hz 输入。
建议先用 1080p60 确认接线、驱动和颜色正确，再选择目标输入模式。4K60 输入也不意味着每个 CSI 口在任意像素格式下均可输出完整 4K60；应按所选固件和主机配置确定输出。
MIPI0 / MIPI1 的两种输出模式
两个 MIPI 口来自同一个 HDMI 输入源。它们可以输出两份相同画面，也可以各输出一半画面。
复制输出：默认模式
在默认复制模式下，MIPI0 与 MIPI1 输出相同的完整画面。例如，使用兼容的 1080p60 配置时，两路分别输出完整的 1920×1080 图像。
- 只需要一条采集路径时，可以使用其中一个 MIPI 接口。
- 需要将相同内容送入两条接收路径时，可以同时使用两个接口。
- 不需要把两路图像拼起来；它们分别是一份完整画面。
左右半幅输出：双路拼接模式
在左右半幅模式下，芯片将同一幅 HDMI 画面按左右拆分，两路 CSI 分别输出一个半幅，主机采集两路后再进行拼接或独立处理。
以 1920×1080 @ 120 Hz 输入为例：
| 内容 | 分辨率与帧率 |
|---|---|
| HDMI 完整输入 | 1920×1080 @ 120 Hz |
| 左半幅 CSI 输出 | 960×1080 @ 120 fps |
| 右半幅 CSI 输出 | 960×1080 @ 120 fps |
| 主机正确配对、拼接后的画面 | 1920×1080 @ 120 fps |
主机需要同时接收两路数据。除了左右顺序，还应核对颜色格式、时间戳与同帧对应，避免运动画面出现接缝。MIPI0／MIPI1 哪个对应左半幅、哪个对应右半幅，以所用固件和接线配置为准。
两种模式如何选择？
| 对比项 | 复制输出 | 左右半幅输出 |
|---|---|---|
| 默认状态 | 默认模式 | 使用对应半幅固件配置 |
| 每路画面 | 完整画面 | 左半幅或右半幅 |
| 是否需要双路拼接 | 不需要 | 获取完整画面时需要 |
| 主机连接 | 可以选用单口，也可以使用双口 | 获取完整画面时连接双口 |
| 典型用途 | 单路采集、相同内容的两路接入 | 分散单路传输负载、双路并行采集 |
选择模式时应同时匹配芯片固件、主机驱动、设备树和采集程序。当前默认复制模式不能通过“只接一条线”变为半幅模式；半幅模式也不能通过增大单个采集节点的宽度自动恢复完整画面。

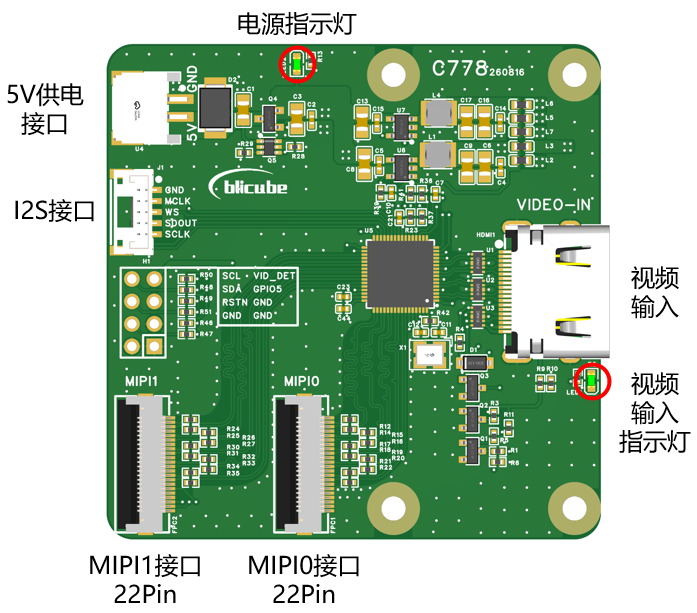

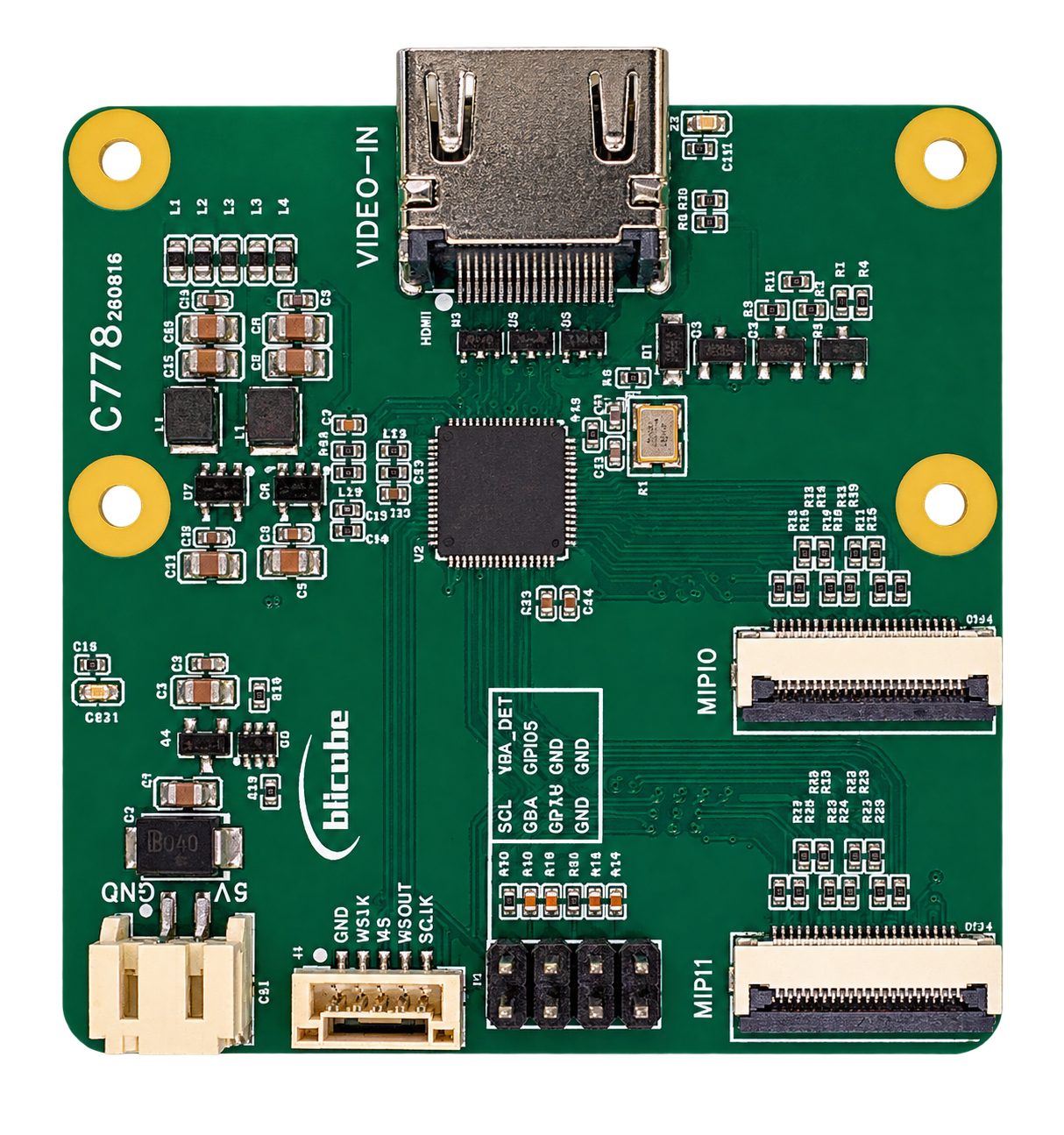

接口与供电
| 接口 | 用途 | 接线说明 |
|---|---|---|
| VIDEO-IN | HDMI 视频输入 | 连接电脑、游戏主机等 HDMI 视频源 |
| MIPI0 / MIPI1 | CSI-2 视频输出 | 两个树莓派线序的 22Pin 接口，按模式选择单口或双口 |
| 5V / GND | 模块电源 | 使用配套 5V 电源线，按丝印核对极性 |
| I²S | 数字音频输出 | GND、MCLK、WS、SDOUT、SCLK，按主机音频方案接线 |
| 控制信号排针 | I²C、检测与复位 | 板上引出 SCL、SDA、RSTN、VID_DET、GPIO5 与 GND |
| 电源／视频输入指示灯 | 工作状态提示 | 用于观察上电和输入状态；采集结果在主机端确认 |
接线时先关闭主机与 C778 电源，再插入 FPC 并锁紧卡扣。核对信号与电源后接 HDMI、接通模块 5V 和主机电源。
MIPI 22Pin 线序与树莓派连接
C778 的 MIPI0、MIPI1 采用树莓派 22Pin CSI 接口线序，通过 22Pin FPC 排线接入兼容主机。树莓派 5 的两个 CAM/DISP 口可作为 CSI 视频输入，双路模式需要占用这两个接口。
逐针线序图
下图按树莓派官方的 22Pin CSI 编号排列，数据和时钟由 C778 输出到树莓派。其中 DN/DP 表示数据差分对的负／正端，CN/CP 表示时钟差分对的负／正端。
**这是一张按引脚号展开的信号图，不是连接器的俯视图。**对照实物时应先找到 Pin 1，核对插座接点所在面和排线两端方向，不要直接把图上的上／下顺序当作实物左／右顺序。
信号对应表
| Pin | 树莓派 22Pin 信号 | 功能 |
|---|---|---|
| 1 | GND | 地 |
| 2 / 3 | CAM_DN0 / CAM_DP0 | 数据 Lane 0，负／正 |
| 4 | GND | 地 |
| 5 / 6 | CAM_DN1 / CAM_DP1 | 数据 Lane 1，负／正 |
| 7 | GND | 地 |
| 8 / 9 | CAM_CN / CAM_CP | 时钟 Lane，负／正 |
| 10 | GND | 地 |
| 11 / 12 | CAM_DN2 / CAM_DP2 | 数据 Lane 2，负／正 |
| 13 | GND | 地 |
| 14 / 15 | CAM_DN3 / CAM_DP3 | 数据 Lane 3，负／正 |
| 16 | GND | 地 |
| 17 / 18 | CAM_IO0 / CAM_IO1 | 主机辅助 GPIO；C778 板端具体功能按硬件定义核对 |
| 19 | GND | 地 |
| 20 / 21 | SCL / SDA | I²C 时钟／数据 |
| 22 | 3V3 | 树莓派端 3.3V 电源引脚 |
线序依据：树莓派官方 22Pin CSI 定义。表中辅助信号采用树莓派标准命名，不将 CAM_IO0／CAM_IO1 直接等同于 C778 控制排针的 RSTN 或 GPIO5。
排线与供电注意事项
- 核对排线的针数、间距、接点朝向和 Pin 1 对应关系；使用与 C778 和目标主机匹配的 22Pin 排线。
- 四 Lane 模式需要 Lane 0–3 和时钟差分对全部接通。15Pin 转接线不能提供相同的完整四 Lane 连接。
- 插入排线前打开卡扣，平直插到底后再锁紧；不要带电插拔 FPC。
- C778 由独立 5V 接口供电。树莓派 CSI 的 Pin 22 是 3.3V，不能接入 5V。
- RV1126B 等其他平台即使使用相同针数的连接器，也应先核对其实际线序，必要时使用匹配转接线。
I²S 音频接入
C778 将 HDMI 音频通过板载 I²S 接口引出，与 CSI 视频是独立的数据路径。
| 丝印 | 含义 | 接入主机时的用途 |
|---|---|---|
| GND | 信号地 | 与主机共地 |
| MCLK | 音频主时钟 | 按主机音频方案判断是否需要连接 |
| WS | 字选择／左右声道时钟 | 对应主机 I²S LRCLK／WS |
| SDOUT | 音频数据输出 | 连接主机 I²S 数据输入 |
| SCLK | 音频位时钟 | 对应主机 I²S BCLK／SCLK |
按目标主机配置时钟主从、引脚复用、声卡和录音参数。HDMI 源必须实际输出音频；CSI 视频有画面并不表示 I²S 录音已配置完成。主机端采样率和位宽应与输入源及驱动支持范围一致。

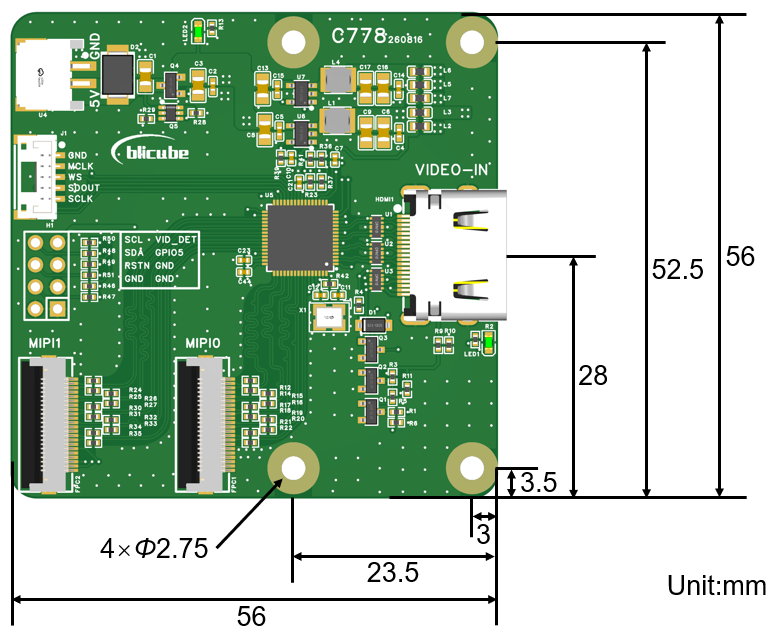

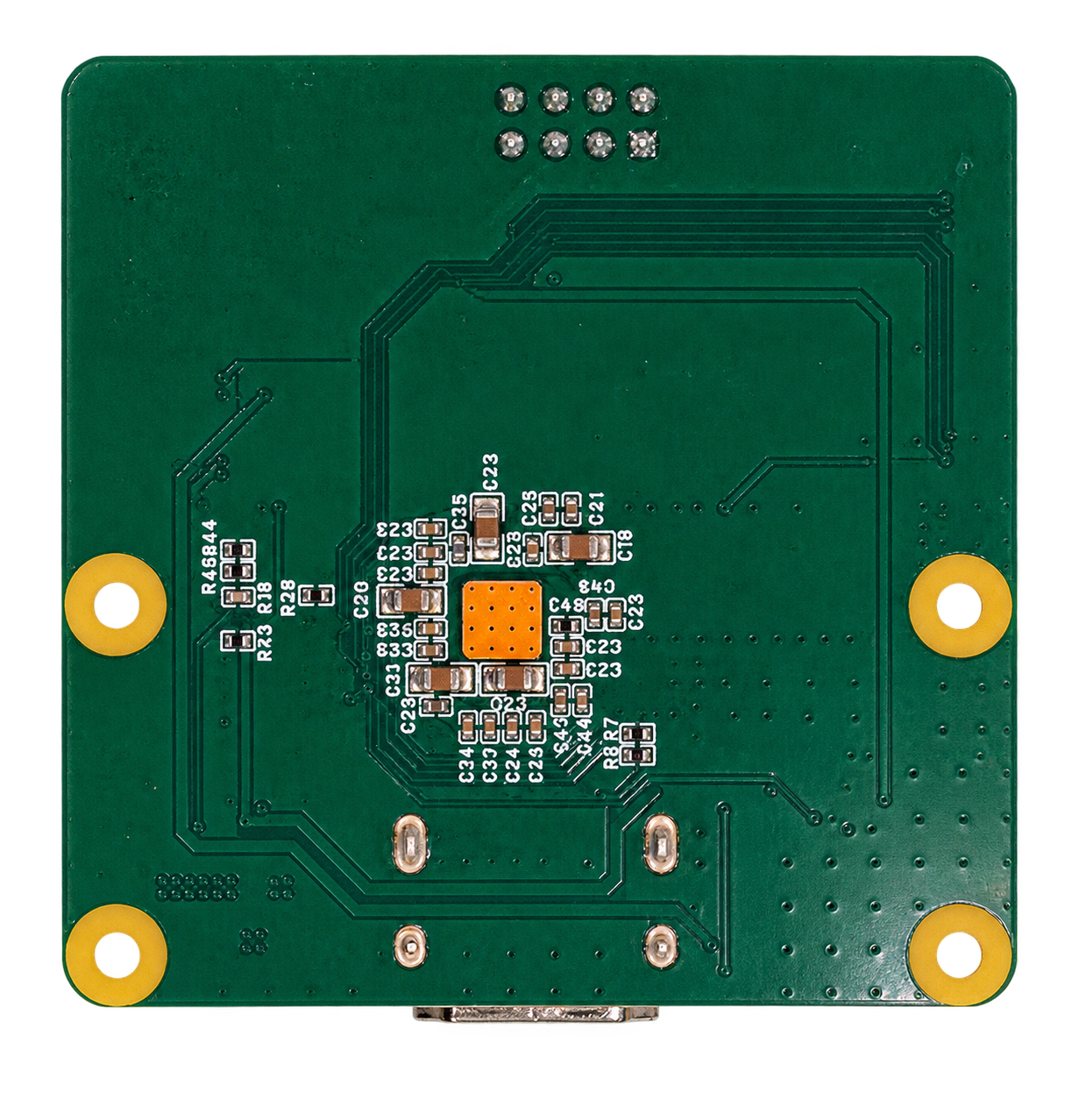

外形尺寸
PCB 尺寸为 56 × 56 mm，四个安装孔为 Φ2.75 mm。安装时预留 HDMI 插头、电源／音频线和 FPC 的插拔及弯折空间。

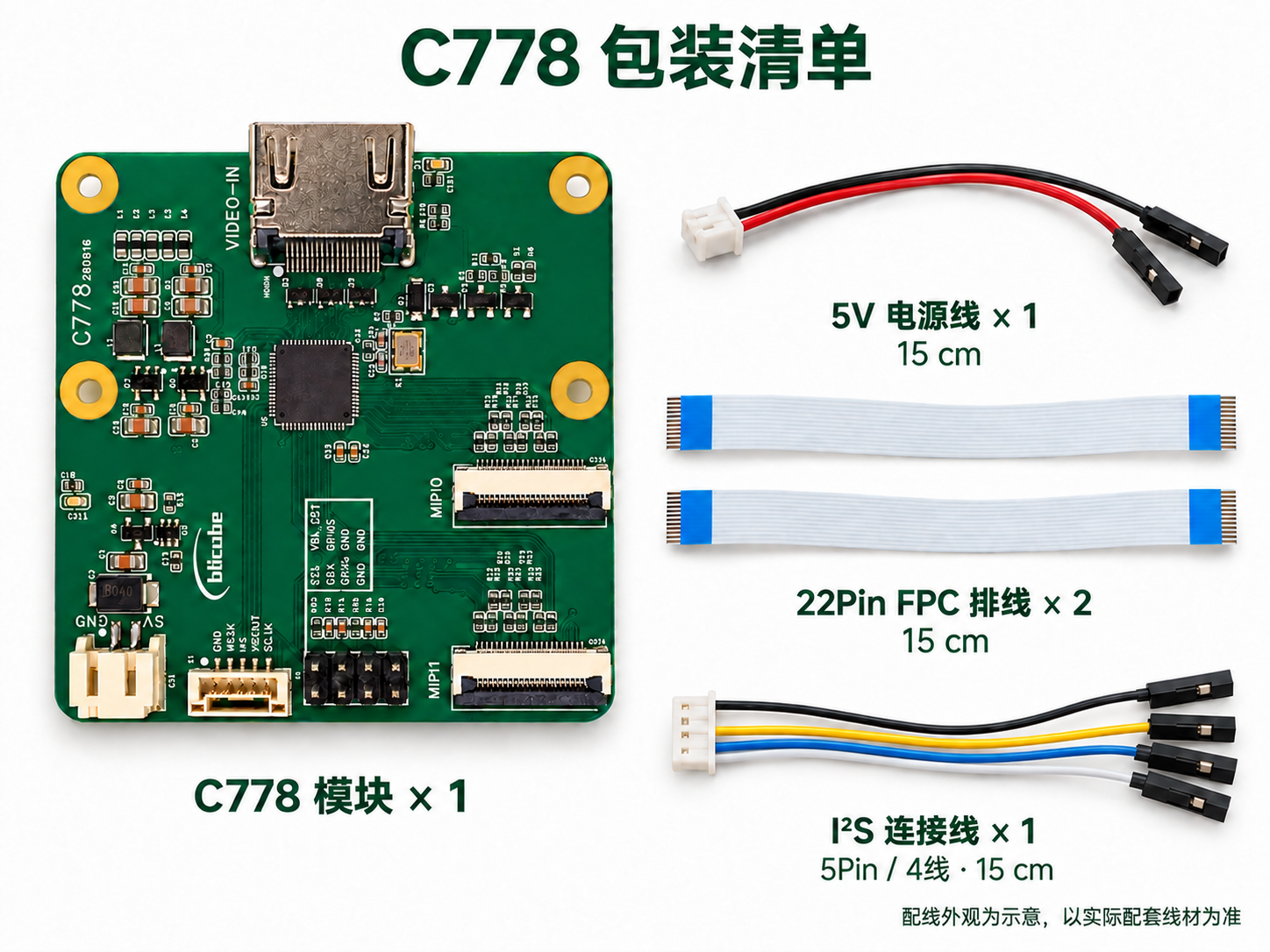

包装清单
- C778 模块 × 1
- 5V 电源线（15 cm）× 1
- 22Pin、15 cm FPC 排线 × 2
- I²S 连接线（5Pin 接头、4 根线，15 cm）× 1
I²S 接头为 5Pin、4 根线；按图中接头从上到下的方向，排列为 黑色、空位、黄色、蓝色、白色，第二位不接线。
图中配线外观为示意，以实际配套线材为准；请按接线章节核对信号定义，不按示意图的线色判断引脚。
具体配置以购买时选择的 SKU 为准；树莓派、RV1126B 主板、HDMI 线和主机电源另备。
驱动与平台使用指南
接入主机不仅需要连接排线，还需要匹配的 LT6911UXE 媒体驱动、主机 CSI 接收驱动和设备树。
正式驱动源码、安装包和芯片固件下载正在整理。固件需要与板卡版本及输出模式对应；不要混用复制／半幅、RGB／YUV 等不同配置的固件。下载入口准备好后将在对应平台指南中提供。
常见问题
只接一个 MIPI 接口能得到完整画面吗？
默认复制模式可以：MIPI0、MIPI1 各自输出完整画面，可选用其中一个。左右半幅模式下，一个接口只包含一半画面，需要同时采集两路并拼接。
两个接口可以分别采集两台电脑吗？
不能。C778 有一个 HDMI 视频输入，两个 MIPI 口输出的是同一个输入源的复制画面或左右半幅。
为什么电脑没有显示 4K60 或 1080p120 选项？
检查显卡／视频源输出能力、HDMI 线材、输入颜色格式和当前 EDID。然后确认系统实际选择了目标时序；采集程序中的帧率参数不会改变视频源的输出时序。
输入是 4K60，主机一定能录制 4K60 吗？
不一定。C778 支持该 HDMI 输入，但主机最终的采集、显示和编码能力还受 CSI 输出格式、传输带宽、驱动和应用性能影响。应分别确认输入时序、两路输出配置和主机处理能力。
可以直接作为 USB 摄像头使用吗？
C778 通过 CSI-2 输出视频。向电脑提供 USB UVC 摄像头功能需要额外的主机硬件与转发软件，不能只靠一条 USB 线完成。
排查无画面需要提供什么？
提供主机型号、C778 板卡版本、系统／内核、驱动与固件版本、复制或半幅模式、HDMI 输入时序和接线照片；再附 media 拓扑、采集格式与相关内核日志，便于区分输入、CSI 链路和应用配置问题。
