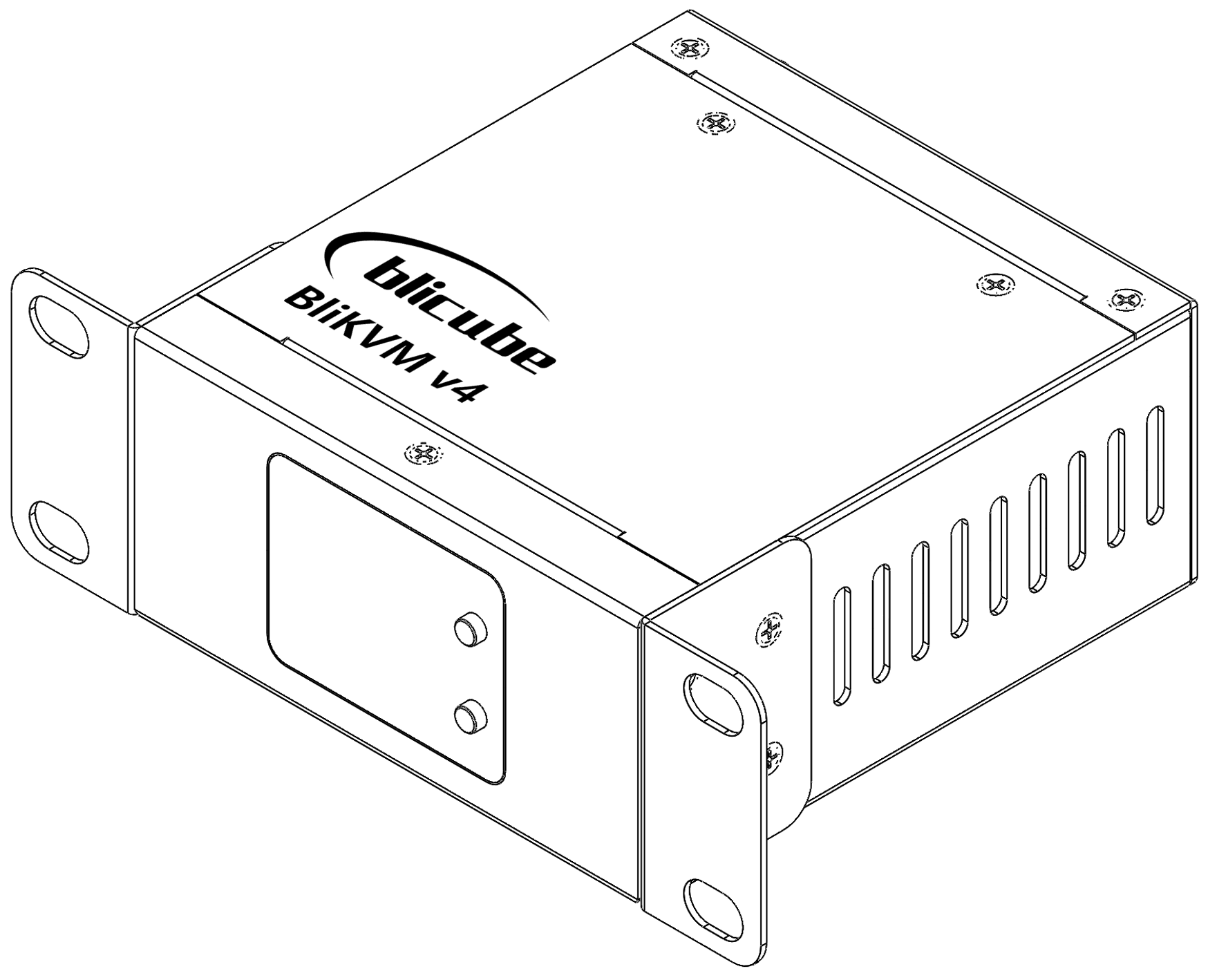

BliKVM v4 Allwinner (H616/H313 SOC)

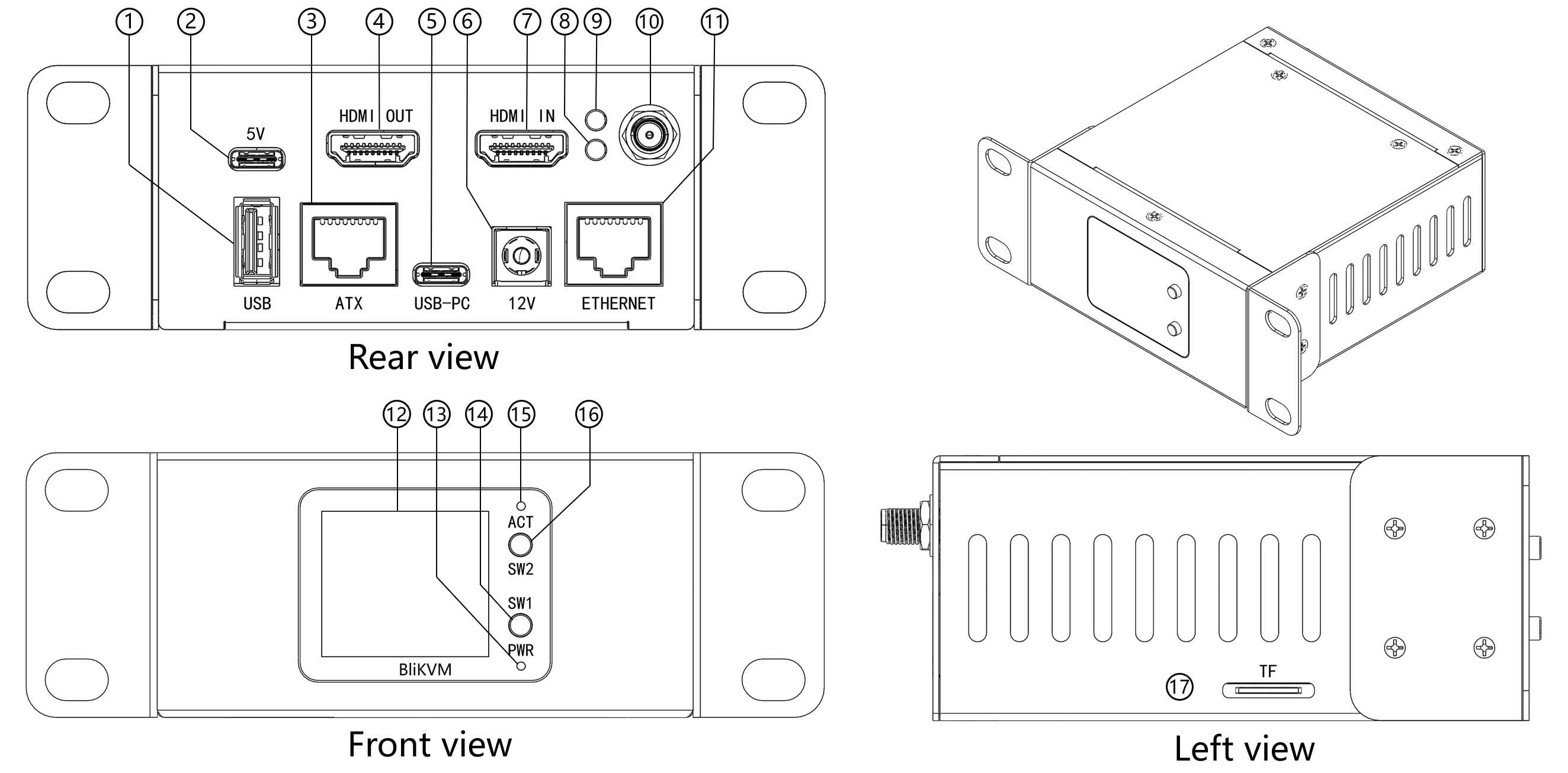

接口定义
| 1 | USB 2.0 | 10 | 天线接口 |
|---|---|---|---|
| 2 | 供电口 5V 3A & UART | 11 | 网口 100M & PoE |
| 3 | ATX 控制端口 | 12 | 1.33寸LCD屏幕 |
| 4 | HDMI 视频环出端口 | 13 | 供电指示灯 (红色) |
| 5 | USB-PC | 14 | 用户自定义按钮 |
| 6 | 供电口 12V 2A 5.5*2.1mm | 15 | 状态指示灯 (绿色) |
| 7 | HDMI 视频输入端口 | 16 | 屏幕显示按钮 |
| 8 | HDMI 输入指示灯 (绿色) | 17 | Micro SD 卡槽 |
| 9 | HDMI 输出指示灯 (黄色) |

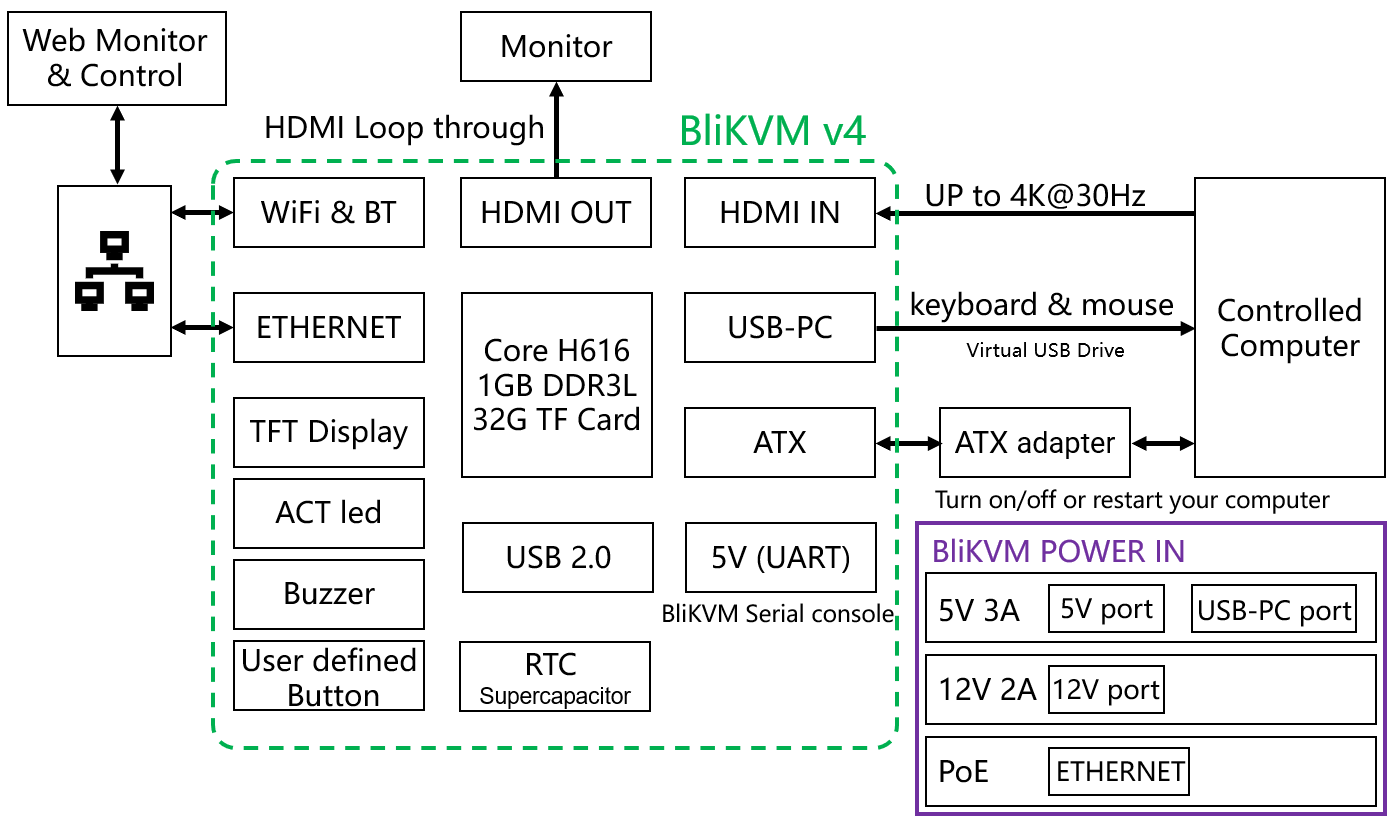

参数
| 参数名称 | 描述 |
|---|---|
| 供电 | |
| 5V 3A | 5V 端口, USB-PC 端口 |
| 12V 2A | 12V DC端口 |
| PoE | 以太网供电 (IEEE802.3af协议) 48V DC |
| 端口 | |
| HDMI-IN | HDMI 视频输入端口 |
| HDMI-OUT | HDMI 视频环出端口 |
| USB-PC | 模拟键盘，鼠标，大容量存储器或其他USB设备 |
| ATX | 开关机被控电脑，读取被控电脑状态指示灯 |
| WiFi&BT | IEEE802.11 b/g/n + BLE4.2 |
| Micro SD 卡槽 | 安装镜像内存卡 |
| 5V port | 5V 3A 电源或串行控制台管理端口 |
| 显示和指示灯 | |
| LED指示灯 | 电源指示灯，状态指示灯，HDM输入输出指示灯 |
| 显示屏 | 1.33寸 TFT 彩色屏幕 |
| 用户自定义按钮 | SW1 |
| 蜂鸣器 | Find me |
| 视频 | |
| 分辨率 | 最高支持4k@30Hz |
| 编码格式 | MJPEG |
| 核心 | |
| 芯片 | 全志 H616/H313 |
| RAM | 1GB |
| 功耗 | 最高15W |
| 环境参数 | |
| 工作温度 | 0°C to 70°C |
| 存储温度 | -20°C to 60°C |
| 尺寸和重量 | |
| 尺寸 | 100 (L) x 134 (W) x 44.4 (H) mm |
| 重量 | 0.45 kg |
"BliKVM CM4 版本 OLED显示屏"
该产品标配一块分辨率为128x64的单色OLED显示屏，芯片型号为SSD1306。 用户通过显示屏的布线将其连接到产品。
该模块通过I^2^C接口连接到CM4。布线定义如下表所示。 这是一个基于SSD1306驱动的单色OLED库。
| Display(SSD1306) | CM4 |
|---|---|
| GND | GND |
| VCC | 3.3V |
| SCL | GPIO3(SCL1,I^2^C) |
| SDA | GPIO2(SDA1,I^2^C) |

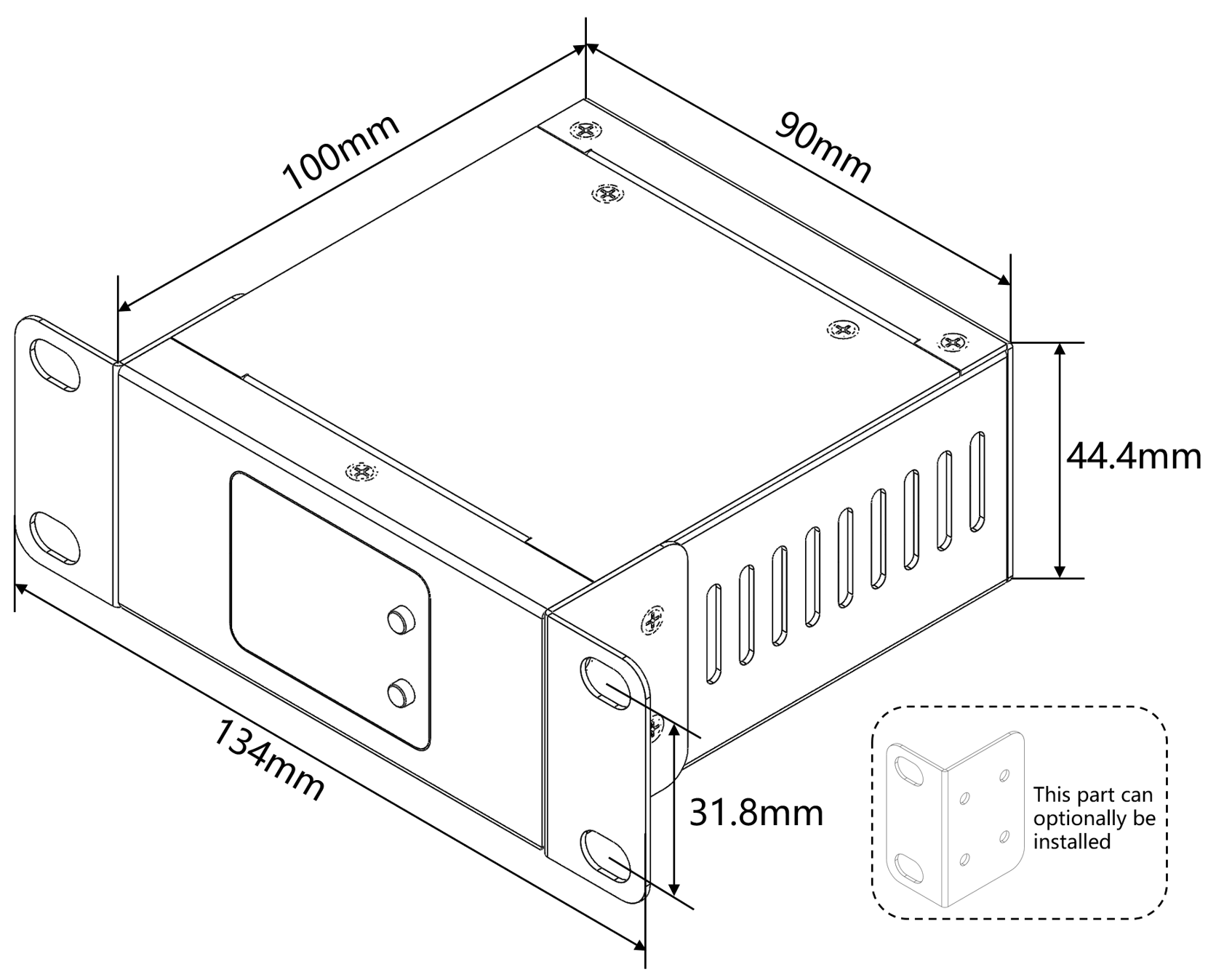

外形尺寸
